Les produits chimiques corrosifs imposent des exigences strictes en matière de matériaux, de structure et de conditions de fonctionnement des cuves de procédés industriels. Le revêtement en polytétrafluoroéthylène (PTFE) offre une surface interne résistante à la corrosion, tandis que la structure en acier environnante fournit un support mécanique. Cependant, le choix d'un récipient revêtu approprié nécessite plus que l'identification d'un matériau résistant aux produits chimiques ou la spécification d'une capacité nominale.
Ce guide explique comment évaluer la compatibilité chimique, les conditions de température et de pression, la configuration du récipient, les connexions, les exigences d'inspection et les procédures d'exploitation. Il examine également les différences entre les réacteurs, les réservoirs de stockage, les récepteurs et les réservoirs de mélange, aidant ainsi les ingénieurs de procédés à développer des spécifications d'équipement plus claires avant l'approbation de la conception et la fabrication.
Table des matières
Sélectionnez une section pour explorer les considérations pertinentes en matière d’ingénierie et de sélection d’équipement.
- Comprendre le revêtement PTFE dans le traitement chimique
- Comment le revêtement et la structure en acier fonctionnent ensemble
- Quatre principaux types de cuves de traitement revêtues
- Évaluation de la compatibilité chimique
- Exigences de température, de pression et de vide
- Capacité, dimensions et disposition de l'équipement
- Buses, passages d'homme et connexions de processus
- Inspection de la doublure et vérification de la qualité
- Préparer une spécification d'équipement
- Erreurs courantes de sélection et de conception
- Installation, fonctionnement et maintenance
- Planification d'une configuration d'équipement personnalisée
- Foire aux questions
- Considérations relatives à la sélection finale
1. Comprendre le revêtement en PTFE dans le traitement chimique
Les processus chimiques industriels impliquent fréquemment des acides, des alcalis, des solvants, des intermédiaires et d'autres substances susceptibles d'attaquer les surfaces métalliques classiques en contact avec le produit. La sélection des matériaux devient donc un élément essentiel de l'ingénierie des équipements, en particulier lorsque le procédé nécessite une exposition répétée à un milieu corrosif dans des conditions de fonctionnement contrôlées.

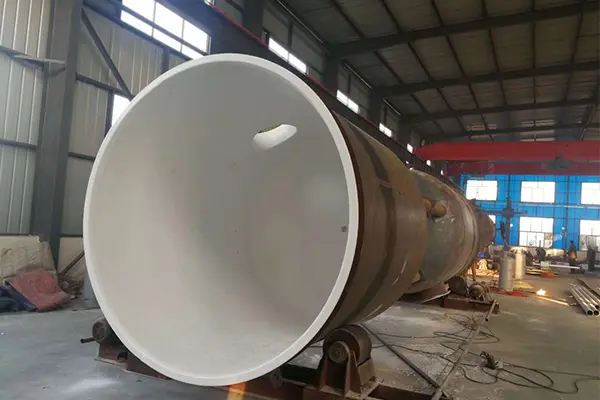

Équipements revêtus de PTFEsont conçus autour d'un principe simple : séparer le matériau de transformation du métal de structure en introduisant un revêtement interne résistant à la corrosion. Le revêtement sert de surface de contact prévue, tandis que la cuve extérieure en acier fournit le support structurel requis par la conception de l'équipement.
Le PTFE, ou polytétrafluoroéthylène, est un fluoropolymère connu pour sa large résistance chimique et sa surface de friction relativement faible. Ces propriétés en font un candidat pour de nombreuses applications de confinement et de traitement de produits chimiques. Néanmoins, l'adéquation du matériau doit être établie en fonction de la composition chimique, de la concentration, de la température et des conditions de fonctionnement réelles plutôt que d'après le seul nom du matériau.
Pourquoi la surface de contact interne est importante
La surface mouillée est la partie d'un récipient, d'un raccord ou d'un accessoire qui entre en contact direct avec le matériau du procédé. Sa compatibilité chimique peut influencer le contrôle de la contamination, l’intégrité des équipements, les exigences d’inspection et la fréquence des interventions de maintenance.
Pour un récipient contenant des matières premières corrosives, le principal souci peut être le contact prolongé entre le liquide et le revêtement. Un récipient de réaction présente un défi différent car la composition chimique, la température, la pression et l'agitation peuvent changer au cours d'un lot. Un récepteur peut être exposé à un flux de traitement pendant une période plus courte mais nécessite toujours une compatibilité avec le matériau entrant et tout liquide condensé.
Chaque candidature doit donc être évaluée comme une tâche complète plutôt que comme une décision isolée de sélection de matériel.
Principe d'ingénierie :La résistance à la corrosion fait partie de l’adéquation de l’équipement. L'intégrité structurelle, le support du revêtement, les dispositions d'étanchéité, les limites de température, les conditions de pression et la configuration du processus doivent également être pris en compte.
Où un récipient doublé s'intègre dans un processus
Selon la configuration de l'usine, un récipient revêtu peut recevoir les matériaux entrants, les conserver entre les étapes de traitement, faciliter une réaction chimique ou fournir un environnement contrôlé pour le mélange. Le récipient doit correspondre à sa fonction de processus prévue, y compris le chemin d'écoulement prévu, la méthode de transfert de matière et la relation avec l'équipement connecté.
Définir ce rôle à un stade précoce permet d'éviter un problème de spécification courant : demander un navire générique résistant à la corrosion sans clarifier les opérations précises que le navire doit effectuer.
2. Comment le revêtement et la structure en acier fonctionnent ensemble
Un récipient doublé contient deux éléments fonctionnels principaux : le revêtement interne en fluoropolymère et le corps structurel environnant. Bien qu’ils forment une seule pièce d’équipement de procédé, ces éléments répondent à des objectifs différents et doivent être évalués ensemble.
La doublure intérieure
Le revêtement crée une barrière entre le milieu de traitement et le métal sous-jacent. Son efficacité dépend de l'adéquation du polymère au milieu spécifié, de la construction du revêtement, de l'état de la surface finie et de la manière dont le revêtement s'adapte à la géométrie du récipient.
Les zones autour des buses, les coins, les changements de diamètre, les ouvertures et autres transitions méritent une attention particulière. Ces emplacements peuvent impliquer des géométries plus complexes qu’une paroi vasculaire large et relativement uniforme. La méthode de construction proposée doit être adaptée aux dimensions de l'équipement et aux surfaces à protéger.
Le corps extérieur en acier
La carrosserie en acier fournit un support structurel et constitue la principale structure porteuse. Sa conception doit tenir compte de la capacité requise, des charges externes, de la disposition du récipient, de la tuyauterie connectée, des conditions de support et des exigences applicables aux récipients sous pression, le cas échéant.
L’installation d’un revêtement résistant aux produits chimiques ne supprime pas la nécessité de concevoir la structure métallique. Les matériaux de structure, la construction des murs, les dispositions de support et les connexions doivent être sélectionnés en fonction du service prévu et de la base de conception applicable.
L'interface entre les deux composants
Un revêtement en polymère et un récipient en métal réagissent différemment aux changements de température et aux contraintes mécaniques. Leur interaction est donc une considération de conception importante, en particulier lorsque le processus implique un chauffage, un refroidissement, une variation de pression ou des cycles de fonctionnement répétés.
L'adéquation de la méthode de rétention du revêtement, de l'épaisseur, de la géométrie et de la disposition de support doit être confirmée pour le navire proposé. Les concepteurs doivent également tenir compte de la manière dont le système réagira lors du démarrage, du fonctionnement normal, du nettoyage, de l'arrêt et des écarts prévisibles du processus.
Les détails exacts de la construction dépendent du type d’équipement et de la méthode de fabrication. Une conception adaptée à la géométrie d'un navire ne doit pas automatiquement être considérée comme adaptée à un autre navire fonctionnant dans des conditions mécaniques ou thermiques différentes.
3. Quatre principaux types de cuves de traitement revêtues
Bien que les réacteurs à revêtement intérieur, les réservoirs de stockage, les récepteurs et les réservoirs de mélange puissent partager un concept de construction de base similaire, leurs fonctions de traitement ne sont pas interchangeables. La sélection du type correct commence par l'identification de ce que le navire doit faire au sein du système de production.
3.1 Réacteurs revêtus de PTFE
Un réacteur accueille une réaction chimique ou un autre processus dans lequel le contenu subit une transformation définie. Les surfaces internes mouillées doivent être compatibles avec les matières premières, les produits de réaction, les intermédiaires et les supports de nettoyage pertinents.
Les conditions de réaction peuvent changer tout au long d'un lot. Un processus qui commence avec plusieurs composants distincts peut développer une composition chimique différente au fur et à mesure de la progression de la réaction. La température peut augmenter ou diminuer, tandis que la génération de gaz, la formation de vapeur ou les changements de pression peuvent influencer la configuration requise du récipient.
Pour ces raisons, les spécifications du réacteur devraient décrire la séquence complète de fonctionnement au lieu de fournir uniquement les conditions normales de régime permanent.
- Définir la composition chimique et la concentration des matériaux présents lors de chaque étape importante du processus.
- Spécifiez les températures de fonctionnement normales et maximales, la pression de conception et toutes les conditions de vide potentielles.
- Identifiez les connexions requises pour le chauffage, le refroidissement, la charge, la décharge et l’échantillonnage.
- Confirmez si une agitation, des instruments supplémentaires ou d’autres accessoires de processus sont nécessaires.
L'objectif est de coordonner le revêtement, la structure de la cuve et les accessoires avec le processus de réaction réel, et pas simplement de reproduire les dimensions d'un réservoir existant.
3.2 Réservoirs de stockage revêtus de PTFE
Les réservoirs de stockage sont utilisés pour contenir des matières premières chimiques, des produits intermédiaires et des liquides de traitement avant qu'ils ne soient transférés vers une autre étape. Contrairement à un réacteur, un réservoir de stockage ne peut pas effectuer de transformation active de son contenu. Néanmoins, le support stocké peut rester en contact avec le revêtement pendant une durée prolongée.
La sélection doit tenir compte du produit chimique stocké, de sa concentration, de la durée du contact et de la plage complète des températures de stockage. Les conditions lors du remplissage, de la vidange, du nettoyage et de l'arrêt temporaire doivent également être évaluées.
La disposition des réservoirs est une autre considération importante. Le volume utile requis, l'accès pour l'inspection, les connexions de transfert, la zone d'installation et la relation avec les pompes ou les lignes de traitement connectées influencent tous la configuration finale.
- Distinguer la capacité nominale du récipient du volume utile utilisable requis.
- Spécifiez les produits chimiques stockés dans le réservoir, y compris les liquides de nettoyage pertinents.
- Fournir les exigences en matière d’entrée, de sortie, d’évent, de drainage et d’instrumentation, le cas échéant.
- Confirmez l’emplacement d’installation prévu et toute restriction d’accès ou de maintenance.
Une configuration de stockage adaptée doit assurer la fonction de confinement requise tout en restant compatible avec les conditions chimiques et mécaniques rencontrées en service.
3.3 Récepteurs revêtus de PTFE
Les récepteurs collectent les matériaux d'une opération de traitement en amont avant qu'ils ne soient transférés, traités davantage ou dirigés ailleurs dans le système de production. Selon le procédé, la matière reçue peut être un liquide, un condensat, un mélange ou un flux dont la composition varie dans le temps.
Un récepteur peut paraître plus simple qu'un réacteur car son objectif principal peut être la collecte plutôt que la réaction. Toutefois, le droit de réception doit encore être défini. Le flux entrant, le volume d’accumulation attendu, la fréquence de transfert, la température et les conditions de pression influencent la configuration requise.
Les connexions méritent une attention particulière car un récepteur est souvent positionné entre des équipements distincts. Une orientation incorrecte des buses ou un dimensionnement incorrect des connexions peuvent compliquer l'installation et affecter le flux de processus prévu.
- Identifiez la source amont et les caractéristiques attendues du flux entrant.
- Estimer la quantité maximale qui pourra s'accumuler avant la prochaine opération de transfert.
- Définissez le chemin d'évacuation et les connexions de ventilation ou de surveillance de niveau requises.
- Confirmez la pression de fonctionnement et les changements de pression possibles pendant le transfert ou l'arrêt.
Ces détails déterminent si le destinataire sélectionné peut accomplir sa tâche de collecte dans le cadre du système plus large.
3.4 Réservoirs de mélange revêtus de PTFE
Les réservoirs de mélange combinent des matériaux ou maintiennent un mélange dans des conditions de traitement spécifiées. Leur conception peut inclure un agitateur, un système d'entraînement, une entrée d'arbre, des déflecteurs le cas échéant et plusieurs connexions de matériaux.
Les composants en contact avec le fluide doivent être considérés comme un ensemble complet. La compatibilité du revêtement principal de la cuve n'établit pas automatiquement l'adéquation de chaque composant en contact avec le fluide. Les composants, joints, joints et autres accessoires liés à l'arbre nécessitent leurs propres contrôles de matériaux et de conditions de fonctionnement.
Le choix de l'agitateur influence également la conception de l'équipement. Les performances de mélange requises, les propriétés du liquide, la teneur en solides attendue, la vitesse de fonctionnement et la géométrie du récipient peuvent affecter la configuration. Les charges mécaniques et l'interface entre l'ensemble agitateur et le récipient revêtu doivent être examinées avant que les détails de fabrication ne soient finalisés.
- Définir les matériaux à mélanger et les évolutions attendues en cours d'exploitation.
- Précisez si un agitateur est nécessaire et fournissez les exigences de mélange pertinentes.
- Identifiez les dispositions d’entrée dans l’arbre, les joints, les instruments et autres interfaces de processus.
- Revoir la méthode de nettoyage et l’accessibilité des surfaces internes mouillées.
Les applications de mélange nécessitent une ingénierie mécanique et chimique coordonnée plutôt qu'une sélection de récipients basée uniquement sur la capacité.
| Type d'équipement | Fonction principale | Considération clé de conception | Entrée importante du processus |
|---|---|---|---|
| Réacteur | Accueille une réaction ou une transformation chimique. | Conditions changeantes tout au long du cycle d’exploitation. | Étapes de réaction et enveloppe opérationnelle. |
| Réservoir de stockage | Contient des matières premières, des produits intermédiaires ou des liquides de traitement. | Conditions de contact et de stockage à long terme. | Volume de travail et support stocké. |
| Récepteur | Collecte le matériel d’une étape du processus. | Dispositions relatives aux flux entrants, à l’accumulation et au transfert. | Conditions d’entrée et exigences de décharge. |
| Cuve de mélange | Combine des matériaux ou maintient un mélange. | Agitation, interfaces d'arbre et accessoires en contact avec le fluide. | Propriétés des matériaux et devoir de mélange. |
Le tableau présente les différences fonctionnelles générales. Les détails finaux de construction doivent être établis pour les conditions de procédé prévues.
4. Évaluation de la compatibilité chimique
La compatibilité chimique est un point de départ pour la sélection des équipements, mais elle doit être établie à l'aide d'informations réelles sur le processus. Un nom chimique à lui seul ne peut pas décrire l’environnement complet dans lequel le revêtement fonctionnera.
Identifier la composition complète du support
La description du processus doit identifier les principaux produits chimiques et toutes les impuretés, additifs, produits de réaction ou composants secondaires pertinents. Un mélange peut se comporter différemment d’une substance pure individuelle, de sorte que les hypothèses basées uniquement sur l’ingrédient principal peuvent s’avérer insuffisantes.
La concentration est particulièrement importante. La composition d'un flux de processus peut changer pendant la réaction, l'évaporation, la dilution, la séparation ou le transfert de matière. La spécification doit identifier les plages de concentrations que les surfaces mouillées sont censées rencontrer.
Inclure les liquides de nettoyage et d’entretien
Les procédures de nettoyage peuvent exposer le revêtement à des substances absentes lors de la production normale. Les agents de rinçage, solutions de nettoyage ou liquides introduits lors de la maintenance doivent donc être inclus dans l'évaluation de compatibilité chaque fois qu'ils entrent en contact avec les surfaces internes.
Les changements de température pendant le nettoyage peuvent également affecter l'adéquation. Il ne faut pas supposer qu’un matériau compatible avec un liquide particulier à une température donnée reste adapté à toutes les conditions de température possibles.
Tenir compte de la durée d'exposition et des variations du processus
La durée de contact et le cycle de fonctionnement attendu contribuent à l'appréciation globale. Le stockage continu, le fonctionnement par lots répétés, le nettoyage intermittent et les courtes périodes de transfert représentent différents modèles d'exposition.
Les écarts de processus doivent également être pris en compte lorsqu’ils sont raisonnablement prévisibles. Un mélange involontaire, un changement de concentration ou un maintien prolongé peuvent créer des conditions extérieures au cadre de production habituel.
Liste de contrôle pour l'examen de la compatibilité :
- Identités chimiques et concentrations.
- Mélanges, impuretés et sous-produits de processus pertinents.
- Températures de contact normales, minimales et maximales.
- Fluides de nettoyage et exposition liée à la maintenance.
- Durée du contact et variations attendues du processus.
Le matériau du revêtement, la méthode de construction et la configuration de l'équipement doivent être examinés par rapport à ces conditions avant que la conception ne soit approuvée. Si la chimie du procédé est incomplètement définie, les informations non résolues doivent être enregistrées au lieu de traiter la compatibilité comme confirmée.
5. Exigences en matière de température, de pression et de vide
La température et la pression influencent à la fois le revêtement polymère et l'ensemble de la cuve. La sélection d'un matériau en fonction de sa résistance chimique sans évaluer l'enveloppe de fonctionnement mécanique peut aboutir à une spécification incomplète.
Température de fonctionnement
Enregistrez la température de fonctionnement normale ainsi que les températures les plus élevées et les plus basses attendues pendant le démarrage, la production, le nettoyage et l'arrêt. Lorsqu’une réaction génère de la chaleur ou qu’un processus utilise des cycles de chauffage et de refroidissement, la plage complète de températures doit être documentée.
La température affecte le comportement du polymère et peut influencer l'interaction chimique, la déformation, la perméation et la réponse de l'interface entre le revêtement et le corps en acier. Ses effets dépendent de la construction spécifique du revêtement et des conditions de service, de sorte qu'un seul chiffre de température générique ne doit pas remplacer une vérification spécifique à la conception.
Des changements rapides de température peuvent créer des considérations supplémentaires. La conception de l'équipement doit tenir compte du cycle thermique attendu et de la compatibilité de sa construction avec ce cycle.
Pression positive
La spécification de pression doit distinguer la pression de fonctionnement normale de la pression de conception et de toutes conditions transitoires pertinentes. Des changements de pression peuvent se produire pendant le chargement, la décharge, la réaction, la génération de vapeur ou la connexion à d'autres équipements de traitement.
La taille du navire, les matériaux structurels, les détails des buses, les dispositions d'étanchéité et le code de conception applicable peuvent influencer l'enveloppe d'exploitation autorisée. L’ensemble complet doit être évalué plutôt que de se fier uniquement à la cote d’un seul composant.
Conditions de vide et de pression négative
Les conditions de vide nécessitent une considération explicite. Ils peuvent survenir lors du traitement sous vide, de la condensation de vapeur, du fonctionnement de la pompe ou d'autres étapes du processus. Un récipient qui fonctionne régulièrement sous pression positive peut rencontrer une condition de charge mécanique différente lorsque sa pression interne tombe en dessous de la pression externe.
Le support de revêtement en PTFE et la construction globale de la cuve doivent être examinés pour le service de vide spécifié. La pression absolue minimale attendue, la durée d'exposition, la température de fonctionnement et la fréquence des cycles de vide doivent être incluses dans l'examen technique.
Il ne suffit pas de déduire l'aptitude au vide à partir de la résistance chimique ou d'une pression nominale positive. L’ensemble revêtu proposé doit être confirmé pour les conditions de vide réelles et la séquence de fonctionnement.
Combiner les conditions de fonctionnement en une seule spécification
La pression et la température doivent être évaluées ensemble. La température maximale, la pression de conception et le vide le plus profond ne doivent pas être traités comme des valeurs indépendantes s'ils peuvent survenir au cours de la même étape de fonctionnement. La spécification doit identifier les combinaisons possibles dans la pratique et indiquer les étapes qui nécessitent une évaluation séparée.
| Condition | Informations à fournir | Objectif de la revue de conception |
|---|---|---|
| Température | Plage normale, maximum, minimum et changements de température. | Adéquation du revêtement et comportement thermique de l’ensemble. |
| Pression positive | Pression de fonctionnement, pression de conception et conditions transitoires. | Conception structurelle, joints et évaluations des équipements applicables. |
| Vide | Pression absolue minimale, durée et phase de fonctionnement. | Support de revêtement et aptitude à la cuve complète sous vide. |
| Cycle de processus | Séquences de démarrage, d’arrêt, de nettoyage et de fonctionnement répétées. | Conditions thermiques et mécaniques combinées. |
6. Capacité, dimensions et disposition de l'équipement
La capacité est un paramètre important, mais elle ne définit pas entièrement les dimensions ou l’adéquation d’une cuve de traitement. Deux récipients ayant le même volume nominal peuvent avoir des hauteurs, des diamètres, des géométries de tête, des dispositions de support et des configurations de connexion différents.
Volume utile et capacité nominale
Le volume nominal décrit la capacité déclarée du navire, tandis que le volume utile est la quantité destinée à être conservée ou traitée pendant le fonctionnement normal. La distinction est particulièrement importante pour les réacteurs et les cuves de mélange, où un espace suffisant peut être requis pour l'agitation, la génération de vapeur, la mousse, l'expansion ou tout autre comportement du processus.
Le niveau de remplissage de fonctionnement approprié dépend du processus et de la conception du récipient. La marge requise doit être évaluée plutôt que supposée être identique dans différentes applications.
Dimensions hors tout et espace d'installation
Confirmez la hauteur, le diamètre et l'enveloppe globale maximum autorisés. Tenez compte de la voie d'accès disponible, des dimensions de la porte et de l'ouverture, des dispositions de levage, des dégagements structurels, de l'espace de maintenance et de la position des équipements à proximité.
Les contraintes de transport et d'installation peuvent également influencer la configuration du navire. Un navire qui correspond à son emplacement d'exploitation peut toujours nécessiter un examen distinct de la façon dont il sera déplacé dans le bâtiment ou positionné sur ses fondations.
Supports et équipements connectés
Les pieds de support, les jupes, les supports, les éléments de levage et les interfaces des fondations doivent s'aligner sur la conception structurelle et les conditions du site. Les pompes, les agitateurs, les instruments et la tuyauterie connectés peuvent imposer des charges ou des besoins d'espace supplémentaires.
L'aménagement doit laisser un accès approprié aux points d'exploitation et aux zones d'inspection. Les besoins d’entretien sont plus faciles à répondre lorsqu’ils sont pris en compte avant la finalisation de l’accord.
Lorsqu'un dessin coté est nécessaire
Une description préliminaire du processus peut être adéquate lors des discussions initiales, mais un agencement dimensionné devient de plus en plus important à mesure que la conception progresse. Le dessin doit identifier les dimensions principales, les positions des buses, les points de support, les ouvertures d'accès et les interfaces pertinentes avec les équipements adjacents.
Lorsque des connexions à l'usine existent déjà, le récipient proposé doit être vérifié par rapport au schéma de tuyauterie disponible. Tous les écarts nécessaires doivent être identifiés et résolus avant que les dessins de fabrication ne soient approuvés.
7. Buses, passages d'homme et connexions de processus
Les connexions relient un navire au reste du système de production. Ils peuvent être nécessaires pour le chargement, la décharge, la ventilation, l'échantillonnage, l'instrumentation, le nettoyage, la surveillance de la température ou d'autres fonctions. Leur emplacement et leur construction influencent l’efficacité avec laquelle le navire peut être installé, exploité et inspecté.
Emplacement et orientation de la buse
Chaque buse doit avoir une fonction et une position clairement identifiées. La spécification ou le dessin approuvé doit établir sa taille nominale, son orientation, son type de connexion et toute exigence d'élévation ou d'angle pertinente.
L’emplacement des entrées et sorties doit refléter le flux de processus prévu. Les exigences en matière de drainage, de transfert de matériaux et d'accès peuvent également affecter la géométrie du navire. Les modifications apportées à l'emplacement des buses après le début des travaux de revêtement ou de fabrication peuvent créer des complications supplémentaires en matière d'ingénierie et de fabrication.
Passages d’homme et accès d’inspection
Les passages d'homme et les ouvertures d'accès facilitent l'inspection, le nettoyage et l'entretien là où la conception du navire le permet. Leurs dimensions et emplacements doivent refléter la méthode d’inspection prévue, les besoins d’accès sécurisé et la disposition de l’usine environnante.
Les détails d'ouverture doivent également être compatibles avec le design de la doublure. La transition entre une ouverture et la surface revêtue adjacente nécessite une attention particulière car elle combine une interface de processus avec une caractéristique structurelle.
Agitateurs, instruments et composants auxiliaires
Selon le processus, un récipient peut nécessiter un instrument de niveau de liquide, un capteur de température, un raccord de pression, un voyant, un agitateur ou des raccords supplémentaires. Tous les navires n'ont pas besoin de tous les accessoires, et l'arrangement requis doit être basé sur les tâches du processus plutôt que sur une liste générique.
Chaque accessoire mouillé nécessite un examen de compatibilité. Les joints, les interfaces d'instruments et les composants connectés doivent être adaptés au milieu chimique et aux conditions de pression et de température applicables.
Organisez clairement les informations de connexion
Un programme de buses est un moyen utile d’éviter toute ambiguïté. Il peut identifier chaque connexion par étiquette, fonction, taille, quantité, orientation et type de connexion, avec des références de dessin si nécessaire.
Fournir ces informations à un stade précoce aide les équipes d'ingénierie et de fabrication à vérifier les dégagements, à coordonner les accessoires et à établir un arrangement cohérent avant la publication de la conception.
8. Inspection de la doublure et vérification de la qualité
L'inspection doit être planifiée dans le cadre des spécifications de l'équipement plutôt que ajoutée seulement une fois la fabrication terminée. Les activités d'inspection requises dépendent de la méthode de revêtement, de la conception du récipient, des normes applicables, des risques liés au processus et des critères d'acceptation contractuels.
Définir la portée de l'inspection avant la production
Identifiez les enregistrements et les examens requis pour les surfaces revêtues, la structure, les connexions et l'assemblage fini. La spécification doit indiquer quelles exigences sont obligatoires, quelles normes s'appliquent et qui est responsable de l'examen des résultats.
Lorsqu'une méthode particulière d'inspection du revêtement est appropriée, sa procédure et ses limites d'acceptation doivent être convenues à l'avance. Par exemple, les tests électriques pendant les vacances peuvent être pertinents pour certains revêtements non conducteurs et configurations d'équipement appropriées, mais leur utilisation et leurs paramètres de test doivent être établis pour la construction spécifique. Il ne faut pas supposer qu’elle s’applique de manière identique à chaque procédé ou épaisseur de revêtement.
Inspecter les zones géométriques difficiles
La planification de l'inspection doit tenir compte des emplacements plus difficiles d'accès ou d'évaluation, notamment les transitions de buses, les ouvertures, les coins et autres changements de géométrie. Ces zones peuvent nécessiter des techniques d'inspection différentes ou des contrôles de dessin et de fabrication plus détaillés.
L'examen visuel, les contrôles dimensionnels et autres méthodes applicables doivent être définis en fonction des exigences de construction. Tous les tests de pression ou examens structurels obligatoires doivent également être identifiés lorsqu'ils sont pertinents pour la conception de l'équipement.
Clarifier la documentation et les critères d'acceptation
Le processus d'acceptation doit préciser quelles preuves sont requises avant que l'équipement puisse être libéré. Selon le projet, la documentation peut inclure des dessins approuvés, des informations sur les matériaux, des dossiers d'inspection, des résultats de tests et des enregistrements des écarts acceptés.
Des déclarations telles que « inspecter soigneusement le revêtement » sont moins utiles qu'un plan d'inspection défini qui identifie la méthode, l'emplacement applicable, les critères d'acceptation et l'enregistrement requis. Des exigences précises donnent au fabricant et au client une base commune pour examiner l’équipement terminé.
Maintenir la traçabilité des modifications approuvées
Les modifications de conception doivent être documentées, examinées et approuvées par les parties responsables. Une modification d'une connexion, d'un accessoire ou d'une condition de fonctionnement peut affecter d'autres parties des spécifications de l'équipement. Enregistrer le motif d'un changement et son approbation technique permet de préserver la cohérence entre les documents de fabrication et l'assemblage final.
9. Préparer une spécification d'équipement
Une spécification claire donne à l’équipe d’ingénierie de l’équipement suffisamment d’informations pour évaluer l’application et identifier les exigences non résolues. Il doit décrire non seulement le navire requis, mais également les conditions dans lesquelles le navire fonctionnera.
La séquence suivante fournit une méthode pratique pour organiser les informations de conception.
-
Décrivez la tâche liée au processus.
Expliquez si le récipient sera utilisé pour la réaction, le stockage, la collecte ou le mélange. Identifiez la phase de fonctionnement, les interfaces en amont et en aval et toutes les fonctions spéciales du processus.
-
Documentez le milieu chimique.
Énumérez les substances, concentrations, mélanges, contaminants et liquides de nettoyage pertinents. Identifiez toutes les étapes au cours desquelles la composition change de manière significative.
-
Définir l’enveloppe opérationnelle.
Fournit des températures normales et extrêmes, des pressions de fonctionnement et de conception, des conditions de vide et des transitions prévisibles entre les états de fonctionnement.
-
Établir la capacité et les dimensions.
Spécifiez la capacité nominale, le volume utile utile, les dimensions principales, les restrictions d'installation et la disposition de support requise.
-
Préparez le planning de connexion.
Répertoriez les buses, les ouvertures, les évents, les drains, les instruments, les agencements d'agitateur et les accessoires requis. Fournir un dessin d'implantation lorsqu'il est disponible.
-
Identifier les normes et les exigences d'inspection.
Indiquer les exigences de construction applicables, les procédures d'inspection, les attentes en matière de tests, les critères d'acceptation et la documentation nécessaire.
-
Examinez les lacunes techniques avant l’approbation.
Enregistrez les données chimiques non résolues, les dimensions contradictoires, les conditions de fonctionnement incertaines et tous les accessoires dont la compatibilité ou la conception reste non confirmée.
Liste de contrôle des spécifications de l'équipement
| Catégorie de spécification | Informations requises | Raison de l'examen |
|---|---|---|
| Demande de processus | Fonction du récipient, étapes du processus, transfert de matériaux et séquence de fonctionnement. | Establishes the correct equipment type. |
| Milieu chimique | Composition, concentration, impuretés et agents nettoyants. | Prend en charge l'évaluation de la compatibilité des doublures. |
| Conditions de fonctionnement | Plage de température, pression de conception, service de vide et conditions transitoires. | Définit l’enveloppe opérationnelle requise. |
| Capacité et disposition | Volume utile, dimensions hors tout, disposition des supports et limites d'installation. | Vérifie l’adéquation et l’intégration des processus. |
| Relations | Tailles, positions, ouvertures, instruments et accessoires des buses. | Coordonne les interfaces de tuyauterie et d’équipement. |
| Exigences de qualité | Procédures d'inspection, tests, critères d'acceptation et enregistrements. | Définit la manière dont la conformité sera vérifiée. |
Lorsque certains détails restent indisponibles, identifiez-les comme éléments techniques ouverts. Cette approche est plus fiable que de supposer des dimensions, des conditions de fonctionnement ou des exigences d'acceptation qui n'ont pas été établies par l'équipe de projet.
10. Erreurs courantes de sélection et de conception
Plusieurs problèmes peuvent survenir lorsque la sélection d’un équipement repose sur une brève description du produit sans définir complètement le service visé. La plupart peuvent être réduits grâce à une description plus complète du processus et à un examen précoce des spécifications techniques.
Choisir uniquement par nom chimique
Savoir qu'un récipient contiendra un acide, un alcali ou un solvant ne suffit pas pour réaliser une évaluation de compatibilité. La concentration, les mélanges, la température, la durée d'exposition, les méthodes de nettoyage et la construction du revêtement peuvent tous avoir de l'importance.
Meilleure approche :Fournissez le fluide de traitement complet et sa plage de fonctionnement attendue, puis confirmez son adéquation à l'application réelle.
Fournir uniquement le volume nominal du récipient
Un chiffre de capacité ne détermine pas la géométrie complète du récipient, le volume de travail autorisé, la disposition de l'agitateur ou la disposition des connexions. Des informations dimensionnelles insuffisantes peuvent conduire à des équipements qui ne peuvent pas être intégrés facilement dans l'installation existante.
Meilleure approche :Spécifiez ensemble le volume de travail, les dimensions globales, les restrictions du site, les exigences du processus et les connexions requises.
En supposant que la résistance chimique établit l'adéquation au vide
La résistance chimique et la résistance à une différence de pression répondent à différentes questions d'ingénierie. Le revêtement et la structure de support doivent être évalués pour les conditions de vide prévues et la température de fonctionnement correspondante.
Meilleure approche :Indiquez explicitement la pression absolue minimale, la durée d’exposition, la température et le cycle de vide attendu.
Surplombant les joints et les composants auxiliaires
Un revêtement principal compatible ne peut pas établir l'adéquation de chaque joint, joint, composant d'agitateur, voyant ou connexion d'instrument. Chaque composant en contact avec le produit fait partie du système complet.
Meilleure approche :Incluez les accessoires et les matériaux de connexion dans l'examen technique au lieu de traiter le récipient principal comme le seul composant nécessitant une évaluation.
Finalisation des positions des buses trop tard
Les modifications tardives apportées aux emplacements de connexion peuvent affecter la géométrie interne, l'alignement de la tuyauterie, l'accès et la configuration du revêtement fini. Ils peuvent également créer des conflits avec les équipements à proximité ou les dégagements d'installation.
Meilleure approche :Examinez la disposition dimensionnelle et le calendrier des buses avant que les dessins de fabrication ne soient approuvés.
Laisser les exigences d’inspection non définies
Une demande générale pour un récipient résistant à la corrosion n'explique pas comment le revêtement fini sera inspecté ni quels critères déterminent l'acceptation. Des détails manquants peuvent créer un désaccord lors de l’examen final.
Meilleure approche :Convenez des normes applicables, des procédures d’inspection, des critères d’acceptation et des enregistrements requis avant le début de la production.
Règle de sélection :Une spécification complète de l'équipement relie les tâches du processus, le milieu chimique, les conditions de fonctionnement, la configuration du récipient et les exigences d'inspection. Chacun doit prendre en charge la même application définie.
11. Installation, fonctionnement et maintenance
L'adéquation de l'équipement dépend non seulement de sa conception initiale, mais également de la façon dont le navire est manipulé, installé, exploité et entretenu. Des procédures appropriées aident à préserver l’intégrité du revêtement et à identifier les problèmes avant qu’ils ne se transforment en problèmes d’équipement plus graves.
Manipulation et installation
Les procédures de transport et de levage doivent suivre la documentation de l'équipement et les dispositions de levage désignées. Un impact incontrôlé, des points de levage inadaptés ou une manipulation imprudente peuvent endommager le revêtement ou d'autres parties de l'ensemble, même lorsque le récipient externe ne semble pas affecté.
L'installation doit également préserver les conditions de support prévues et l'alignement des connexions. L'alignement forcé des canalisations ou les charges involontaires sur les buses peuvent introduire des contraintes mécaniques qui n'étaient pas incluses dans les hypothèses de conception.
Avant la mise en service, vérifiez la position d'installation, la disposition du support, la tuyauterie connectée, les instruments et les accessoires requis. Confirmez que la configuration finale correspond aux dessins approuvés et que les vérifications préalables à l'exploitation requises ont été effectuées.
Démarrage et arrêt contrôlés
Les procédures d'exploitation doivent définir la manière dont le récipient est rempli, porté à la température de fonctionnement, mis sous pression le cas échéant et remis dans un état sûr. Si le vide ou des changements rapides de température sont possibles, ces conditions doivent être abordées explicitement.
Les procédures doivent également établir comment les écarts de processus sont traités. Des changements inattendus de pression, de température ou de composition chimique peuvent déplacer le navire hors de son enveloppe opérationnelle approuvée et nécessiter une réponse contrôlée.
Pratiques de nettoyage
Les méthodes de nettoyage doivent être compatibles avec le revêtement intérieur, les joints, les composants connectés et les limites de fonctionnement du navire. Le produit de nettoyage sélectionné, la température, la durée et toute action de nettoyage mécanique doivent être examinés pour la construction spécifique.
Les procédures de nettoyage doivent identifier la manière dont les résidus sont éliminés, la manière dont le récipient est rincé si nécessaire et la manière dont l'accès pour l'inspection est maintenu. Des produits chimiques non approuvés ou des méthodes mécaniques agressives ne doivent pas être introduits simplement parce que le revêtement principal est conçu pour un service corrosif.
Inspection et entretien de routine
La fréquence et la méthode d'inspection doivent refléter le risque lié au processus, les conditions de service, la conception de l'équipement et les exigences de maintenance applicables. Les opérateurs doivent suivre les procédures approuvées pour reconnaître les signes de dommages, de fuites, de comportement de fonctionnement inhabituel ou de détérioration des composants associés.
Lorsqu'un problème est détecté, l'évaluation doit prendre en compte le revêtement, les connexions pertinentes, les joints et la structure de support du navire. La cause doit être établie avant de sélectionner des réparations ou des modifications. Toute réparation doit être adaptée à la construction d'origine et aux conditions de service approuvées.
Tenir des registres opérationnels
Les enregistrements des conditions de fonctionnement, des inspections, des activités de nettoyage, des travaux de maintenance et des modifications approuvées peuvent aider à identifier les problèmes récurrents. Ils facilitent également la comparaison des conditions d'exploitation réelles avec les hypothèses utilisées lors de la revue de conception initiale.
Lorsque les conditions de transformation changent de manière significative, le navire doit être réévalué avant l'introduction du droit modifié. Une configuration approuvée pour une concentration chimique, une plage de température ou une condition de pression ne doit pas automatiquement être considérée comme adaptée à un service différent.
12. Planification d'une configuration d'équipement personnalisée
Les navires industriels doivent souvent s'adapter à un schéma de processus, à une exigence de capacité et à un ensemble de conditions de fonctionnement particuliers. Une configuration personnalisée peut répondre à ces exigences, à condition que les détails soient définis et évalués systématiquement.
Zhuoyanfournit des services de conception et de fabrication de revêtements anticorrosion industriels et d'équipements chimiques. La configuration appropriée pour un récipient revêtu peut être discutée en fonction de sa fonction de processus prévue, de sa capacité requise, de son enveloppe de fonctionnement, des positions de connexion et des accessoires de processus.
Adaptez la configuration au processus
La personnalisation doit commencer par les exigences du processus plutôt que par une disposition prédéterminée des navires. Un réservoir de stockage doté d'une fonction de transfert simple peut nécessiter un ensemble de connexions différent d'un réacteur doté d'un agitateur et d'une instrumentation de procédé supplémentaire.
La définition des fonctions nécessaires permet de distinguer les fonctionnalités essentielles des accessoires en option. Cela donne également à l’équipe d’ingénierie une base plus claire pour évaluer la géométrie du navire et la disposition des connexions.
Établir les détails techniques le plus tôt possible
La capacité, les dimensions, le milieu chimique, la température, la pression, les exigences en matière de vide et la position des buses doivent être examinés ensemble. Si le navire doit se connecter à un système existant, les dessins pertinents et les dimensions de l'interface doivent être mis à disposition lors de la discussion technique initiale.
Toute condition inconnue doit rester visible lors de la revue de conception. En particulier, la compatibilité chimique non résolue, les conditions de vide peu claires ou les schémas de connexion incomplets doivent être traités avant que les spécifications de l'équipement ne soient considérées comme complètes.
Revoir la conception avant la fabrication
La construction proposée doit être examinée par rapport aux tâches prévues, y compris la disposition du revêtement, la conception structurelle, les connexions et le plan d'inspection. Les dessins et les documents techniques doivent identifier la configuration convenue afin que les deux parties puissent évaluer la même conception.
Les modifications apportées au cours de cette étape doivent être évaluées en fonction de leur impact sur l'ensemble de l'assemblage. Une position révisée de la buse, un nouvel accessoire ou une exigence de pression modifiée peuvent affecter d'autres décisions de conception et ne doivent pas être traités comme un changement isolé.
Informations pour préparer une discussion technique
- Type d'équipement et fonction de processus prévue.
- Composition chimique, concentration et moyens de nettoyage pertinents.
- Températures de fonctionnement normales et extrêmes.
- Exigences en matière de pression de fonctionnement, de pression de conception et de vide, le cas échéant.
- Capacité nominale requise, volume utile et dimensions hors tout.
- Calendrier des buses, positions de connexion, instruments et accessoires de processus.
- Normes de construction applicables et exigences d’inspection du revêtement.
- Dessins d’installation et toutes restrictions d’interface d’équipement existantes.
Ces contributions constituent un point de départ pratique pour l’examen technique et la cotation. La spécification finale de l'équipement ne doit être confirmée qu'après évaluation des exigences chimiques, mécaniques, dimensionnelles et d'inspection pertinentes.
13. Questions fréquemment posées
Les questions suivantes portent sur des considérations techniques courantes lors de la spécification de cuves de traitement chimique revêtues de fluoropolymère.
À quoi servent principalement les récipients revêtus de PTFE ?
Ils sont utilisés dans les applications de traitement chimique où les surfaces de contact internes nécessitent une protection contre la corrosion. Les types de navires courants comprennent les réacteurs, les réservoirs de stockage, les récepteurs et les réservoirs de mélange. Le type approprié dépend de la tâche du processus, du fluide chimique, des conditions de fonctionnement et de la configuration requise.
Le revêtement en PTFE offre-t-il une protection contre tous les produits chimiques ?
Aucun matériau ne doit être considéré comme universellement adapté à toutes les conditions. Le PTFE a une large résistance chimique, mais l'application réelle nécessite toujours une évaluation de l'identité chimique, de la concentration, de la température, de la durée d'exposition et de la construction du revêtement. Les limitations spécifiques de compatibilité et les conditions d'exploitation spéciales doivent être examinées avant que le navire ne soit approuvé.
Pourquoi un récipient revêtu de PTFE nécessite-t-il également une structure en acier ?
Le revêtement fournit la surface interne prévue pour résister à la corrosion, tandis que le corps extérieur en acier fournit un support structurel. Les deux composants remplissent des fonctions différentes et doivent être conçus ensemble. Les dimensions du récipient, les conditions de pression, les supports, les connexions et la relation entre le revêtement et le corps en acier influencent tous la conception finale.
Quelles informations sont nécessaires pour sélectionner le bon type de navire ?
Commencez par la fonction de processus prévue, le fluide chimique, la température de fonctionnement, les exigences en matière de pression ou de vide, la capacité et les conditions d'installation. Identifiez ensuite les buses, les ouvertures d’accès, les instruments et les accessoires nécessaires. Ces détails permettent de distinguer un réacteur d'un réservoir de stockage, d'un récepteur ou d'un réservoir de mélange et d'établir la configuration requise.
Un récipient doublé peut-il être utilisé sous vide ?
Le service sous vide peut être possible avec un ensemble conçu de manière appropriée, mais il doit être confirmé pour l'équipement spécifique. L'examen doit inclure la pression absolue minimale, la température de fonctionnement, la durée du vide, la fréquence des cycles et le support du revêtement. La compatibilité chimique ou une pression nominale positive ne suffisent pas à établir l'adéquation au vide.
Que faut-il vérifier lors de la spécification d'un réservoir de mélange revêtu ?
En plus de la compatibilité chimique, de la capacité, de la température et de la pression, spécifiez la fonction de mélange requise et la disposition de l'agitateur. Vérifiez l'adéquation des composants, des joints, des joints et autres accessoires liés à l'arbre. Les positions des buses, l'accès au nettoyage, les exigences d'entretien et la disposition d'installation doivent également être examinés.
Quelles exigences d’inspection doivent être confirmées avant la fabrication ?
Identifiez les normes de construction applicables, la méthode d'inspection du revêtement, les critères d'acceptation, les examens structurels, les tests et la documentation requise. Des méthodes telles que l'examen visuel, les contrôles dimensionnels ou les tests électriques de vacances peuvent être appropriées en fonction de la construction. Le plan d'inspection doit être convenu pour l'équipement spécifique plutôt que supposé être identique pour chaque navire.
Que doit inclure une demande de devis de navire personnalisé ?
Fournir la fonction prévue du récipient, la composition et la concentration chimiques, la température de fonctionnement, les conditions de pression ou de vide, la capacité requise, les dimensions hors tout, la disposition des connexions, les accessoires et les exigences d'inspection applicables. Les dessins d'usine existants et les restrictions d'installation sont utiles lorsque le navire doit s'intégrer à un système de production établi. Toute condition technique non résolue doit être identifiée pour examen.
14. Considérations relatives à la sélection finale
Sélection appropriéeÉquipements revêtus de PTFEnécessite une évaluation coordonnée du milieu chimique, de la construction du revêtement, de la structure de la cuve, des conditions de fonctionnement et des interfaces de processus. Les réacteurs, les réservoirs de stockage, les récepteurs et les réservoirs de mélange remplissent des fonctions différentes, de sorte que leurs configurations doivent être développées en fonction de leurs fonctions prévues plutôt que traitées comme des conteneurs interchangeables.
Une spécification technique complète doit définir la composition chimique et la concentration, la température, la pression positive ou le vide, la capacité, les dimensions, les positions de connexion, les accessoires et les critères d'inspection. L'installation, le nettoyage, la maintenance et les variations prévisibles du processus doivent également être pris en compte lors de l'examen de la conception.
Fournir ces détails dès le début permet d’établir une base claire pour évaluer l’équipement proposé. Cela facilite également l'identification des informations manquantes, la coordination des connexions entre les processus et la confirmation des exigences de conception avant le début de la fabrication.
Discutez de vos besoins en matière d'équipement chimique
Partagez votre fluide de traitement, votre concentration, votre température de fonctionnement, vos conditions de pression ou de vide, la capacité de cuve requise et la disposition des connexions pour démarrer une discussion technique sur la configuration appropriée.
Soumettez vos besoins en équipement
