Les milieux de traitement corrosifs, les conditions de fonctionnement exigeantes et les exigences strictes en matière de propreté des surfaces peuvent faire de la sélection des matériaux de l'équipement une tâche d'ingénierie complexe. Le revêtement perfluoroalcoxy alcane (PFA) fournit une barrière fluoropolymère sur un substrat métallique, aidant à protéger la surface sous-jacente des milieux chimiques compatibles. L'adéquation d'un récipient revêtu ne dépend pas uniquement de la résistance chimique : l'intégrité du revêtement, la température, la pression, la géométrie de l'équipement et le processus prévu doivent tous être évalués ensemble.
Ce guide explique comment les récipients revêtus de PFA sont utilisés dans les opérations de stockage, de collecte de matériaux, de mélange et de séparation. Il examine les caractéristiques du revêtement, les configurations des équipements, la compatibilité chimique, les méthodes d'inspection, les limites de fonctionnement, les pratiques de nettoyage et les exigences des spécifications techniques. L'objectif est d'aider les ingénieurs de procédés à définir les informations nécessaires pour évaluer une configuration appropriée avant que la conception et la fabrication de l'équipement ne soient finalisées.
Table des matières
Choisissez une section ci-dessous pour explorer la sélection des matériaux, la conception du récipient, l'inspection et les considérations spécifiques à l'application.
- Comprendre la technologie de revêtement PFA
- Caractéristiques importantes du revêtement
- Quatre configurations d'équipement principales
- Compatibilité chimique et milieux de traitement
- Conditions de température, de pression et de vide
- Géométrie complexe et couverture du revêtement
- Inspection et vérification de la qualité
- Applications industrielles
- Pratiques de nettoyage, d’entretien et d’exploitation
- Équipement enduit et équipement doublé
- Préparer une spécification technique
- Erreurs de sélection courantes
- Examen de la configuration et de la conception personnalisée
- Foire aux questions
- Considérations techniques finales
1. Comprendre la technologie de revêtement PFA
Les équipements de traitement chimique manipulent souvent des acides, des alcalis, des solvants, des intermédiaires et des mélanges susceptibles d’attaquer les surfaces métalliques exposées. La sélection d’un matériau approprié est donc essentielle lorsque le processus nécessite un confinement fiable, un contact contrôlé avec le matériau et des performances constantes de l’équipement. Dans de nombreuses applications, le matériau utilisé pour la structure du récipient et le matériau exposé au processus répondent à des objectifs d'ingénierie différents.

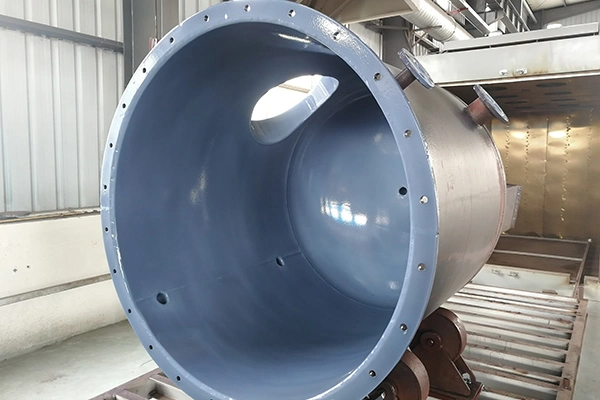

Équipements enduits de PFAutilisez un revêtement PFA appliqué sur la surface métallique interne pour fournir une barrière résistante à la corrosion pour les supports de traitement compatibles. Le substrat métallique fournit un support structurel, tandis que le revêtement polymère crée la surface de contact prévue. Cette disposition peut être envisagée pour les cuves de traitement et les structures internes où une surface protectrice en fluoropolymère est requise.
PFA signifie perfluoroalcoxy alcane, un fluoropolymère connu pour sa large résistance chimique et ses performances thermiques. Ses propriétés le rendent utile dans certains environnements de traitement chimique, y compris les applications où la propreté de la surface et un contact direct réduit entre le milieu de traitement et le substrat sont importants.
Comment fonctionne la barrière de protection
Le revêtement sépare le milieu de traitement du métal sous-jacent lorsque le revêtement est continu, correctement appliqué et adapté au service spécifié. La résistance chimique n’est qu’une partie de cette fonction. L'intégrité du revêtement est également importante car des défauts locaux, des dommages ou des conditions de fonctionnement inappropriées peuvent compromettre la barrière prévue.
Contrairement à un revêtement en feuille séparé, qui utilise une couche de polymère préfabriquée installée à l'intérieur d'un récipient, un revêtement est appliqué sur le substrat. En fonction de l'application et du processus, une méthode de revêtement peut être envisagée pour les surfaces internes présentant des formes complexes, des transitions multiples ou des détails nécessitant une couverture soignée.
L'adéquation d'une application particulière dépend de la préparation du substrat, de la méthode d'application, de l'épaisseur du revêtement, de la géométrie de la surface, des exigences de durcissement ou de traitement et du plan d'inspection. Ces éléments doivent être évalués dans le cadre de la conception de l’équipement plutôt que traités séparément après coup.
Pourquoi le substrat métallique est toujours important
Le revêtement ne remplace pas la nécessité d’un récipient correctement conçu. Le corps métallique doit être conçu pour les charges structurelles, les dimensions, les connexions, la disposition des supports et la pression ou le vide applicable de l'équipement. Une surface résistante à la corrosion ne peut pas compenser un corps de navire inadapté à son service mécanique.
De même, la géométrie du substrat influence le système de revêtement. Les coins, les transitions internes, les ouvertures de connexion et d'autres éléments complexes peuvent nécessiter une attention particulière lors de la préparation, de l'application et de l'inspection de la surface. La construction proposée devrait fournir un accès pour l'application et la vérification du revêtement là où le processus nécessite une protection.
Principe d'ingénierie :Évaluez le revêtement et sa structure sous-jacente comme un seul système d’équipement. La compatibilité chimique, l'intégrité de la barrière, la conception structurelle et les conditions du procédé doivent toutes prendre en charge l'application prévue.
Commencez par le devoir de processus
Avant de sélectionner un navire, identifiez le rôle qu’il doit remplir. Un récipient de stockage conserve un matériau pendant une période définie. Un récepteur collecte le matériel d’une autre opération. Un réservoir de mélange prend en charge le mélange ou l'agitation, tandis qu'une colonne fournit un environnement pour un processus de séparation. Chaque tâche crée des exigences différentes en matière de géométrie, de connexions, d'accessoires et de conditions de fonctionnement.
La définition précoce de cette fonction fournit une base pratique pour évaluer le système de revêtement et la configuration de l'équipement. Cela permet également d'éviter qu'une spécification générique néglige une fonctionnalité de processus qui affecte la conception finale.
2. Caractéristiques importantes du revêtement
Le revêtement PFA est sélectionné pour une combinaison de propriétés de matériau et de surface. L'importance de chaque propriété dépend du milieu chimique, du degré de protection de surface requis, de la conception de l'équipement et de la manière dont le navire sera exploité et nettoyé.
Résistance à la corrosion
Le PFA résiste à une gamme de produits chimiques corrosifs, ce qui en fait un candidat pour les applications dans lesquelles une surface métallique exposée peut ne pas offrir la durée de vie ou la compatibilité des matériaux requise. Néanmoins, aucune sélection ne doit être basée uniquement sur la description générale d’un produit chimique en tant qu’acide, alcali, solvant ou agent oxydant.
La composition chimique exacte, la concentration, la température, la durée du contact et la séquence du processus contribuent toutes à l'évaluation de la compatibilité. Les mélanges et les modifications des compositions du procédé nécessitent une attention particulière car leur comportement peut différer de celui d'un produit chimique isolé.
Lissé de surface et nettoyabilité
Une surface polymère lisse peut contribuer à réduire la rétention de résidus de processus et faciliter le nettoyage dans des configurations d'équipement appropriées. Cette caractéristique peut être pertinente pour les procédés de chimie fine et pharmaceutique où l’élimination des matières résiduelles constitue une exigence opérationnelle importante.
Cependant, la douceur de la surface ne garantit pas à elle seule la nettoyabilité. La géométrie de l'équipement, les zones mortes, la drainabilité, le type de résidus, la compatibilité des agents de nettoyage et la procédure de nettoyage influencent l'efficacité du nettoyage d'un récipient. Les buses internes, les coins, les interfaces de l'agitateur et autres transitions doivent être pris en compte lors de l'évaluation de la conception globale.
Contrôle des surfaces de contact
Un revêtement continu et approprié peut réduire le contact direct entre le milieu de traitement et le substrat métallique. Cela peut être pertinent lorsque le contrôle du contact avec le métal ou de la contamination potentielle est important. Le résultat réel dépend de l’intégrité du revêtement, du processus chimique et des exigences de contrôle de contamination établies pour l’application.
En service de haute pureté, le système complet doit être évalué plutôt que de supposer qu'un revêtement en fluoropolymère satisfait automatiquement à toutes les exigences de pureté. L'état du revêtement, la propreté de l'équipement, les composants connectés, les procédures de nettoyage et la possibilité de rétention de matériau contribuent tous à l'évaluation.
Performance thermique
Le PFA peut être utilisé dans des applications sélectionnées impliquant des températures élevées ou réduites. Les informations produit pour cette gamme d'équipements répertorient une plage de températures de -20°C à 260°C. Cela doit être traité comme une plage déclarée pour l'évaluation technique, et non comme une limite de fonctionnement universelle pour chaque récipient, système de revêtement, produit chimique ou condition de pression.
La limite de fonctionnement appropriée doit être confirmée pour l'équipement spécifique et le cycle de service complet. La température peut influencer le comportement du polymère, la compatibilité chimique et l'interaction entre le revêtement et le substrat métallique. Le chauffage, le refroidissement, les cycles thermiques répétés et les changements brusques de température doivent donc être identifiés lors de la conception.
Couverture et intégrité du revêtement
La fonction d'un revêtement dépend de son état sur la surface interne requise. Une couverture uniforme et une épaisseur appropriée sont importantes, tandis que des piqûres ou des dommages peuvent compromettre la protection locale. La préparation de la surface et le contrôle de l’application sont donc des considérations importantes lors de la fabrication.
La méthode d'inspection et les critères d'acceptation doivent être adaptés au système de revêtement et à la conception du récipient. Une exigence de revêtement doit identifier les zones à protéger, les exigences d'épaisseur applicables et les preuves d'inspection requises avant que l'équipement ne soit accepté.
- Évaluez la résistance chimique par rapport au fluide et aux conditions de fonctionnement réels.
- Tenez compte de l'influence de l'état de surface et de la géométrie de la cuve sur le nettoyage.
- Définir les exigences en matière de surfaces de contact et de contrôle de la contamination, le cas échéant.
- Confirmez les limites de température et de pression pour l’ensemble complet de l’équipement.
- Spécifier les méthodes d’inspection des revêtements et les critères d’acceptation avant la production.
3. Quatre configurations d'équipement principales
Les récipients revêtus remplissent différentes fonctions dans une usine de transformation. Les réservoirs de stockage, les récepteurs, les réservoirs de mélange et les colonnes peuvent tous nécessiter une protection contre la corrosion, mais leurs formes, connexions, composants internes et séquences de fonctionnement ne sont pas interchangeables.
3.1 Réservoirs de stockage revêtus de PFA
Les réservoirs de stockage contiennent des matières chimiques, des matières premières, des produits intermédiaires ou des liquides de traitement compatibles jusqu'à ce qu'ils soient utilisés ou transférés vers une autre opération. Dans ces applications, le revêtement peut rester en contact avec le support stocké pendant une période prolongée.
Le processus de sélection doit tenir compte de la composition et de la concentration du milieu stocké, de la durée de stockage prévue, des températures minimales et maximales ainsi que des procédures de remplissage et de vidange. La description du processus doit également couvrir tous les agents de nettoyage qui entreront en contact avec la surface interne.
La capacité doit être définie en termes à la fois du volume utile requis et du volume nominal du récipient. La géométrie finale doit tenir compte du niveau de liquide prévu, de la disposition de l'installation, des connexions et de toute exigence supplémentaire du processus.
- Confirmer la substance ou le mélange à stocker et ses conditions de fonctionnement.
- Spécifiez le volume nominal, le volume utile utile et les dimensions principales.
- Identifiez les exigences en matière d’entrée, de sortie, de drainage, d’évent et d’instrumentation, le cas échéant.
- Vérifiez l’accès pour l’inspection, le nettoyage et l’entretien de routine.
Une spécification de stockage bien définie relie la compatibilité des matériaux aux exigences pratiques de l'installation. Le navire doit être évalué à la fois pour sa fonction de confinement et ses interfaces avec le système environnant.
3.2 Récepteurs revêtus de PFA
Les récepteurs collectent les matériaux d'une étape en amont avant que le contenu ne soit transféré, traité davantage ou dirigé vers une autre partie de l'usine. Selon le procédé, le matériau entrant peut être un liquide, un condensat, un intermédiaire ou un flux dont la composition change au cours du fonctionnement.
Le droit de réception détermine le volume requis et les modalités de connexion. Les concepteurs doivent comprendre le flux entrant, la quantité de matériau qui peut s'accumuler avant le prochain transfert et si la pression ou la température peuvent changer pendant la collecte et le déchargement.
Un récepteur peut avoir plusieurs connexions pour le matériau entrant, la décharge, la ventilation, la surveillance du niveau ou d'autres fonctions. Leurs positions doivent être coordonnées avec l'agencement du processus, les besoins en drainage et les exigences d'accès. Le revêtement interne doit être adapté au matériau qui pénètre dans le récipient, y compris aux changements pertinents dans sa composition.
- Identifiez les équipements en amont et les propriétés du flux entrant.
- Définissez le volume d’accumulation attendu et la fréquence de transfert.
- Spécifiez les connexions d’entrée, de refoulement, de ventilation et de surveillance.
- Tenez compte des changements de pression, de la condensation et des variations de température, le cas échéant.
La définition de ces détails de fonctionnement aide à établir l'objectif du récepteur dans le système de processus plus large et fournit une base claire pour finaliser sa configuration.
3.3 Réservoirs de mélange revêtus de PFA
Les réservoirs de mélange combinent deux matériaux ou plus ou maintiennent un mélange dans des conditions de fonctionnement contrôlées. En fonction de la tâche, l'équipement peut comprendre un agitateur, une entrée d'arbre, un ensemble d'entraînement, des joints, des instruments et des connexions de matériaux supplémentaires.
Le revêtement du réservoir n'est qu'un composant du système complet de contact avec le matériau. Toutes les autres pièces en contact avec le fluide, y compris les joints et les garnitures, doivent être prises en compte séparément pour vérifier leur compatibilité avec le fluide de traitement. Leurs limites de température et de pression doivent également être cohérentes avec le fonctionnement de l'équipement.
Les exigences mécaniques influencent également la configuration. Les propriétés attendues du liquide, l'objectif de mélange, la vitesse de fonctionnement requise et le comportement du processus doivent être établis avant que l'agencement de l'agitateur ne soit finalisé. L'interface entre l'ensemble de mélange et le récipient revêtu doit être revue afin que les exigences de chargement mécanique et d'accès soient prises en compte.
- Décrire les matériaux mélangés et les changements pertinents pendant l'exploitation.
- Préciser l'objectif de mélange et la disposition de l'agitateur requise.
- Identifiez les entrées d’arbre, les joints, les joints, les instruments et autres accessoires.
- Vérifiez l'accès au nettoyage et l'élimination des résidus des éléments internes.
L'agencement final doit répondre aux exigences du processus sans supposer que le même agitateur ou la même disposition de connexion est approprié pour chaque application de mélange.
3.4 Colonnes revêtues de PFA
Les colonnes revêtues peuvent être utilisées dans des opérations de séparation telles que la distillation et la rectification lorsque le processus nécessite une surface interne résistante à la corrosion. Leur configuration dépend de la fonction de séparation, des conditions de fonctionnement, des matériaux utilisés et de la construction des composants internes.
Contrairement à un simple récipient de stockage, une colonne peut contenir plusieurs caractéristiques internes qui influencent le contact entre les phases du processus. Selon la conception, l'agencement peut inclure des structures et des connexions internes qui doivent être coordonnées avec le processus de revêtement et les exigences d'inspection.
Les ingénieurs de procédés doivent définir la tâche de séparation prévue, la température et la pression de fonctionnement, la composition des matériaux et les exigences de l'équipement associé. La méthode de revêtement proposée doit être adaptée à la géométrie de la colonne et aux surfaces internes à protéger.
- Décrire le processus de séparation prévu et les étapes opérationnelles pertinentes.
- Identifiez les milieux de traitement et les changements de composition attendus.
- Fournissez les dimensions des colonnes, les positions de connexion et les détails de configuration interne.
- Établir comment la couverture et l’intégrité du revêtement seront évaluées sur les surfaces pertinentes.
Les spécifications de l'équipement doivent refléter le processus de séparation réel plutôt que de traiter une colonne comme un récipient de stockage de forme différente.
| Type d'équipement | Fonction principale | Objectif principal de la conception | Informations clés |
|---|---|---|---|
| Réservoir de stockage | Contient des matières chimiques pendant une période déterminée. | Confinement, conditions de stockage et accès aux transferts. | Support stocké et volume de travail. |
| Récepteur | Collecte le matériel d’un processus en amont. | Flux entrant, accumulation et décharge. | Séquence de transfert et disposition des connexions. |
| Cuve de mélange | Combine des matériaux ou maintient un mélange. | Agitation, interfaces d'arbre et accessoires en contact avec le fluide. | Fonction de mélange et propriétés des matériaux. |
| Colonne | Prend en charge un processus de séparation. | Configuration interne et conditions de processus. | Devoir de séparation et aménagement intérieur. |
Ce sont des distinctions fonctionnelles générales. Les dimensions réelles, les méthodes de revêtement et les limites de fonctionnement doivent être établies pour l'équipement et le processus spécifiés.
4. Compatibilité chimique et milieux de traitement
La compatibilité chimique doit être vérifiée à l'aide des informations réelles sur le processus plutôt que d'une large catégorie de matériaux. Bien que le PFA résiste à une gamme de produits chimiques corrosifs, l’adéquation d’un revêtement spécifique dépend de la composition, de la concentration, de la température et de la durée d’exposition.
Identifier la composition chimique complète
Commencez par énumérer les substances qui entreront en contact avec la surface enduite. Incluez les principaux ingrédients, les impuretés pertinentes, les additifs, les intermédiaires et les produits de réaction. Lorsque le procédé implique un mélange, la composition complète doit être décrite aussi précisément que le permettent les données de procédé disponibles.
Un nom chimique à lui seul peut ne pas refléter le comportement d’une solution concentrée ou d’un mélange à plusieurs composants. De même, la composition entrant dans une cuve peut différer de la composition présente ultérieurement dans un lot ou après une étape de séparation.
Pour les processus impliquant des conditions chimiques changeantes, identifiez les étapes importantes séparément. Cela permet d'évaluer le revêtement par rapport aux matériaux qu'il peut rencontrer tout au long du cycle de fonctionnement.
Tenir compte de la concentration et de la température
La concentration peut affecter l'évaluation de la compatibilité, en particulier lorsqu'un processus comprend une dilution, une évaporation, une concentration ou une réaction. La spécification doit distinguer les valeurs typiques des conditions minimales et maximales que l'équipement peut rencontrer.
La température doit être évaluée parallèlement à la composition. Un revêtement peut rencontrer différentes conditions pendant son fonctionnement normal, son chauffage, son refroidissement, son nettoyage ou son arrêt. Son adéquation doit être confirmée pour les combinaisons de composition chimique et de température pertinentes pour l'application.
Inclure les agents de nettoyage et les médias auxiliaires
Le nettoyage peut exposer la surface interne à des substances qui ne font pas partie de la production normale. Les solutions de nettoyage, les liquides de rinçage et les produits chimiques liés à l'entretien doivent donc être inclus dans l'examen de compatibilité partout où ils entrent en contact avec le revêtement.
La procédure de nettoyage complète est également importante. Sa température, son temps d'exposition et ses actions mécaniques peuvent affecter l'équipement même si le produit chimique de nettoyage lui-même est compatible avec le polymère. La compatibilité des joints, joints et autres composants en contact avec le fluide doit également être confirmée.
Tenir compte de la durée du contact et des variations de fonctionnement
Un récipient de stockage peut exposer son revêtement à un milieu pendant une période prolongée, tandis qu'un récepteur peut rencontrer un contact plus court mais répété. Un récipient de mélange peut subir des conditions locales plus variées à mesure que les matériaux sont combinés. Ces différentes tâches doivent être décrites lors de l’évaluation de l’adéquation du revêtement.
Les écarts de processus raisonnablement prévisibles doivent également être pris en compte. Des changements de concentration inattendus, des périodes de maintien prolongées ou une combinaison involontaire de matériaux peuvent éloigner le procédé de ses conditions de fonctionnement normales. Les spécifications de l'équipement doivent identifier les scénarios dans lesquels ils pourraient affecter le revêtement ou l'intégrité du récipient.
Liste de contrôle de compatibilité :
- Identités chimiques, concentrations et mélanges pertinents.
- Étapes du processus au cours desquelles la composition chimique change.
- Températures de contact minimales, normales et maximales.
- Liquides de nettoyage et autres produits auxiliaires en contact avec le revêtement.
- Durée de contact prévue et écarts de processus pertinents.
Si des données chimiques importantes ne sont pas disponibles, enregistrer l’incertitude pour examen technique. La compatibilité ne doit pas être considérée comme confirmée simplement parce qu'une description générale du matériau suggère une résistance au produit chimique principal.
5. Conditions de température, de pression et de vide
Les conditions de fonctionnement affectent ensemble le revêtement et le récipient métallique. La température influence le comportement du polymère et la compatibilité chimique, tandis que les conditions de pression et de vide affectent les exigences mécaniques imposées à l'ensemble complet. Ces paramètres doivent être évalués avant que la configuration soit approuvée.
Limites de température et cycles thermiques
Les informations produit fournies répertorient une plage de températures de fonctionnement de -20 °C à 260 °C pour la gamme d'équipements. Cette plage doit être confirmée par rapport au système de revêtement individuel, à la construction du récipient, au milieu chimique et aux conditions de fonctionnement. Cela ne doit pas être interprété comme une garantie que chaque configuration est adaptée sur toute la gamme.
Les spécifications doivent identifier la température normale, les températures maximales et minimales ainsi que les changements de température attendus pendant le démarrage, le fonctionnement, le nettoyage et l'arrêt. Si une réaction génère de la chaleur ou si le procédé utilise des cycles de chauffage et de refroidissement, ces étapes doivent être incluses dans l'évaluation.
Des changements rapides de température peuvent créer des exigences supplémentaires sur la relation entre le revêtement polymère et le substrat métallique. Les concepteurs doivent tenir compte du cycle, de la durée et de la fréquence attendus pour déterminer si l'équipement proposé est approprié.
Fonctionnement à pression positive
Enregistrez la pression de fonctionnement normale, la pression de conception et les conditions transitoires prévisibles. Le chargement du matériau, la formation de vapeur, la réaction, la décharge et les connexions à d'autres équipements de traitement peuvent produire des changements de pression qui influencent la conception du récipient.
La capacité de pression du récipient dépend de la conception structurelle et des accessoires concernés, et pas seulement du matériau de revêtement. Le corps, les joints, les buses, les couvercles et autres éléments contenant de la pression doivent être évalués conformément aux exigences de conception applicables.
Conditions de vide
Le service sous vide nécessite une évaluation explicite car il produit une différence de pression différente du fonctionnement à pression positive. Un vide peut se produire pendant le traitement, la condensation, le pompage ou d'autres étapes de fonctionnement.
La spécification doit identifier la pression absolue minimale, la température à laquelle le vide peut se produire, la durée d'exposition et le nombre attendu de cycles. La structure et le système de revêtement doivent être adaptés à ces conditions.
La résistance chimique à elle seule ne garantit pas l’adéquation au vide. L'adéquation d'un récipient sous pression positive ne doit pas non plus être considérée comme une preuve que la même configuration peut résister au vide spécifié.
Évaluer l’enveloppe opérationnelle combinée
La température, la pression et la composition chimique doivent être évaluées ensemble. Si une température maximale et une pression ou un vide extrême peuvent se produire au cours de la même étape du processus, cette combinaison doit être identifiée. Lorsque les étapes d'exploitation comportent des exigences différentes, l'examen de la conception doit refléter chaque étape plutôt que de combiner des limites non liées en une seule condition supposée.
| Paramètre | Informations requises | Examen technique |
|---|---|---|
| Température | Plage normale, extrêmes et cycle thermique. | Adéquation du revêtement et comportement thermique de l'assemblage. |
| Pression positive | Pression de fonctionnement, pression de conception et transitoires. | Conception structurelle et composants sous pression. |
| Vide | Pression absolue minimale, durée et température. | Adéquation du récipient complet sous la pression différentielle spécifiée. |
| Cycle de processus | Démarrage, arrêt, nettoyage et modifications répétées. | Conditions thermiques, mécaniques et chimiques combinées. |
6. Géométrie complexe et couverture du revêtement
La géométrie interne peut influencer à la fois l'application du revêtement et la capacité de l'équipement fini à remplir ses fonctions. Les surfaces plates ou relativement simples présentent des défis d'application différents de ceux des récipients comportant plusieurs ouvertures, transitions internes, zones étroites et connexions complexes.
Comprendre la disposition de la surface interne
Avant de choisir un revêtement, identifiez toutes les surfaces qui nécessitent une protection. Incluez la paroi principale de la cuve, les raccords internes, les buses, les transitions de connexion et les autres zones de contact avec le processus où les spécifications exigent une surface revêtue.
Les dessins doivent indiquer clairement quelles surfaces sont incluses et où se termine la limite enduite. Ceci est particulièrement utile lorsqu'un navire comprend plusieurs types de connexions ou composants produits à l'aide de différentes méthodes de fabrication.
Faites attention aux transitions et aux ouvertures
Les ouvertures des buses, les coins, les changements de diamètre et les transitions internes peuvent nécessiter plus d'attention qu'une grande surface accessible. Leur géométrie peut affecter l’accès au revêtement, la couverture, l’inspection et l’uniformité de la couche finie.
Ces domaines doivent être pris en compte lors de la conception de l’équipement, et pas seulement après le début de la fabrication. Lorsque l'accès est restreint, le plan de fabrication doit établir comment le revêtement sera appliqué et vérifié selon les critères requis.
Coordonner la géométrie avec l'inspection
La couverture du revêtement et l’inspection du revêtement sont étroitement liées. Une surface difficile à atteindre lors de l'application peut également être difficile à examiner après le processus de revêtement. La conception doit tenir compte des méthodes d'inspection sélectionnées pour l'équipement.
Les contrôles requis d’épaisseur, de couverture et d’intégrité doivent être définis en fonction de la construction spécifique du revêtement. Le plan d'inspection doit identifier quelles surfaces seront examinées, comment elles seront évaluées et quels résultats constituent une acceptation.
Envisagez la préparation de la surface et l’accès à la fabrication
Le processus de revêtement commence avant l'application du polymère. La préparation de la surface, l'état du substrat et l'accès aux zones requises peuvent influencer le processus de fabrication. Les exigences exactes en matière de préparation et d'application dépendent de la méthode sélectionnée et de la conception de l'équipement.
Des changements dimensionnels ou des modifications tardives peuvent affecter les surfaces disponibles pour l’application et l’inspection. Pour cette raison, la configuration du récipient doit être revue avant que les dessins de fabrication et les exigences en matière de revêtement ne soient finalisés.
Équilibrer les exigences de revêtement avec la fonctionnalité du processus
La structure interne d'un récipient doit satisfaire à la fois à la fonction du procédé et aux exigences de revêtement. Par exemple, un réservoir de mélange peut nécessiter des caractéristiques internes spécifiques pour remplir sa fonction prévue, tandis qu'une colonne peut inclure des composants nécessaires à la séparation. Ces fonctionnalités doivent être conçues et examinées dans le cadre du système d’équipement complet.
L'objectif est d'établir une configuration qui répond aux besoins du processus tout en permettant la couverture et l'inspection du revêtement requises. Ni la protection des surfaces ni la fonctionnalité des processus ne doivent être considérées isolément.
7. Inspection et vérification de la qualité
L'inspection permet de déterminer si le revêtement fabriqué répond aux exigences techniques convenues. Le plan d'inspection doit être élaboré pour l'équipement et le système de revêtement spécifiques, en tenant compte de la géométrie de l'équipement, des tâches liées au processus, des normes applicables et des critères d'acceptation.
Contrôle de l'épaisseur du revêtement
L'épaisseur du revêtement est une partie importante de la spécification où des exigences définies en matière d'épaisseur s'appliquent. La plage requise et la méthode de vérification doivent être confirmées avant la production. La méthode d'inspection doit être adaptée à la configuration du revêtement, du substrat et de l'équipement.
Les mesures doivent être évaluées par rapport aux critères convenus plutôt que de se fier à une déclaration générale selon laquelle le revêtement semble uniforme. Lorsque différents domaines ont des exigences différentes, le plan d'inspection doit identifier ces domaines et expliquer comment la conformité sera évaluée.
Détection des sténopés et intégrité du revêtement
La détection des sténopés peut permettre d'identifier certains défauts pouvant affecter la fonction barrière du revêtement. Son adéquation, sa procédure et ses critères d'acceptation dépendent du système de revêtement spécifique et de la conception de l'équipement.
La méthode doit être sélectionnée en fonction de l'épaisseur du revêtement, des caractéristiques du matériau, du substrat et des exigences techniques pertinentes. Les paramètres d’inspection ne doivent pas être supposés identiques pour chaque produit. La procédure convenue doit identifier l'équipement inspecté et la manière dont les résultats seront documentés.
Tests de pression et intégrité des équipements
Les informations produit fournies identifient les tests de pression parmi les contrôles spécifiés avant la livraison. Le type d'essai, la procédure et les conditions d'acceptation pertinents doivent être confirmés pour l'équipement individuel en fonction de sa conception et des exigences applicables.
Les tests de pression et l’inspection du revêtement portent sur différents aspects de l’assemblage fini. Un test structurel ou lié à la pression n'établit pas automatiquement l'intégrité du revêtement, tandis que l'examen du revêtement ne remplace pas les contrôles structurels nécessaires.
Inspection des zones difficiles
Les buses, ouvertures, coins et autres changements de géométrie peuvent nécessiter une inspection particulière. Leur emplacement et leur forme peuvent affecter l'accès à la surface revêtue et le choix de la méthode d'inspection.
Les exigences d’inspection doivent donc être coordonnées avec le dessin de l’équipement. Cela permet à l'équipe de fabrication d'identifier les zones critiques et d'établir comment chaque surface requise sera vérifiée avant la sortie de l'équipement.
Définir les enregistrements et les critères d'acceptation
Une spécification d'inspection utile identifie la procédure, la zone ou le composant évalué, les critères d'acceptation applicables et les documents requis pour l'examen. Selon le projet, le dossier peut inclure des dessins approuvés, des résultats d'épaisseur de revêtement, des enregistrements de détection de trous d'épingle, une documentation sur les tests de pression et des enregistrements des écarts acceptés.
La documentation exacte dépend des exigences du projet. En convenir avant la fabrication permet de garantir que le client et le fabricant utilisent les mêmes critères lors de l'examen du navire terminé.
Liste de contrôle pour la planification de l'inspection :
- Identifiez les surfaces de revêtement requises et les critères d’épaisseur.
- Définir la procédure de détection de sténopé applicable si nécessaire.
- Confirmer les exigences en matière d'essais de pression pour la conception de l'équipement.
- Identifiez les géométries difficiles qui nécessitent une attention d’inspection spécifique.
- Convenez des critères d’acceptation et des dossiers d’inspection requis.
8. Applications industrielles
Les cuves de traitement revêtues de PFA peuvent être envisagées dans les industries qui manipulent des milieux corrosifs ou qui nécessitent un contrôle du contact entre le matériau de traitement et une surface métallique. La configuration appropriée dépend du fonctionnement prévu, de la compatibilité chimique, de la conception de l'équipement et des conditions de fonctionnement.
Production de produits chimiques fins
La fabrication de produits chimiques fins peut impliquer plusieurs étapes de réaction, de stockage, de mélange et de séparation. Différentes étapes du processus peuvent exposer l’équipement à des compositions chimiques, des concentrations et des températures changeantes.
Un réservoir revêtu peut être envisagé pour le stockage de matériaux compatibles, tandis qu'un récipient de mélange revêtu peut être approprié lorsqu'une surface de protection interne et un agencement de mélange défini sont requis. Les étapes de séparation peuvent nécessiter une configuration de colonne conçue en fonction des fonctions du processus et de la géométrie interne.
Le processus de sélection doit identifier le matériau à chaque étape, le cycle de fonctionnement et les accessoires qui entrent en contact avec le fluide de traitement. Lorsque la composition chimique change au cours du traitement, l'évaluation de la compatibilité doit couvrir les étapes pertinentes.
Traitement pharmaceutique
Le traitement pharmaceutique peut impliquer le stockage, la réception, le mélange et le transfert de matières chimiques ou d’intermédiaires. Dans ces environnements, la sélection des équipements peut impliquer à la fois la compatibilité chimique et les exigences en matière de propreté des surfaces.
Une surface revêtue peut contribuer à réduire le contact direct entre les supports de traitement compatibles et le substrat métallique sous-jacent. Cependant, l'adéquation à un processus pharmaceutique particulier dépend également des critères de contrôle de contamination requis, de la configuration complète de l'équipement, des procédures de nettoyage et de la vérification de l'intégrité du revêtement.
Les ingénieurs de procédés doivent identifier les pratiques de nettoyage requises, les matériaux utilisés à chaque étape et les attentes en matière d'inspection. Une affirmation générale concernant la douceur de la surface ou la résistance chimique ne remplace pas une évaluation spécifique à l'application.
Nouvelles énergies et traitement chimique électronique
Certaines nouvelles applications énergétiques et chimiques électroniques impliquent des matériaux ou des processus corrosifs où le contrôle du contact métallique est important. Le stockage, le transfert, le mélange et les opérations associées peuvent donc nécessiter un équipement doté d'une surface de protection interne appropriée.
La composition chimique réelle et les conditions du procédé doivent guider la sélection. Lorsque le contrôle de la contamination est une priorité, le système de revêtement, les composants connectés, la méthode de nettoyage et les critères d'inspection doivent être pris en compte ensemble. L'équipement doit être évalué par rapport aux exigences d'un processus spécifique plutôt que sélectionné uniquement parce qu'il appartient à une industrie particulière.
Usines de laboratoire et à l’échelle pilote
Les laboratoires et les installations pilotes peuvent utiliser des récipients plus petits pour évaluer les réactions, les procédures de mélange ou les processus de séparation avant d'établir un dispositif de production plus vaste. Un tel équipement nécessite toujours une définition claire de la compatibilité chimique, de la température de fonctionnement, de la pression ou du vide et des exigences en matière de contact avec les matériaux.
Les connexions et les configurations internes peuvent être particulièrement importantes lorsque l'équipement doit s'adapter à différentes étapes de processus ou instruments. Le plan d'inspection doit également être adapté à la conception du navire et aux conditions d'exploitation prévues.
Lorsqu’un processus pilote est ensuite étendu à plus grande échelle, la conception doit être réévaluée au lieu de simplement multiplier la capacité du navire. Les changements dans les dimensions, le comportement du mélange, les conditions thermiques et les exigences de pression peuvent modifier les considérations techniques.
Adaptez le type d’équipement à l’application
La classification industrielle ne permet pas à elle seule de déterminer si un navire particulier convient. Une obligation de stockage dans une usine de chimie fine peut avoir des exigences différentes de celles d'une opération de séparation dans la même installation. La fonction du procédé, les conditions de fonctionnement, les spécifications du revêtement et la disposition de l'installation doivent rester les principaux facteurs de sélection.
- Pour le stockage, définissez le support, la durée de conservation, le volume utilisable et les besoins de transfert.
- Pour la réception, précisez les caractéristiques du flux entrant et les modalités de déchargement.
- Pour le mélange, identifiez la fonction de mélange, la configuration de l'agitateur et les accessoires en contact avec le fluide.
- Pour la séparation, fournissez les exigences du processus, la géométrie de la colonne et la configuration interne.
9. Pratiques de nettoyage, d'entretien et d'exploitation
L’adéquation continue des équipements revêtus dépend d’une installation, de procédures d’exploitation, de pratiques de nettoyage et d’entretien appropriées. Une bonne protection de surface à la livraison ne supprime pas la nécessité de gérer les conditions d’exploitation et d’inspecter le navire en service.
Manipuler et installer le navire avec soin
Le transport, le levage et le positionnement doivent suivre les instructions de manipulation approuvées de l'équipement et les dispositions de levage désignées. Des impacts incontrôlés ou des méthodes de levage inadaptées peuvent endommager le revêtement ou d'autres parties de l'ensemble même si l'extérieur du récipient ne présente aucun signe évident de dommage.
Lors de l'installation, vérifiez que les supports du récipient et les raccords de tuyauterie sont alignés avec la disposition approuvée. Un alignement forcé ou des charges imprévues sur les buses peuvent introduire des contraintes qui n'ont peut-être pas été incluses dans les hypothèses de conception initiales.
Avant le début de l'opération, vérifiez la configuration installée par rapport aux dessins approuvés. Confirmez la position du navire, les connexions, les instruments et les accessoires, et effectuez les vérifications préalables à la mise en service requises.
Contrôler les conditions de démarrage et d'arrêt
Les procédures d'exploitation doivent établir comment le récipient est rempli, chauffé ou refroidi, mis sous pression le cas échéant, et remis dans un état sûr. Lorsque le vide, les cycles thermiques ou des changements rapides dans les conditions du procédé sont possibles, ces scénarios doivent être inclus dans les instructions d'utilisation approuvées.
Des changements inattendus de pression, de température ou de composition chimique peuvent déplacer l'équipement en dehors de son enveloppe de fonctionnement approuvée. Les procédures devraient expliquer comment de tels écarts sont reconnus et traités plutôt que de permettre au navire de continuer à fonctionner dans des conditions non évaluées.
Sélectionnez des produits de nettoyage compatibles
Les produits de nettoyage doivent être compatibles avec le revêtement et tout autre composant mouillé. La température de nettoyage, la durée du contact, la procédure de rinçage et l'éventuelle action mécanique doivent également être prises en compte. La compatibilité avec le fluide de traitement principal n'établit pas automatiquement l'adéquation au processus de nettoyage.
Les méthodes de nettoyage des surfaces doivent suivre les instructions de l'équipement. Les outils ou procédures abrasifs susceptibles de rayer, couper ou endommager le revêtement ne doivent pas être utilisés à moins qu'ils ne soient spécifiquement approuvés pour la construction concernée.
La conception des équipements affecte également les résultats du nettoyage. Le drainage, l'accès, les connexions internes et les zones où les matériaux peuvent s'accumuler doivent être pris en compte lors de l'établissement de la procédure de nettoyage.
Inspecter les signes de dommages à la surface
L'entretien de routine doit suivre les exigences d'inspection appropriées à l'application. Des dommages visibles, un comportement de fonctionnement inhabituel ou des modifications autour des connexions peuvent nécessiter un examen plus approfondi. Le processus d'inspection doit suivre la méthode approuvée plutôt que de se fier uniquement à l'apparence visuelle.
Si un défaut de revêtement est suspecté, la cause et l’étendue doivent être évaluées avant toute réparation ou modification. Les méthodes de réparation doivent être adaptées au système de revêtement d'origine, au substrat, à la géométrie de l'équipement et aux conditions de traitement prévues.
Tenir des registres d'exploitation précis
Les enregistrements des conditions de fonctionnement, des activités de nettoyage, des résultats d’inspection, des travaux de maintenance et des modifications des équipements peuvent aider à identifier les problèmes récurrents. Ils permettent également de comparer les conditions de conception d'origine et les exigences réelles du processus.
Si le milieu chimique, la concentration, la température de fonctionnement, la pression ou la méthode de nettoyage changent considérablement, l'équipement doit être révisé avant l'introduction du processus révisé. Un navire approuvé pour un ensemble de conditions ne devrait pas automatiquement être considéré comme adapté à une application différente.
10. Équipement enduit et équipement doublé
Le revêtement PFA et le revêtement en feuille sont des approches différentes pour créer une surface interne résistante à la corrosion. L'option appropriée dépend de la géométrie du récipient, des exigences du processus, des spécifications du revêtement ou du revêtement intérieur, des conditions de fonctionnement et de la méthode de fabrication.
En quoi les méthodes de construction diffèrent
Un revêtement PFA est appliqué sur le substrat métallique à l'aide d'un procédé d'application adapté. Cette approche peut être envisagée pour certaines structures internes où la méthode de revêtement peut fournir la couverture requise et où la géométrie complexe rend l'accès à la surface et l'uniformité des considérations de conception importantes.
L'équipement doublé de feuilles utilise un revêtement polymère séparé installé à l'intérieur du navire. Sa construction, ses joints, ses transitions, ses dispositions de fixation et sa géométrie diffèrent de ceux d'un revêtement appliqué. Chaque méthode doit être évaluée selon ses propres exigences techniques.
Pourquoi la géométrie influence la décision
La géométrie du récipient peut affecter la manière dont une couche de protection interne est installée ou appliquée, ainsi que la manière dont son intégrité est inspectée. De nombreuses buses, des caractéristiques internes complexes et des changements dans la direction de la surface peuvent influencer la méthode de construction la plus pratique pour l'application prévue.
Cependant, la géométrie complexe ne suffit pas à elle seule à établir qu’une méthode est toujours préférable. Le processus de fabrication spécifique, la couverture réalisable, les exigences d'inspection et les conditions de performance doivent être examinés avant que la sélection finale ne soit faite.
Comparez les exigences complètes en matière d'équipement
La sélection doit porter sur le milieu chimique, la température de fonctionnement, la pression ou le vide, les dimensions du récipient, les détails internes requis et les pratiques de maintenance attendues. La spécification doit également clarifier la manière dont l'intégrité du revêtement ou du revêtement intérieur sera évaluée et quels critères déterminent l'acceptation.
| Facteur de comparaison | Revêtement PFA appliqué | Construction doublée de feuilles |
|---|---|---|
| Méthode de construction | Revêtement polymère appliqué sur le substrat métallique. | Doublure en feuille de polymère séparée installée à l’intérieur du récipient. |
| Considérations géométriques | L’accès et la couverture de l’application doivent être évalués pour la forme interne. | L'installation des feuilles, les joints, les transitions et les dimensions internes doivent être révisés. |
| Vérification de la qualité | Les méthodes d’inspection doivent être adaptées au matériau du revêtement, à son épaisseur et à la géométrie de l’équipement. | L'inspection doit être adaptée à la construction du revêtement, aux joints et à la configuration du récipient. |
| Aptitude opérationnelle | Dépend de l’intégrité du revêtement, de la compatibilité chimique, des conditions de température et de pression. | Dépend de la compatibilité du revêtement, de la construction, des joints et des conditions de fonctionnement. |
| Décision de conception | Déterminez où la couverture d’application et l’inspection du revêtement peuvent répondre aux spécifications. | Déterminez où la construction en tôle proposée répond aux exigences en matière d'équipement. |
Cette comparaison décrit les différences générales de construction. Il n’établit pas que l’une ou l’autre méthode soit universellement meilleure ou adaptée à chaque processus chimique.
La décision doit respecter les exigences techniques de chaque demande. La compatibilité chimique, la conception de l'équipement complet, la capacité de fabrication, l'inspection et les limites de fonctionnement doivent tous être pris en compte avant qu'une méthode de revêtement ou de revêtement soit approuvée.
11. Préparer une spécification technique
Une spécification bien préparée donne à l'équipe d'ingénierie de l'équipement les informations nécessaires pour évaluer le navire proposé et identifier les questions de conception non résolues. Il doit expliquer les tâches du processus, l'environnement chimique, l'enveloppe de fonctionnement mécanique, les dimensions, les exigences de connexion et les attentes en matière de qualité.
La séquence suivante peut aider à organiser les informations avant une revue de conception ou une demande de devis.
-
Définir la fonction de l'équipement.
Identifiez si le récipient sera utilisé pour le stockage, la réception, le mélange ou la séparation. Décrire le flux de matières, les équipements connectés et les étapes opérationnelles qui définissent leur rôle dans le processus.
-
Documentez le support de processus.
Énumérez les substances chimiques, les concentrations, les mélanges pertinents, les impuretés, les produits de réaction et les agents de nettoyage susceptibles d'entrer en contact avec la surface interne.
-
Établir l’enveloppe de fonctionnement.
Spécifiez les températures normales et extrêmes, la pression de fonctionnement et de conception, les conditions de vide le cas échéant et les étapes du processus dans lesquelles ces conditions peuvent se produire.
-
Confirmez la capacité et les dimensions.
Indiquez la capacité nominale, le volume utile requis, les dimensions hors tout, les restrictions d'installation, les exigences de support et l'accès de maintenance disponible.
-
Préparez le planning de branchement et d’accessoires.
Identifiez les buses, les ouvertures, les drains, les évents, les instruments, les agencements d'agitateurs et autres composants. Incluez la position, la taille, le type de connexion et les informations de dessin pertinentes.
-
Définir les exigences en matière de revêtement et d’inspection.
Spécifiez les zones à recouvrir, les critères d'épaisseur pertinents, les contrôles d'intégrité applicables, les tests de pression requis, les critères d'acceptation et la documentation nécessaire.
-
Examiner les besoins d’installation et de maintenance.
Identifiez les restrictions d'accès, les interfaces de connexion, les exigences de nettoyage, les pratiques de maintenance attendues et toute limitation découlant de la configuration existante de l'usine.
-
Résoudre les questions techniques ouvertes.
Enregistrez les informations chimiques manquantes, les conditions de fonctionnement incertaines, les dimensions contradictoires et les détails qui nécessitent une confirmation avant que la conception finale ne soit approuvée.
Liste de contrôle des informations techniques
| Catégorie | Informations requises | But |
|---|---|---|
| Obligation de processus | Fonction de l'équipement, étapes de fonctionnement, flux de matériaux et équipements connectés. | Établit la configuration requise. |
| Milieu chimique | Composition, concentration, mélanges, impuretés et agents nettoyants. | Prend en charge l'évaluation de la compatibilité. |
| Conditions de fonctionnement | Variations de température, de pression, de vide et de processus. | Définit l’enveloppe opérationnelle. |
| Dimensions | Capacité nominale, volume utile, encombrement et contraintes d'installation. | Vérifie la capacité et l’intégration de l’usine. |
| Relations | Positions des buses, ouvertures, instruments, détails de l'agitateur et accessoires. | Coordonne les interfaces et l’agencement interne. |
| Assurance qualité | Épaisseur du revêtement, contrôles d'intégrité, tests de pression et critères d'acceptation. | Définit la manière dont la conformité sera vérifiée. |
Lorsque des dessins sont disponibles, incluez-les dans l’examen technique. Les dispositions de tuyauterie existantes, les détails des fondations et les restrictions d'installation peuvent être importants lorsque le navire doit s'intégrer dans une usine établie.
Si un paramètre requis est inconnu, rendez cette incertitude visible. Une liste claire des éléments en suspens permet aux parties responsables de traiter les informations manquantes avant que la spécification proposée ne soit finalisée.
12. Erreurs de sélection courantes
De nombreux problèmes de spécification des équipements découlent du fait que le revêtement est le seul facteur déterminant l’adéquation. Un processus de sélection fiable prend également en compte la structure métallique, la géométrie de l'équipement, les conditions de fonctionnement, l'installation et l'inspection requise.
En supposant que la résistance chimique générale garantit l'adéquation
Une déclaration générale sur la résistance chimique du PFA n'établit pas la compatibilité avec chaque concentration, mélange ou température de fonctionnement. L'application réelle peut inclure des agents de nettoyage ou des étapes de processus avec différentes compositions chimiques.
Meilleure approche :Identifiez tous les milieux de traitement pertinents et confirmez la compatibilité par rapport aux conditions réelles de température, de concentration, d'exposition et de fonctionnement.
Traiter une plage de température indiquée comme universelle
Une gamme d'équipements publiée peut décrire l'offre de produits prévue, mais la limite autorisée pour un navire individuel dépend de sa construction, de son système de revêtement, de son fluide, de sa pression et de son cycle de fonctionnement.
Meilleure approche :Confirmez les limites de température pour la configuration sélectionnée et évaluez les combinaisons de température et de pression qui se produisent en service.
Spécifier uniquement la capacité du navire
La capacité à elle seule ne permet pas d'établir les dimensions globales, le volume utile, les positions de connexion ou les exigences d'installation. Un récipient avec le volume nominal correct peut néanmoins ne pas être adapté à la configuration de l'installation disponible ou au fonctionnement du processus prévu.
Meilleure approche :Spécifiez ensemble le volume de travail, les dimensions principales, les exigences de connexion, les restrictions d'accès et les dispositions de support.
Surplomber les fonctionnalités internes complexes
Les ouvertures, les coins, les transitions et les composants internes peuvent affecter l'application du revêtement, la couverture et l'accès pour l'inspection. Si ces caractéristiques ne sont pas examinées à temps, des exigences importantes pourraient être difficiles à satisfaire une fois la fabrication commencée.
Meilleure approche :Fournir un dessin suffisamment détaillé et définir les surfaces à protéger, ainsi que la méthode d'inspection des zones critiques.
Ignorer les accessoires et les composants en contact avec le fluide
La surface principale revêtue peut être compatible avec le milieu de traitement alors qu'un joint, une garniture, un instrument ou un autre composant associé ne l'est pas. Ces pièces doivent être examinées séparément en tant qu'éléments du système d'équipement complet.
Meilleure approche :Incluez les accessoires pertinents dans l’examen de la compatibilité des matériaux et des conditions de fonctionnement.
Laisser les critères d'inspection non définis
Une exigence générale relative à un revêtement de haute qualité ne précise pas comment la couche finie sera examinée ni ce qui constitue une acceptation. Cela peut rendre la vérification incohérente ou incomplète.
Meilleure approche :Convenez des procédures d'inspection applicables, des exigences d'épaisseur, des contrôles d'intégrité, des conditions de test et des enregistrements avant la production.
Ne pas réévaluer un processus modifié
Un récipient sélectionné pour un processus peut ne pas rester adapté si le milieu chimique, la concentration, la température, la pression ou la procédure de nettoyage changent. Même une modification relativement mineure du processus peut affecter une ou plusieurs des hypothèses initiales.
Meilleure approche :Examiner les modifications par rapport aux spécifications de l'équipement approuvées avant d'introduire les conditions de fonctionnement révisées.
Principe de sélection :Le revêtement, la structure du récipient, les tâches liées au processus et le plan d'inspection doivent être évalués ensemble. Confirmer un seul de ces éléments ne suffit pas pour établir l’adéquation de l’ensemble de l’équipement complet.
13. Examen de la configuration et de la conception personnalisée
Les cuves de traitement industriel doivent souvent s'adapter à une capacité, un agencement d'installation, un agencement de connexion ou une configuration interne particuliers. La personnalisation peut répondre à ces exigences, mais la conception proposée doit rester cohérente avec les conditions de fonctionnement chimiques et mécaniques prévues.
Zhuoyanfournit des services de conception et de fabrication de revêtements anticorrosion industriels et d'équipements chimiques. Les configurations d'équipement peuvent être discutées en fonction du type de récipient requis, des dimensions, de la structure interne, de la disposition des buses et des conditions de processus spécifiées.
Commencez par l'application prévue
La discussion initiale devrait établir ce que le navire doit faire et quelles surfaces nécessitent une protection contre la corrosion. Un réservoir de stockage peut nécessiter un agencement relativement simple de connexions de transfert, tandis qu'un réservoir ou une colonne de mélange peut nécessiter une configuration interne plus détaillée.
La définition des fonctions essentielles du processus permet de distinguer les fonctionnalités requises des accessoires en option. Il établit également une base plus précise pour examiner la géométrie du navire, la couverture du revêtement, les conditions d'exploitation et l'accès pour la maintenance.
Fournir les dimensions et les détails de connexion
Le volume du récipient, les dimensions hors tout, la position des buses, les ouvertures d'accès, les supports et les exigences en matière d'accessoires doivent être documentés aussi clairement que possible. Si l'équipement doit se connecter à un système existant, les dessins de l'installation et les dimensions de l'interface pertinents doivent être inclus.
Les détails doivent être vérifiés ensemble plutôt qu’individuellement. Un changement dans la position d'une buse, par exemple, peut influencer l'alignement de la tuyauterie, l'accès interne et les zones nécessitant une inspection du revêtement.
Confirmer les conditions d’exploitation avant approbation
Les exigences en matière de milieu chimique, de concentration, de température, de pression ou de vide et le cycle de traitement doivent être examinés avant que la configuration ne soit finalisée. Toute incertitude susceptible d'affecter l'adéquation du revêtement ou la conception structurelle doit rester un élément technique ouvert jusqu'à ce qu'elle soit résolue.
Lorsque l'application implique des températures élevées, des changements de pression ou un fonctionnement sous vide, la configuration sélectionnée doit être spécifiquement évaluée pour ces conditions. Une description générale de la gamme d'équipements ne doit pas remplacer la confirmation des limites applicables au navire proposé.
Coordonner les exigences de fabrication et de qualité
Les documents techniques approuvés doivent identifier la construction de l'équipement prévu, les exigences en matière de revêtement, les connexions, les accessoires et les critères d'inspection pertinents. Cela fournit une base commune pour examiner le produit fabriqué.
Les contrôles d'épaisseur de revêtement, la détection de trous d'épingle, les tests de pression et autres inspections doivent être spécifiés lorsque la conception de l'équipement l'exige. Leurs méthodes applicables et leurs limites d'acceptation doivent être convenues avant le lancement de la fabrication.
Préparer les informations pour une discussion technique
- Type d'équipement et fonction de processus prévue.
- Composition chimique, concentration, mélanges et supports de nettoyage.
- Températures de fonctionnement normales et extrêmes.
- Conditions de pression de fonctionnement, de pression de conception et de vide, le cas échéant.
- Capacité nominale requise, volume utile et dimensions hors tout.
- Calendrier des buses, positions de connexion, caractéristiques internes et accessoires.
- Épaisseur du revêtement, inspection de l’intégrité, tests et exigences d’acceptation.
- Dessins d'installation, interfaces d'usine et restrictions d'accès.
Ces détails constituent un point de départ pratique pour l’évaluation technique et l’offre. La conception finale doit être confirmée après examen des exigences chimiques, mécaniques, dimensionnelles et de qualité pour le service prévu.
14. Questions fréquemment posées
Les réponses suivantes couvrent les questions courantes sur le revêtement PFA, la configuration de l'équipement, les conditions de fonctionnement et l'évaluation technique.
À quoi sert le revêtement PFA dans le traitement chimique ?
Le revêtement PFA crée une barrière en fluoropolymère sur une surface métallique pour fournir une protection contre la corrosion aux milieux de traitement compatibles. Il peut être utilisé dans les réservoirs de stockage, les récepteurs, les réservoirs de mélange et les colonnes. La configuration appropriée dépend de la compatibilité chimique, de la géométrie de l'équipement, des conditions de fonctionnement et des exigences du procédé.
Quelle est la différence entre les équipements revêtus de PFA et ceux revêtus de tôle ?
Un revêtement est appliqué sur le substrat métallique, tandis que l'équipement revêtu de tôle utilise un revêtement polymère séparé installé à l'intérieur du récipient. Les méthodes impliquent différentes considérations de construction et d’inspection. La sélection dépend de la géométrie de la cuve, des conditions du procédé, des exigences en matière de revêtement ou de revêtement et de la méthode de fabrication adaptée à l'application.
Quelle plage de température est spécifiée pour cette gamme d’équipement ?
Les informations produit fournies répertorient une plage de température de -20°C à 260°C. Cette plage doit être confirmée pour le récipient sélectionné, la construction du revêtement, le fluide chimique, les conditions de pression et le cycle de fonctionnement. Il ne faut pas supposer qu’elle s’applique automatiquement à chaque configuration d’équipement.
Les dimensions du navire et la configuration interne peuvent-elles être personnalisées ?
La configuration de l'équipement peut être discutée en fonction du type de récipient requis, de la capacité, des dimensions, de la position des buses, de la structure interne et des accessoires de processus. L'agencement réalisable dépend de l'application prévue, de la méthode de fabrication, des exigences de revêtement et des conditions de fonctionnement spécifiées.
Comment évaluer la compatibilité chimique ?
Identifiez la composition chimique complète, la concentration, la température de fonctionnement, la durée d'exposition et tous les agents de nettoyage ou variations de processus pertinents. La compatibilité doit être confirmée pour le revêtement sélectionné et les conditions réelles de fonctionnement. Une déclaration générale sur la résistance chimique ne remplace pas une évaluation spécifique à l'application.
Quelles méthodes de contrôle peuvent être utilisées pour le revêtement ?
Les informations produit fournies spécifient la détection des trous d'épingle, l'inspection de l'épaisseur du revêtement et les tests de pression avant la livraison. Les procédures exactes et les critères d'acceptation doivent être confirmés pour chaque équipement et sa construction. Ces contrôles portent sur différents aspects de l’état du revêtement et de l’intégrité de l’équipement.
Un revêtement lisse garantit-il un nettoyage facile ?
Non. Une surface lisse peut contribuer à réduire la rétention de matériaux, mais la nettoyabilité réelle dépend également de la géométrie du récipient, des caractéristiques des résidus, du drainage, de l'accès, des agents de nettoyage, de la température et des procédures de nettoyage. La conception complète de l’équipement et la méthode de nettoyage prévue doivent être évaluées ensemble.
Quelles informations sont nécessaires pour demander une configuration d’équipement adaptée ?
Fournissez la fonction de processus prévue, la composition et la concentration chimiques, les exigences de température de fonctionnement, de pression ou de vide, la capacité requise, les dimensions hors tout, la disposition des connexions, les caractéristiques internes, les accessoires et les exigences d'inspection. Les dessins d'usine existants et les restrictions d'installation peuvent également aider l'équipe d'ingénierie à évaluer l'agencement proposé.
15. Considérations techniques finales
ChoisirÉquipements enduits de PFApour un procédé chimique nécessite une évaluation coordonnée de la compatibilité du revêtement, de la couverture de la surface, de la structure de l'équipement, des conditions de fonctionnement et des exigences du procédé. Les réservoirs de stockage, les récepteurs, les réservoirs de mélange et les colonnes remplissent différentes fonctions, de sorte que chaque configuration doit être développée en fonction de sa fonction prévue.
Une spécification fiable doit définir le milieu chimique et sa concentration, la plage de température, les conditions de pression ou de vide, la capacité, les dimensions, les connexions et les accessoires. Les exigences en matière d'épaisseur de revêtement, la détection des trous d'épingle, les tests de pression et d'autres critères d'inspection applicables doivent également être établis avant la fabrication.
L'installation, le nettoyage, la maintenance et les variations prévisibles des processus font partie de l'évaluation globale de l'équipement. Ils aident à déterminer si la construction proposée et l'agencement de revêtement sont appropriés aux conditions prévues tout au long du cycle d'exploitation.
En définissant ces exigences dès le début et en résolvant les incertitudes techniques avant l'approbation de la conception, les ingénieurs de procédés peuvent créer une base plus claire pour la configuration des équipements, la vérification de la qualité et l'intégration dans le système de production.
Discutez de vos exigences en matière de revêtement PFA
Fournissez votre milieu chimique, sa concentration, sa température de fonctionnement, ses conditions de pression ou de vide, sa capacité, sa configuration de connexion et ses exigences en matière d'inspection du revêtement pour entamer une discussion technique sur la configuration de l'équipement approprié.
Soumettez vos besoins en équipement
