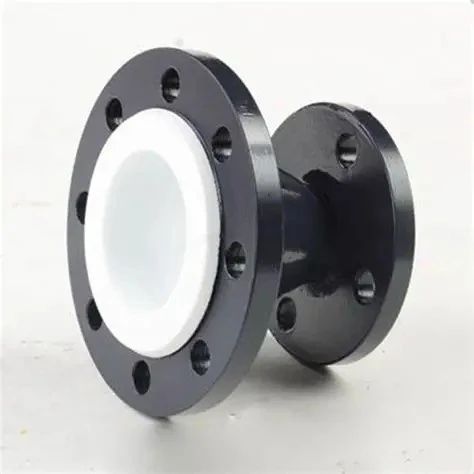

Les réducteurs revêtus de PTFE sont conçus pour connecter des tuyaux de différents diamètres dans des systèmes de tuyauterie industrielle résistant à la corrosion. Ils assurent une transition progressive entre des sections de tuyaux plus grandes et plus petites tout en maintenant un passage d'écoulement revêtu pour les fluides corrosifs.Zhuoyanest un fabricant et fournisseur basé en Chine de raccords revêtus de PTFE destinés aux applications chimiques, pharmaceutiques et autres processus industriels.
Le revêtement interne en PTFE sépare le fluide transporté du corps du réducteur en acier, aidant ainsi à protéger le substrat métallique de la corrosion causée par les fluides acides, alcalins et autres produits chimiques compatibles. Zhuoyan propose des diamètres d'entrée et de sortie personnalisés, des longueurs de réducteur et des spécifications de bride pour correspondre aux différentes configurations de pipelines et exigences de connexion.
La principale différence entre les réducteurs concentriques et excentriques réside dans la position de leurs axes médians. Cette distinction structurelle affecte la façon dont le réducteur s'insère dans le pipeline et la façon dont le gaz ou le liquide peut s'accumuler dans une section de tuyau horizontale.
| Type de réducteur | Conception structurelle | Considérations de sélection typiques |
|---|---|---|
| Réducteur concentrique doublé de PTFE | L'entrée et la sortie partagent la même ligne centrale, formant une transition symétrique. | Convient lorsque la ligne centrale du tuyau doit rester alignée, y compris dans de nombreux arrangements de tuyauterie verticale. Confirmez l'orientation de l'installation et l'espace disponible. |
| Réducteur excentrique doublé de PTFE | L'entrée et la sortie ont des lignes centrales décalées, un côté restant plat. | Souvent envisagé pour la tuyauterie horizontale lorsque l’accumulation de gaz ou la rétention de liquide doit être gérée. L'orientation du côté plat dépend de la priorité accordée à la prévention des poches d'air ou à la facilitation du drainage. |
Pour les conduites d'aspiration de pompe, un réducteur excentrique installé avec le côté plat vers le haut peut aider à prévenir les poches d'air. Dans les applications nécessitant un drainage complet, une disposition côté plat vers le bas peut être plus appropriée. La configuration finale doit être confirmée par rapport à la disposition de la tuyauterie et aux exigences d'exploitation plutôt que d'être sélectionnée uniquement en fonction de l'orientation du pipeline.
Un réducteur doit correspondre à la fois aux dimensions des tuyaux connectés et aux dimensions d'installation. Shandong Zhuoyan New Materials Co., Ltd. peut personnaliser le diamètre d'entrée, le diamètre de sortie, la longueur du réducteur et la norme de bride en fonction des exigences du projet.
Pour les projets de remplacement, vérifier les dimensions du réducteur et les interfaces de bride existantes avant de commander peut aider à éviter les erreurs d'installation. Pour les nouveaux systèmes de tuyauterie, la géométrie du réducteur doit être sélectionnée en même temps que les tuyaux et autres raccords environnants.
Le revêtement en PTFE fournit une barrière interne résistante à la corrosion entre le fluide de traitement et le corps en acier. Sa compatibilité chimique doit être évaluée en fonction de la composition du fluide, de sa concentration, de sa température de fonctionnement et des conditions de service.
La transition interne douce permet d'éviter un changement inutilement brusque du passage d'écoulement lors du raccordement de tuyaux de différents diamètres. Une géométrie de réducteur correctement adaptée peut aider à limiter les perturbations du débit et la rétention du fluide, bien que la résistance réelle au débit et les turbulences dépendent également du débit, du rapport de diamètre, de la longueur du réducteur et de la conception de la tuyauterie plus large.
Avant expédition, chaque réducteur revêtu de PTFE est soumis à une inspection par sténopé d'étincelle à haute tension pour vérifier l'intégrité du revêtement. Cette inspection permet d'identifier les discontinuités potentielles dans la barrière PTFE avant l'installation du raccord dans la ligne de traitement.
Un réducteur concentrique maintient une ligne centrale commune entre l'entrée et la sortie, tandis qu'un réducteur excentrique a une ligne centrale décalée et un côté plat. Les conceptions concentriques sont généralement envisagées lorsqu’un alignement de la ligne centrale est requis. Les conceptions excentriques peuvent être utiles dans les lignes horizontales où l'accumulation d'air ou la rétention de liquide doit être contrôlée. Le type et l'orientation appropriés dépendent de la disposition de la tuyauterie et des exigences de fonctionnement.
Une configuration excentrique peut être envisagée pour le service à lisier, sous réserve de confirmation technique. L'adéquation dépend de la composition de la boue, des caractéristiques des particules solides, des conditions d'écoulement, de la géométrie du réducteur et des exigences du revêtement. Veuillez fournir les détails du support et les conditions de fonctionnement pour évaluation avant de commander.
Oui. La norme de bride et les dimensions de raccordement peuvent être spécifiées en fonction de la conception de la tuyauterie. Veuillez fournir les spécifications des brides existantes, les tailles nominales des tuyaux et les dessins pertinents afin que la configuration de connexion requise puisse être confirmée.
Veuillez fournir les diamètres d'entrée et de sortie, le type de réducteur, la longueur requise, la norme de bride, le fluide transporté, la température de fonctionnement, les conditions de pression et la quantité. Pour les projets de remplacement, les dessins de produits existants ou les mesures dimensionnelles sont également utiles.
Contactez Zhuoyan pour connaître les exigences personnalisées en matière de réducteurs revêtus de PTFE. En tant que fabricant et fournisseur basé en Chine, nous pouvons discuter des dimensions du réducteur, des configurations concentriques ou excentriques et des connexions à brides en fonction de la conception de votre pipeline. Soumettez vos exigences techniques pour demander des détails sur le produit et un devis d’usine.
