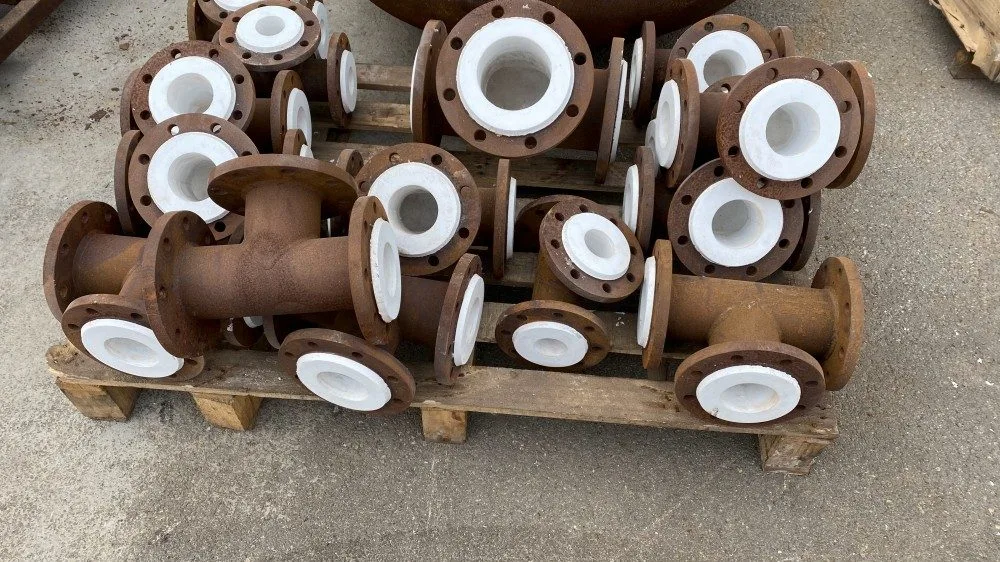

Té chimique résistant aux acides doublé de PTFE

Le té chimique résistant aux acides doublé de PTFE Zhuoyan est un raccord de tuyauterie conçu pour la résistance chimique dans les systèmes de canalisations industrielles. Le produit comporte une coque extérieure en métal combinée à un revêtement intérieur en PTFE, utilisant la résistance mécanique de l'acier et l'inertie chimique du PTFE. La structure en T comprend un tuyau principal et un tuyau de dérivation formant une forme en « T », permettant une dérivation ou une convergence de fluide dans des réseaux de canalisations. Cette technologie de revêtement empêche le contact direct entre les fluides corrosifs et le substrat métallique, réduisant ainsi le risque de fuite induite par la corrosion et prolongeant la durée de vie. Les tés Zhuoyan doublés de PTFE sont fabriqués en accordant une attention particulière à la densité du revêtement et à la cohérence de l'épaisseur pour répondre aux exigences industrielles.

Qu'est-ce qu'un té chimique résistant aux acides avec revêtement en PTFE ?

Un té chimique résistant aux acides doublé de PTFE (également appelé pièce en T doublé de PTFE ou té chimique) est un composant de pipeline constitué d'un corps métallique recouvert de polytétrafluoroéthylène (PTFE) sur la surface intérieure. Il sert de branchement dans les systèmes de tuyauterie, permettant de diviser le débit d'une entrée en deux sorties ou de combiner deux entrées en une seule sortie. Le revêtement en PTFE agit comme une barrière entre le fluide transporté et la coque métallique, protégeant le tuyau des attaques chimiques. Cette conception est particulièrement adaptée aux applications impliquant des produits chimiques agressifs, des fluides de haute pureté ou des températures élevées où les raccords métalliques standard pourraient souffrir de corrosion ou de contamination. Les tés chimiques résistants aux acides revêtus de PTFE sont disponibles dans des configurations de té égal et de té réduit et peuvent être fabriqués en différentes tailles pour s'adapter à différents diamètres de tuyaux.

Applications

Les tés chimiques résistants aux acides revêtus de PTFE sont utilisés dans les systèmes de tuyauterie industrielle qui transportent des fluides corrosifs, des liquides de haute pureté ou des fluides nécessitant un contrôle de la contamination.

Les domaines d'application courants comprennent :

· Industrie chimique :Transport d'acides forts (acide sulfurique, acide nitrique, acide chlorhydrique), d'alcalis forts (hydroxyde de sodium, hydroxyde de potassium) et de solvants organiques dans les usines chimiques.

· Industrie pharmaceutique :Transport de réactifs et d'ingrédients actifs de haute pureté où la pureté du produit doit être maintenue.

· Pétrochimie et pétrole et gaz :Traitement et transport d'hydrocarbures corrosifs, de gaz acides et d'additifs chimiques.

· Traitement de l'eau :Manipulation de produits chimiques de traitement corrosifs, d’eau de Javel et d’eaux usées contenant des composants agressifs.

· Transformation des aliments :Transfert d’ingrédients alimentaires acides ou alcalins et de solutions de nettoyage là où l’hygiène et la résistance à la corrosion sont requises.

· Industrie des semi-conducteurs :Livraison d'eau ultra pure et de réactifs chimiques de haute pureté dans la fabrication électronique.

Les scénarios typiques incluent :

· Lignes de transfert d'acide :Transport d'acide sulfurique concentré, d'acide nitrique ou d'acide chlorhydrique dans les usines chimiques.

· Systèmes de traitement caustique :Manipulation de solutions d'hydroxyde de sodium ou d'hydroxyde de potassium dans le traitement des pâtes et papiers, du textile et des produits chimiques.

· Systèmes de distribution de solvants :Transport de solvants organiques tels que le toluène, le xylène et les hydrocarbures chlorés là où l'acier au carbone serait susceptible d'être attaqué.

· Systèmes d'eau de haute pureté :Distribution d'eau déminéralisée ou d'eau ultra pure dans les installations pharmaceutiques et de semi-conducteurs pour éviter toute contamination métallique.

· Systèmes de traitement des déchets :Gestion des eaux usées corrosives et des flux de déchets chimiques dans les usines de traitement de l'environnement.

Principe de fonctionnement et processus de fabrication

Principe de fonctionnement

Le revêtement en PTFE fonctionne comme une couche d'isolation chimiquement inerte entre le milieu corrosif et la coque métallique. Le PTFE (polytétrafluoroéthylène) est un fluoropolymère doté d'une structure de liaison carbone-fluor qui offre une stabilité chimique élevée. Le matériau résiste aux attaques de la plupart des acides, alcalis et solvants organiques, à l'exception des métaux alcalins fondus, du fluor élémentaire et de certains composés fluorés à des températures élevées. Cette inertie permet au té de transporter des fluides agressifs sans compromettre l'intégrité de l'enveloppe extérieure métallique. La coque métallique offre une résistance structurelle pour résister à la pression du système et aux charges mécaniques, tandis que le revêtement en PTFE garantit la compatibilité chimique avec le fluide de procédé.

Processus de fabrication

Deux méthodes de fabrication principales sont utilisées pour les revêtements en PTFE :

1. Moulage de poudre (moulage isostatique/compression)
La poudre de PTFE est introduite dans la cavité du moule en T et soumise à un pressage isostatique à haute pression (généralement autour de 30 MPa), suivi d'un processus de frittage pour former une couche de revêtement dense et uniforme. Ce processus donne une densité de revêtement plus élevée et des performances améliorées.

2. Méthode d'extrusion (poussée)
La poudre de PTFE est extrudée sous forme de tube puis aspirée dans le tuyau métallique. Cette méthode est principalement utilisée pour les diamètres plus petits (jusqu'à DN100) et les applications à faible pression négative.

Après la formation du revêtement, le processus d'assemblage implique le soudage des composants de la coque métallique et la fixation des brides conformément aux spécifications standard pour garantir l'intégrité des joints et les performances d'étanchéité.

Précautions d'utilisation

Pour garantir une durée de vie optimale et un fonctionnement sûr des tés revêtus de PTFE, les points suivants doivent être respectés :

1. Limites de température et de pression :

· Plage de température de fonctionnement : -180°C à +160°C sous pression positive.

· Pression nominale : généralement jusqu'à 2,5 à 3,0 MPa en fonction de la taille et du processus.

2. Installation:

· Les surfaces d'étanchéité des brides doivent être protégées des rayures, coupures ou impacts avant l'installation.

· N'effectuez pas de soudage, de découpage ou de chauffage à la flamme sur le corps métallique une fois le revêtement appliqué ; maintenir une distance d'au moins 1 mètre des sources de chaleur.

· Utilisez des joints et des spécifications de couple appropriés lors du boulonnage des connexions à brides.

3. Stockage:

· Conserver dans un endroit couvert, à l'abri de la lumière directe du soleil et de la pluie.

· Évitez les empilages lourds ou les chocs qui pourraient endommager le revêtement.

4. Limites:

· Le PTFE ne convient pas aux métaux alcalins fondus, au fluor élémentaire ou à certains composés fluorés tels que le trifluorure de chlore et l'hexafluorure d'uranium.

· Les limites de température et de pression ne doivent pas être dépassées simultanément ; des températures plus élevées peuvent réduire la pression maximale autorisée.

FAQ

Q1 : Quels produits chimiques les tés doublés de PTFE peuvent-ils manipuler ?
A1 :Le PTFE résiste à la plupart des acides, alcalis et solvants organiques. Il est compatible avec l'acide sulfurique, l'acide nitrique, l'acide chlorhydrique, l'hydroxyde de sodium et de nombreux solvants organiques. Les exceptions incluent les métaux alcalins fondus, le fluor élémentaire et certains composés fluorés à des températures élevées.

Q2 : Quelle plage de température ces tees prennent-ils en charge ?
A2 :Les tés doublés de PTFE peuvent être utilisés sous pression positive de -180°C à +160°C. Les limites de température sont plus basses sous vide, en fonction du processus de fabrication.

Q3 : Quelles tailles sont disponibles pour les tés doublés de PTFE ?
A3 :Les tailles standard vont généralement du DN15 (1/2") au DN600 (24"), avec des configurations en té égal et en té réduit disponibles. Des tailles personnalisées peuvent être fabriquées pour les exigences spécifiques du projet.

Q4 : Comment la qualité du revêtement en PTFE est-elle testée ?
A4 :L'intégrité du revêtement est généralement testée à l'aide de tests d'étincelles (détection de décharge électrique) à des tensions spécifiées (généralement 10 à 25 KVA) pour identifier tout trou d'épingle ou défaut dans la couche de revêtement. Des tests de pression hydrostatique sont également effectués sur les raccords finis.

Q5 : Les tés doublés de PTFE peuvent-ils être utilisés sous vide ?
A5 :Oui. Les produits fabriqués par pressage isostatique peuvent être utilisés sous vide. La température maximale de fonctionnement sous vide dépend de la méthode de fabrication spécifique.
