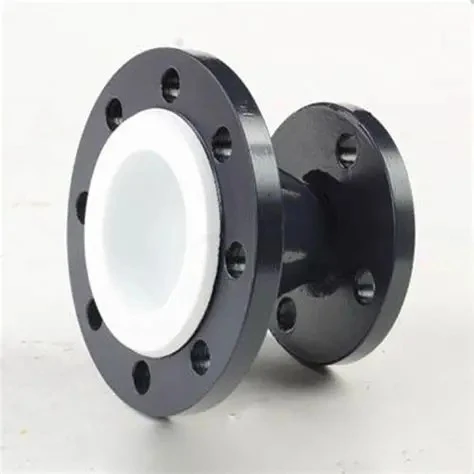

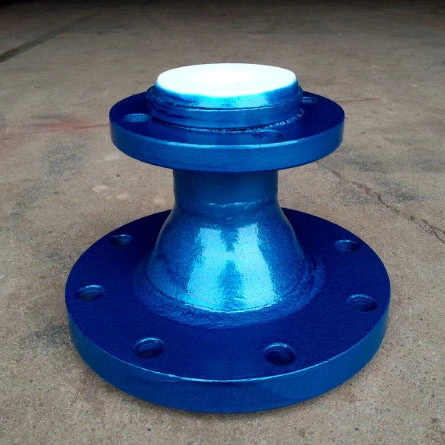

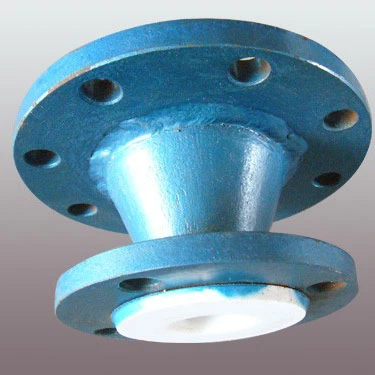

Réducteur de tuyau pharmaceutique doublé de PTFE

Un réducteur de tuyau pharmaceutique doublé de PTFE proposé par l'usine Zhuoyan en Chine est un raccord de tuyau qui relie deux tuyaux de diamètres différents tout en conservant une surface intérieure résistante à la corrosion. Le réducteur se compose d'une coque extérieure en acier au carbone ou en acier inoxydable avec un revêtement en PTFE (polytétrafluoroéthylène) lié à la surface intérieure. Cette conception combine la résistance structurelle de l'acier avec la résistance chimique du PTFE, ce qui la rend adaptée à la manipulation de fluides corrosifs dans les applications pharmaceutiques, chimiques et alimentaires.

Spécification technique

Qu'est-ce que le réducteur de tuyau pharmaceutique doublé de PTFE ?

Un réducteur de tuyau pharmaceutique revêtu de PTFE est un raccord spécialisé utilisé pour faire la transition entre les tailles de tuyaux dans les systèmes de traitement où la pureté du produit et la résistance à la corrosion sont essentielles. Il comporte un revêtement en PTFE qui isole le fluide de procédé de la paroi du tuyau métallique. Cette configuration est couramment utilisée dans la fabrication pharmaceutique, où le maintien de l'intégrité du produit et la prévention de la contamination métallique sont essentiels.

Principe de fonctionnement

Le réducteur de tuyau pharmaceutique doublé de PTFE fonctionne en fournissant un chemin d'écoulement lisse et chimiquement inerte entre des tuyaux de différentes tailles. Le revêtement en PTFE est formé à l'intérieur de la coque en acier par un processus de moulage ou d'extrusion, créant une barrière sans couture qui empêche le milieu de traitement d'entrer en contact avec la surface métallique. Lorsqu'il est installé dans un système de tuyauterie, le réducteur permet au fluide de s'écouler d'un tuyau de plus grand diamètre vers un tuyau plus petit (ou vice versa) tout en conservant une surface intérieure cohérente et protégée contre la corrosion. Les extrémités à brides permettent des connexions sécurisées avec des joints pour éviter les fuites.

Avantages

· Résistance chimique: Le revêtement PTFE résiste à l'exposition à une large gamme d'acides, d'alcalis et de solvants organiques couramment utilisés dans le traitement pharmaceutique.

· Prévention des contaminations: La surface inerte en PTFE empêche la lixiviation des ions métalliques et la contamination du produit

· Tolérance de température: Fonctionne efficacement de -180°C à +160°C, s'adaptant à diverses conditions de processus

· Entretien réduit: La surface lisse en PTFE résiste à l'encrassement et à l'accumulation de tartre, prolongeant ainsi les intervalles de nettoyage

· Construction durable: La coque extérieure en acier offre une résistance mécanique tandis que le revêtement en PTFE résiste à l'exposition aux produits chimiques.

Pratiques courantes correctes et incorrectes utilisées

Pratiques correctes :

· Inspectez les surfaces d'étanchéité des brides pour vous assurer de leur planéité et de leur propreté avant l'installation.

· Utilisez des valeurs de couple appropriées et serrez les boulons de bride uniformément

· Confirmer que l'orientation du réducteur correspond à la direction du débit, le cas échéant

· Vérifier périodiquement l'intégrité du joint au niveau des raccords à bride

Pratiques incorrectes :

· Évitez de rayer ou d'endommager mécaniquement la surface du revêtement en PTFE

· Ne pas faire fonctionner au-delà de la pression nominale de conception

· Ne pas utiliser en dehors de la plage de température spécifiée

· Évitez d'utiliser des matériaux de joint incompatibles

FAQ

Q1: Quels types de réducteurs sont disponibles ?
A1:Des réducteurs concentriques (pour les transitions verticales) et des réducteurs excentriques (pour la tuyauterie horizontale avec niveau inférieur ou supérieur maintenu) sont disponibles.

Q2: Le réducteur revêtu de PTFE peut-il gérer le service sous vide ?
A2:Oui, des réducteurs revêtus de PTFE correctement fabriqués et dotés d'une épaisseur de paroi appropriée peuvent être utilisés sous vide.

Q3: Comment sélectionner la bonne taille de réducteur ?
A3:Sélectionnez en fonction des diamètres des tuyaux d'entrée et de sortie, de la pression de fonctionnement, de la température et du fluide transporté. Consultez le tableau des spécifications techniques pour les combinaisons de tailles standard.

Q4: Le revêtement PTFE est-il remplaçable ?
A4:Le revêtement PTFE est lié de manière permanente à la coque en acier lors de la fabrication. L'ensemble du réducteur doit être remplacé si le revêtement est endommagé.
