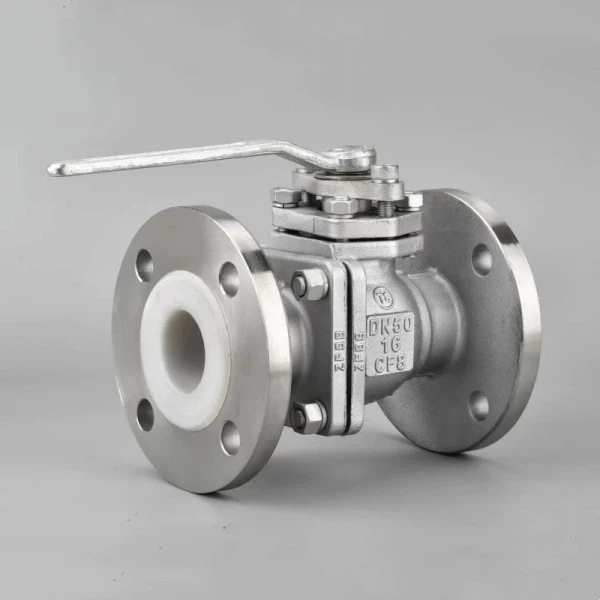

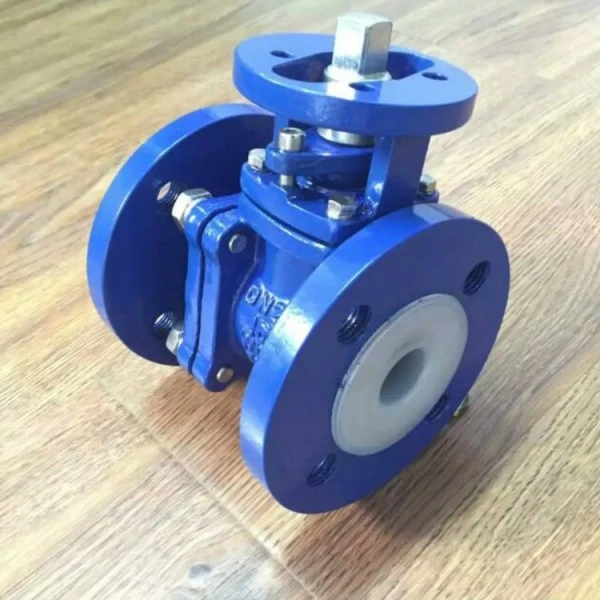

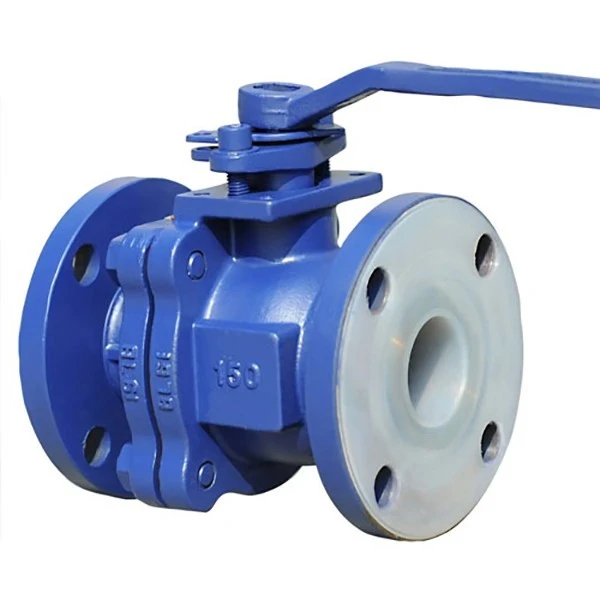

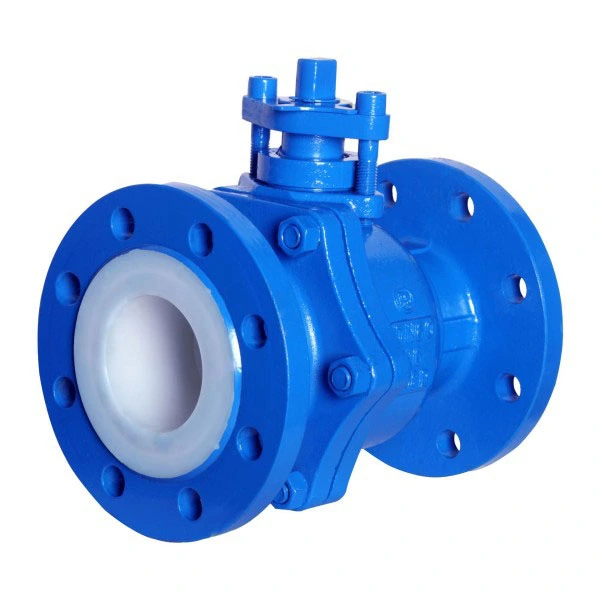

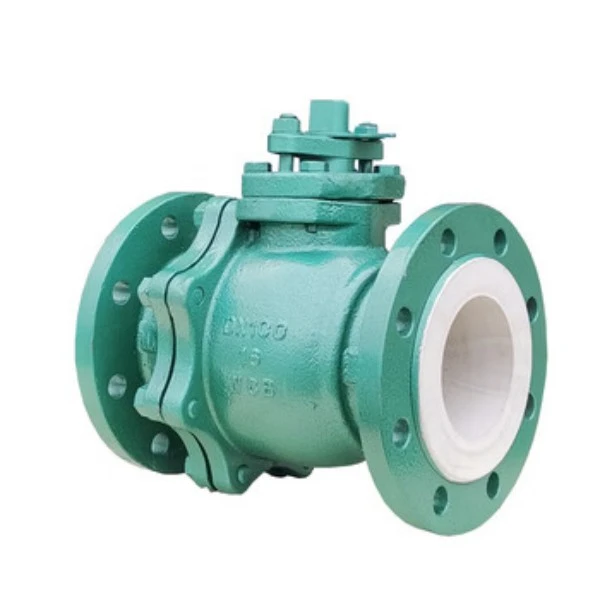

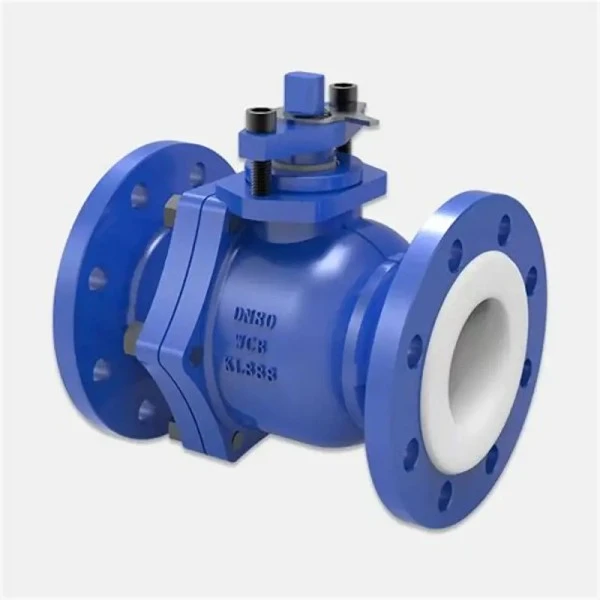

Vanne de contrôle de production chimique doublée de PTFE

La vanne de contrôle de production chimique revêtue de PTFE de l'usine Zhuoyan est un dispositif de contrôle de débit spécialisé conçu pour les conditions de service corrosives dans les lignes de production chimique. La vanne intègre un revêtement en polytétrafluoroéthylène (PTFE) qui sert de barrière entre le fluide du procédé et le corps métallique de la vanne, empêchant ainsi la corrosion et la contamination. Le revêtement en PTFE est appliqué sur toutes les parties en contact avec le fluide de la vanne, y compris l'intérieur du corps et les surfaces d'étanchéité. Cette construction permet à la vanne de traiter une large gamme de fluides corrosifs tout en conservant la résistance mécanique fournie par le corps en acier au carbone ou en acier inoxydable. La vanne de régulation peut être configurée avec des actionneurs pneumatiques ou électriques pour un contrôle automatisé du débit dans les processus industriels.

Tableau des spécifications

Principe de fonctionnement

La vanne de contrôle de production chimique revêtue de PTFE fonctionne selon le principe fondamental de restriction et de modulation du débit. La vanne comporte un élément de fermeture, tel qu'un bouchon, un disque ou une bille, qui se déplace à l'intérieur du corps revêtu pour faire varier la zone de passage du débit. Lorsque l'actionneur reçoit un signal de commande, il positionne l'organe de fermeture par rapport au siège de vanne. En position complètement ouverte, le passage d'écoulement offre une résistance minimale. À mesure que l'élément de fermeture se déplace vers le siège, la zone d'écoulement diminue, créant une chute de pression qui réduit le débit. Le revêtement en PTFE garantit que le milieu corrosif entre en contact uniquement avec la surface inerte du fluoropolymère, tandis que les composants métalliques assurent l'intégrité structurelle et le confinement de la pression. Pour les vannes de régulation à globe, le clapet se déplace linéairement contre le siège. Pour les conceptions de type papillon, le disque tourne de 0° à 90° pour moduler le débit. L'épaisseur du revêtement est généralement de 3 mm ou plus, offrant une barrière durable contre les attaques chimiques et la perméation.

Avantages

· Résistance à la corrosion :Le revêtement en PTFE offre une protection contre une large gamme de produits chimiques corrosifs, notamment l'acide chlorhydrique, l'acide sulfurique, l'acide nitrique et divers solvants organiques. L'inertie chimique du PTFE le rend adapté aux applications où les vannes métalliques subiraient une dégradation rapide.

· Protection de la pureté du processus :Le revêtement inerte empêche la lixiviation des ions métalliques dans le fluide de procédé, ce qui rend la vanne adaptée aux applications pharmaceutiques et alimentaires où la pureté du produit est essentielle.

· Fonctionnement à faible friction :Le PTFE présente un faible coefficient de friction, ce qui réduit le couple de fonctionnement et minimise l'usure des surfaces d'étanchéité. Cette caractéristique contribue à des performances de contrôle stables sur des périodes de service prolongées.

· Contrôle des fuites :Le revêtement en PTFE combiné à des dispositifs d'étanchéité de tige appropriés offre une capacité d'arrêt.

· Plage de température :Les vannes revêtues de PTFE fonctionnent généralement entre -180°C et 160°C (avec certaines conceptions allant jusqu'à 180°C), répondant ainsi à de nombreuses exigences de température des procédés chimiques.

Domaines d'application

Les vannes de contrôle de production chimique doublées de PTFE Zhuoyan sont utilisées dans plusieurs industries où des fluides corrosifs nécessitent une manipulation :

· Traitement chimique :Production d'acide, usines de chlore-alcali, systèmes de manipulation de solvants et processus de synthèse chimique.

· Fabrication pharmaceutique :Production d'API, récupération de solvants et systèmes de nettoyage sur place où la pureté du produit est essentielle.

· Industrie pétrochimique :Manipulation de milieux corrosifs dans les unités de raffinage et de production pétrochimique.

· Production de produits chimiques fins :Fabrication de colorants et de pigments, synthèse chimique spécialisée.

· Applications environnementales :Traitement des eaux usées, désulfuration des gaz de combustion et gestion des déchets chimiques.

· Industrie alimentaire :Transformation alimentaire acide où l’acier inoxydable seul ne suffit pas à résister à la corrosion.

Précautions d'utilisation

· Protection des brides :Ne retirez pas les plaques de recouvrement de bride tant que la vanne n'est pas prête à être installée. La face de la bride en PTFE peut être endommagée par des impacts, des changements de température ou des corps étrangers. Si l'inspection nécessite le retrait du couvercle, remplacez-le rapidement après l'inspection.

· Sélection du joint :Lors du raccordement à des brides métalliques de différents matériaux, utilisez des joints appropriés pour protéger la face de la bride en PTFE. En règle générale, aucun joint supplémentaire n'est requis lors du raccordement à des brides compatibles revêtues de PTFE.

· Gestion de la température :Si une fuite se produit à des températures élevées, réduisez d'abord la température du système aux conditions ambiantes avant d'en rechercher la cause. Évitez d’effectuer des réglages lorsque la valve est chaude.

· Pas de soudure :N'effectuez pas d'opérations de soudage sur ou à proximité de la vanne installée, car la chaleur peut endommager de manière permanente le revêtement en PTFE.

· Serrage des boulons :Serrez les écrous à bride uniformément en diagonale avec le couple approprié. Si la fuite persiste après le serrage, vérifiez la face de la bride en PTFE pour déceler des rayures ou des empreintes qui pourraient nécessiter un lissage avec du papier abrasif fin.

· Sens d'écoulement :Lors de l'installation de vannes avec des exigences directionnelles, assurez-vous que le sens du débit correspond à la flèche marquée sur le corps de la vanne.

· Stockage:Stockez les vannes dans un endroit intérieur sec et aéré. N’empilez pas les vannes les unes sur les autres. Pour un stockage à long terme, maintenez les éléments d'étanchéité dans une position légèrement ouverte pour éviter une déformation permanente des surfaces d'étanchéité.

· Fonctionnement manuel :N'utilisez pas de levier supplémentaire (par exemple, des rallonges de tuyau) pour forcer le fonctionnement de la vanne. Appliquez uniquement une force manuelle raisonnable.

Comment entretenir

· Inspection régulière :Effectuer des inspections visuelles périodiques de l’extérieur du corps de la vanne pour détecter tout signe de corrosion ou de fuite. Lors des arrêts planifiés, inspectez le revêtement interne en PTFE pour déceler toute décoloration, fissure, cloquage ou délaminage. Effectuez des contrôles opérationnels pour garantir un mouvement fluide des positions complètement ouvertes aux positions complètement fermées.

· Nettoyage approprié :Utilisez des détergents doux et de l'eau pour le nettoyage. Évitez les produits chimiques agressifs qui peuvent être incompatibles avec le PTFE et n'utilisez jamais d'outils de nettoyage abrasifs tels que des brosses métalliques. Les matériaux abrasifs peuvent rayer la surface du PTFE, compromettant ses propriétés antiadhésives et créant des voies d'attaque chimique.

· Lubrification:Appliquez des lubrifiants uniquement sur les composants mécaniques tels que les filetages de tige et les ensembles d'actionneurs. N'appliquez pas de lubrifiant sur les surfaces en PTFE qui entrent en contact avec le fluide de traitement, car le revêtement est intrinsèquement autolubrifiant.

· Remplacement des composants :Remplacez les joints et les joints selon un programme d'entretien préventif ou dès les premiers signes d'usure ou de fuite. Ces composants sont conçus comme des éléments sacrificiels et leur remplacement rapide protège l'ensemble de vannes le plus coûteux.

· Précautions de manipulation :Lors de l'installation et de l'entretien, veillez à éviter les rayures ou les bosses sur le revêtement. Les rayures profondes représentent des points de défaillance potentiels. Protégez la vanne des rayons directs du soleil pendant le stockage, car l'exposition aux UV peut dégrader le PTFE au fil du temps.

· Tests post-maintenance :Après tout entretien ou réparation, testez la vanne conformément aux normes en vigueur avant de la remettre en service. Assurez-vous que toutes les vannes réparées répondent aux exigences de fuite et de performance avant l'installation.

FAQ

Q1 : Quels fluides la vanne de régulation revêtue de PTFE peut-elle gérer ?
A1:Les vannes revêtues de PTFE conviennent à la plupart des fluides corrosifs, notamment l'acide chlorhydrique, l'acide sulfurique, l'acide nitrique, les solvants organiques et divers réactifs chimiques. Le PTFE résiste à presque tous les produits chimiques, à l’exception des métaux alcalins fondus et du fluor élémentaire.

Q2 : Quelle est la température de fonctionnement maximale ?
A2:Les vannes standard revêtues de PTFE fonctionnent jusqu'à 160°C. Certaines conceptions avec des revêtements en PTFE modifié ou en fluoropolymère alternatif peuvent offrir des plages de température étendues jusqu'à 180°C.

Q3 : La vanne peut-elle être utilisée pour le contrôle de l’étranglement ?
A3: Oui, il s'agit d'une vanne de régulation conçue pour la modulation du débit. Avec une configuration appropriée de l'actionneur et du positionneur, il fournit un contrôle précis du débit avec des caractéristiques linéaires ou à pourcentage égal.

Q4 : Comment sélectionner le bon actionneur ?
A4:La sélection de l'actionneur dépend de la taille de la vanne, de la pression de fonctionnement, du couple de fermeture requis et de la disponibilité du signal de commande. Les actionneurs pneumatiques à membrane sont courants pour le contrôle modulant, tandis que les actionneurs électriques sont utilisés lorsque l'alimentation pneumatique n'est pas disponible.

Q5 : Quel entretien est requis ?
A5:L'entretien de routine comprend une inspection visuelle périodique, des contrôles opérationnels, un nettoyage avec des détergents doux, la lubrification des composants mécaniques et le remplacement en temps opportun des joints et des joints.

Q6 : Quel est le délai de livraison typique ?
A6:Les délais de livraison varient selon les spécifications et la quantité. Contactez Zhuoyan pour connaître les calendriers de production actuels et les estimations de livraison.

Q7 : Une configuration personnalisée est-elle disponible ?
A7:Oui, Zhuoyan propose une personnalisation des matériaux du corps, des types de revêtement, des options d'actionneurs et des normes de connexion pour répondre aux exigences spécifiques du processus.
