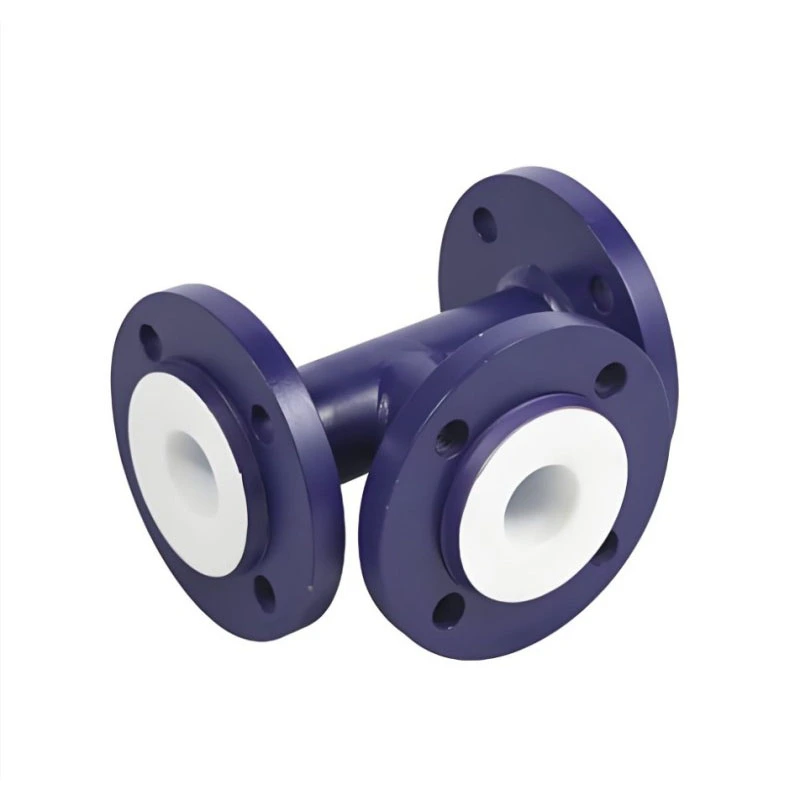

Raccord en T résistant aux acides doublé de PTFE

Le raccord en T résistant aux acides doublé de PTFE est un raccord de tuyau de dérivation à trois voies spécialement optimisé pour les conduites de distribution de milieu acide. À l’intérieur des réseaux de canalisations de produits chimiques acides, les tés effectuent des tâches de division des flux, de convergence et de dérivation. La jonction à trois voies est sujette à un affouillement turbulent, qui use facilement les tés métalliques ordinaires ou les raccords pulvérisés bon marché, provoquant des fuites précoces. Ce té spécial acide adopte de l'acier au carbone pour le corps extérieur résistant à la pression et une doublure intérieure en PTFE sans couture à couverture complète à toutes les jonctions de branche. Il peut coopérer avec des coudes revêtus, des tuyaux droits et des réducteurs pour construire un réseau complet de transport de liquides acides fermé, largement déployé dans les ateliers de décapage, les usines d'acide inorganique et les stations de recyclage des acides usés dans les parcs chimiques d'Asie du Sud-Est et du Moyen-Orient.

Principe de fonctionnement

1. Principe de fonctionnement matériel

· Matériau du corps extérieur : corps en T en acier au carbone forgé, offre une résistance mécanique, supporte la pression interne du pipeline, les contraintes de dilatation thermique et l'impact de l'installation externe ; le processus de forgeage élimine les défauts de porosité de coulée interne, ce qui convient au fonctionnement cyclique à long terme des pipelines à milieu acide.

· Barrière anticorrosion intérieure : la feuille de PTFE activée au sodium est laminée sous vide sur la cavité intérieure du té, y compris la jonction à trois voies, les alésages de dérivation et les faces d'étanchéité des brides. Le PTFE chimiquement inerte forme une couche d'isolation continue, empêche le fluide acide de toucher le substrat métallique et empêche la corrosion caverneuse induite par un écoulement turbulent à l'intersection des tés. Aucun point métallique exposé à l’intérieur de l’ensemble du raccord.

2. Processus de production et de site correspondant

1. Processus de montage sur patins pour pipelines préfabriqués :Correspond aux patins de tuyaux de distribution d'acide préfabriqués en usine ; les tés sont pré-assemblés en atelier, réduisent les travaux à chaud sur site à haut risque pour les ateliers acides.

2. Processus de dérivation et de convergence des liquides acides :Appliqué pour la division du débit du tuyau principal en plusieurs canalisations d'alimentation en acide, ou pour la fusion du flux d'acide usé multi-sources dans un tuyau principal de collecte public.

3. Contourner le processus d'échantillonnage et de sécurité de la branche :Réserver une branche en T pour le port d'échantillonnage de liquide acide en ligne ou une branche de trop-plein de sécurité de la canalisation périphérique du réservoir de stockage d'acide.

4. Ensemble complet de processus en boucle fermée doublé de fluor :Connectez-vous avec un réservoir de stockage résistant aux acides doublé de PTFE, un pipeline de transport et un coude, constituez un système de circulation fermé à milieu acide entièrement isolé, évitez les fuites de brouillard acide.

Tableau complet des spécifications techniques

Suggestions de sélection de modèles professionnels

1. Sélection de la forme du té : Le tuyau principal et le tuyau de dérivation du même calibre choisissent un té de diamètre égal ; lorsque le débit de dérivation doit réduire la taille du tuyau, sélectionnez un té réducteur pour correspondre au calibre réel du pipeline.

2. Sélection de l'épaisseur de la doublure : l'acide inorganique dilué ordinaire à flux statique sélectionne la doublure standard de 2 mm ; Acide hautement concentré avec un fort récurage turbulent à l'intersection à trois voies, mise à niveau vers une doublure en PTFE épaissie de 3 mm.

3. Évaluation des conditions d'écoulement : Si la position du té est confrontée à des commutations de débit fréquentes et à des impacts turbulents violents, informez l'équipe technique pour améliorer le métier de liaison de revêtement local à la jonction à trois voies.

4. Exigence de correspondance de bride : doit adopter la bride entièrement doublée HG20536, ne pas mélanger avec une bride métallique ordinaire non doublée, éviter la corrosion acide au niveau de l'espace de connexion.

5. Configuration orientée processus : pour l'échantillonnage/la branche de dérivation de trop-plein, confirmer la position d'ouverture de la branche et la longueur de la branche à l'avance pour la préfabrication en usine, interdire le perçage secondaire sur site sur le corps du té.

Tableau de comparaison des performances des produits

Pourquoi choisir Zhuoyan pour un raccord en T résistant aux acides ?

1. Ébauche de té forgé comme matière première, abandonnez le té moulé de faible qualité, éliminez les défauts cachés du trou de sable qui peuvent provoquer une défaillance de la pénétration du milieu acide.

2. Traitement de renforcement ciblé pour la jonction d'intersection à trois voies, cette zone de récurage turbulente vulnérable obtient un artisanat de stratification sous vide amélioré, un taux de défaillance de fuite de position en T considérablement inférieur dans le pipeline d'acide.

3. Norme stricte de double inspection : balayage d'étincelles spécial se concentrant sur l'intersection à trois voies en plus des tests d'étincelles et hydrauliques conventionnels sur toute la surface.

4. Support technique professionnel en milieu acide : fournissez une suggestion de schéma de dérivation de pipeline en fonction des paramètres de concentration d'acide et de débit de l'utilisateur.

5. Norme de bride unifiée HG20536, amarrage sans couture avec nos tuyaux, coudes et réservoirs de stockage revêtus résistants aux acides de notre série complète pour un approvisionnement complet en pipeline.

6. Fourniture complète de documents d'exportation, délai de livraison court pour les spécifications de stock standard, garantie de revêtement dédiée de 5 ans pour les raccords de tuyauterie à milieu acide.

FAQ

Q1 : Ce raccord en T résistant aux acides doublé de PTFE peut-il fonctionner pour les pipelines de dérivation d'acide sulfurique et d'acide chlorhydrique hautement concentrés à long terme ?

R : Oui, adoptez une option de doublure épaissie de 3 mm lorsque vous faites face à un acide à haute concentration avec un récurage turbulent violent à une intersection à trois voies.

Q2 : Quelle est la différence entre un té de diamètre égal et un té réduit ?

R : Le té de diamètre égal signifie que le tuyau principal et le tuyau de dérivation partagent un diamètre nominal identique ; Un té réduit est appliqué lorsque le calibre du tuyau côté branchement est plus petit que celui du pipeline principal.

Q3 : Le perçage ou l'ouverture sur site est-il autorisé sur le corps du té pour ajouter une branche supplémentaire ?

R : Strictement interdit. Le perçage détruira le revêtement intégral en PTFE. Toutes les positions et tailles de branche doivent être confirmées avant la préfabrication en usine.

Q4 : Ce té peut-il correspondre au système de pipeline existant résistant aux acides revêtu de PTFE ?

R : Il adopte la norme unifiée de bride entièrement doublée HG20536, peut être directement assemblé avec un équipement de tuyau, de coude et de réservoir de stockage revêtu de support.

Q5 : Quelle inspection chaque té résistant aux acides sera-t-il soumis avant la livraison ?

R : Chaque raccord reçoit un balayage d'étincelles sur toute la paroi (l'accent est mis sur la position d'intersection à trois voies) ainsi qu'un test d'étanchéité de maintien de la pression hydraulique.

Q6 : Quels articles sont couverts par la garantie ?

R : Corps en T en acier au carbone forgé, garantie structurelle de 10 ans ; Doublure en PTFE, garantie de 5 ans, exclut les rayures artificielles, les erreurs d'installation et les dommages causés par une application inappropriée du support.
