Vanne de contrôle chimique industrielle doublée de PTFE

La vanne de contrôle chimique industrielle doublée de PTFE appartient à un composant de pipeline de régulation automatique, différent des vannes à boisseau sphérique revêtues marche-arrêt ordinaires. Il ne se contente pas simplement d'ouvrir ou de fermer le fluide, mais réalise également un ajustement continu du débit, de la pression du pipeline et du niveau de liquide moyen pour les boucles fermées de production chimique. Les vannes de régulation métalliques ordinaires seront rapidement corrodées par un fluide chimique agressif ; Les vannes de régulation courantes pulvérisées au PFA présentent un risque d'usure du revêtement en cas de récurage fréquent par étranglement. Notre vanne de régulation utilise des pièces de passage de débit entièrement doublées de PTFE, notamment le corps de la vanne, le clapet et le siège. Il peut coopérer avec le système de contrôle automatique DCS et s'adapte aux pipelines, coudes et tés revêtus de PTFE pour construire un réseau de transport automatique anticorrosion complet, largement utilisé dans les projets de processus automatisés pour fluides corrosifs des parcs chimiques à l'étranger.

Qu'est-ce qu'une vanne de contrôle chimique industrielle doublée de PTFE？

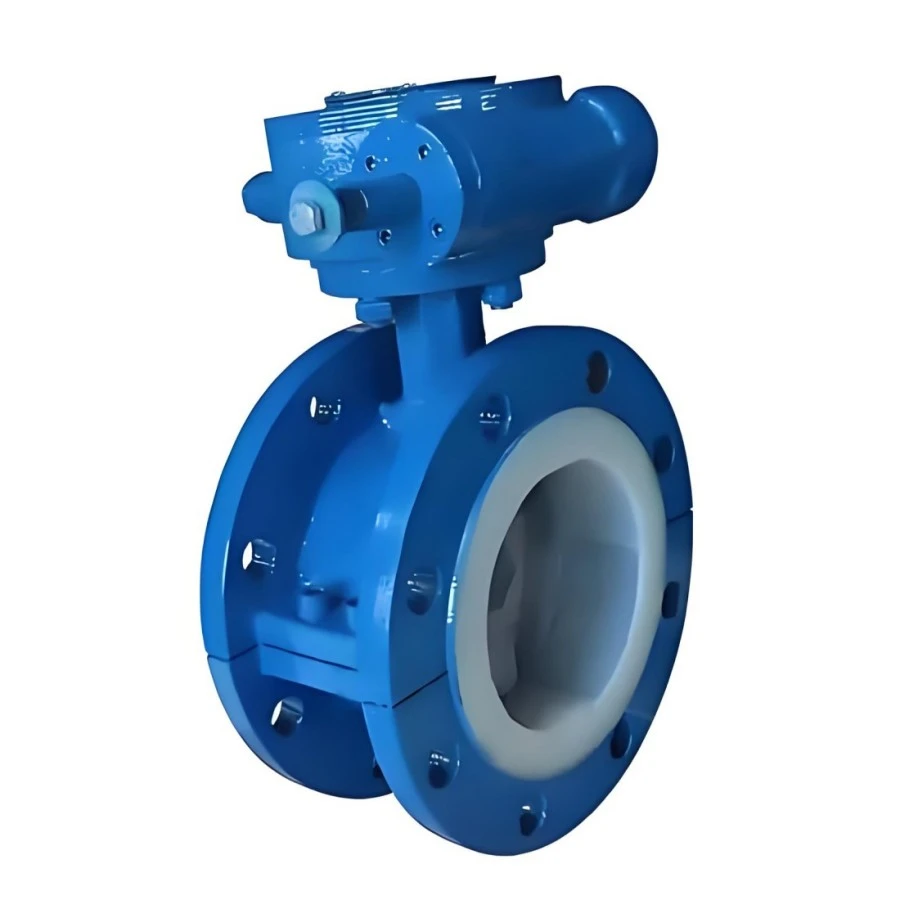

La vanne de régulation chimique industrielle doublée de PTFE est une vanne de régulation d'étranglement spéciale résistante à la corrosion pour les canalisations chimiques industrielles. Il se compose d'un corps de vanne en acier au carbone avec revêtement entièrement en PTFE, d'une garniture interne enveloppée de PTFE (bouchon, siège) et d'actionneurs manuels/pneumatiques/électriques en option. Sa fonction principale est la régulation continue de l'étranglement : en modifiant la section transversale de passage du flux à l'intérieur du corps de la vanne, il ajuste dynamiquement le débit, la pression ou la contre-pression du fluide corrosif en écoulement. Toutes les surfaces en contact avec le milieu sont entièrement recouvertes d'un matériau PTFE pour éviter l'érosion causée par les fluides acides, alcalins et fluorés lors de fréquents récurages d'étranglement. Il est installé sur la tuyauterie de processus et relié au système de contrôle industriel, appartient à un raccord de régulation plutôt qu'à une simple vanne d'arrêt et se connecte au système de tuyauterie doublé de fluor par des brides anticorrosion entièrement doublées HG20536.

Tableau complet des spécifications techniques

Avantages principaux du produit

1. Revêtement PTFE entièrement en contact avec la partie mouillée pour conditions de récurage et d'étranglement Le corps de vanne, le clapet et le siège de vanne sont tous protégés par un revêtement en PTFE. Il résiste au récurage continu du fluide généré lors d'étranglements fréquents et résout le défaut de pelage du revêtement des vannes de régulation de type pulvérisé.

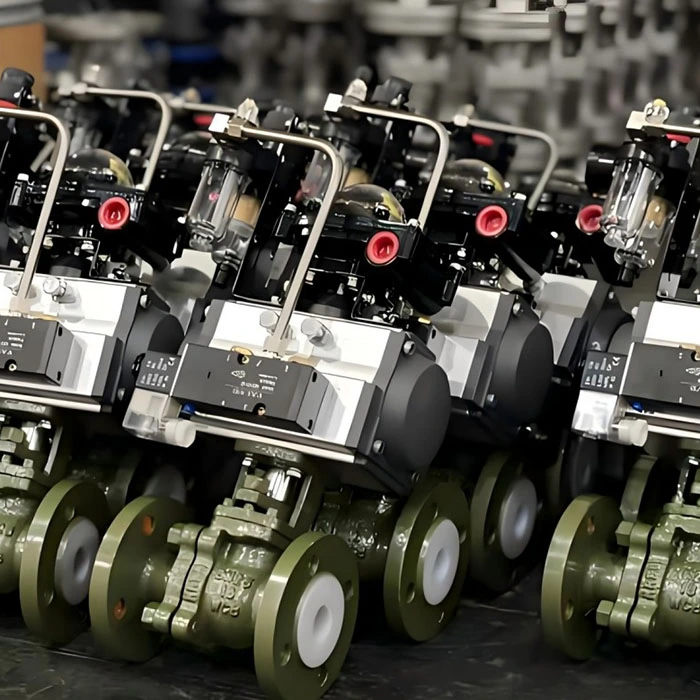

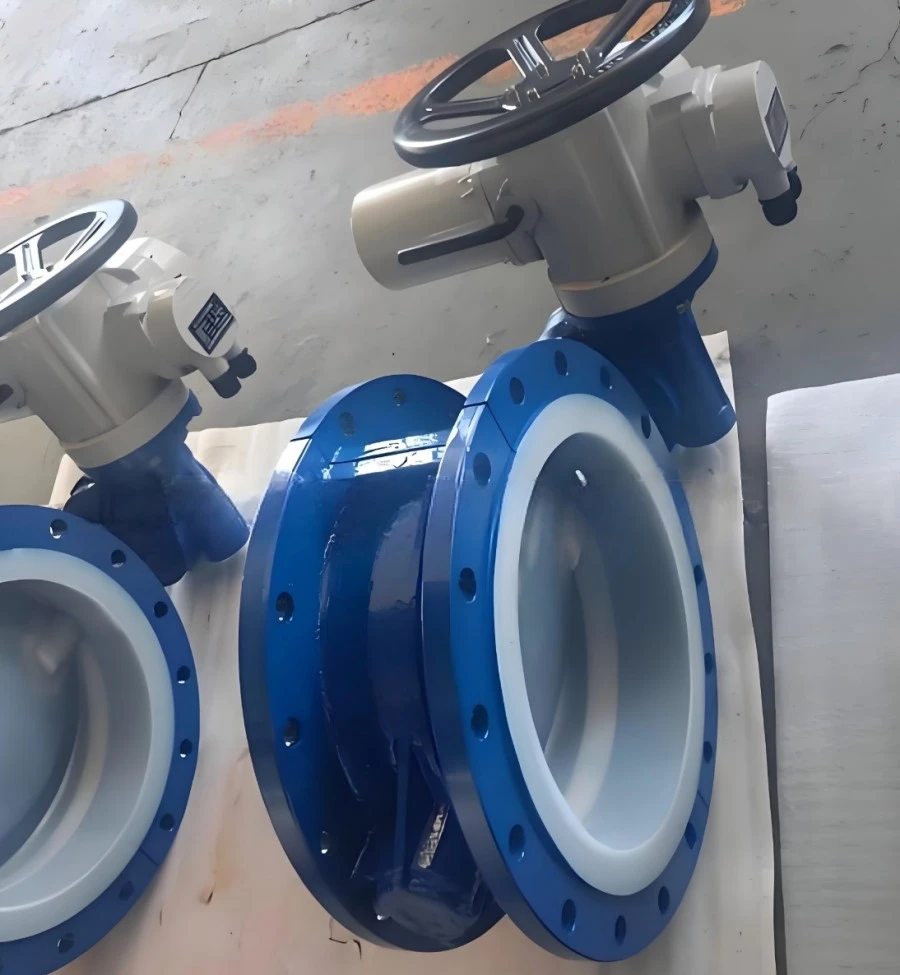

2. Configuration de plusieurs actionneurs pour une production automatisée Trois modes de conduite : manuel, pneumatique, électrique. Les versions pneumatiques/électriques peuvent se connecter au système de contrôle industriel DCS/PLC pour réaliser une régulation automatique à distance pour les ateliers chimiques sans personnel.

3. Performances d'étranglement constantes sous un milieu corrosif. La structure optimisée du chemin d'écoulement réduit l'impact du flux turbulent à l'intérieur de la cavité de la vanne et garantit une linéarité de réglage stable dans des conditions de travail cycliques à long terme.

4. Structure de revêtement à angle mort nul La cavité de la vanne, l'entrée-sortie moyenne et la face d'étanchéité permettent d'obtenir un revêtement continu en PTFE ; Pas de point métallique exposé, évite la corrosion caverneuse dans des conditions de travail à milieu mixte.

5. Forte compatibilité du système Adoptez la norme unifiée de bride entièrement doublée HG20536, connectez-vous de manière transparente aux pipelines, tés, coudes et équipements de processus doublés de PTFE de la série complète Zhuoyan pour un approvisionnement unique.

6. Test indépendant strict d'étanchéité du siège Outre l'inspection conventionnelle des étincelles, chaque vanne de régulation finie effectue un test spécial d'étanchéité du siège d'étranglement, pour garantir de faibles performances de fuite sous l'état de réglage.

Principaux domaines d'application

Convient aux pipelines automatisés de procédés chimiques corrosifs, avec des enregistrements de livraison dans les parcs industriels chimiques d'Asie du Sud-Est et du Moyen-Orient :

1. Ligne de production automatique de chimie fine : régulation du débit d'un mélange d'acide et de fluide corrosif organique

2. Usine de fluorochimie : réglage de la pression et du débit pour le pipeline de transport d'acide fluorhydrique

3. Industrie du lithium à énergie nouvelle : limitation automatique de la livraison de matières premières corrosives au sel de lithium

4. Atelier de chimie pharmaceutique : contrôle précis du débit d'un intermédiaire corrosif de haute pureté

5. Station de déchets liquides de protection de l'environnement : réglage du débit de décharge des déchets corrosifs acides/déchets-alcalis

6. Processus de rectification prenant en charge : réglage de la contre-pression pour la canalisation de condensats corrosifs de sortie de colonne de distillation

Processus de production standard

1. Usinage de précision du corps de vanne en acier au carbone, élimine les bavures sur la cavité intérieure et la face d'étanchéité de la bride.

2. Traitement de sablage de qualité Sa2.5 dans la cavité intérieure, améliore la force d'adhérence du matériau de revêtement en PTFE.

3. Traitement d'activation au sodium pour la matière première PTFE ; mettre en œuvre le collage sous vide des composants du corps de vanne, du clapet et du siège respectivement dans un atelier propre.

4. Assemblage de précision de la garniture doublée (bouchon, siège) et de l'actionneur ; déboguer la course mécanique et la course d'étranglement.

5. Inspection multi-éléments : test de balayage d'étincelles à cavité complète 10KV ; test spécial de simulation d'étranglement d'étanchéité des sièges de soupape ; test de maintien de la pression hydraulique.

6. Recalibrage de la course pour l'actionneur pneumatique/électrique ; nettoyer la cavité intérieure de la valve.

7. Ports de bride protégés par des capuchons anti-rayures dédiés en PTFE ; emballage absorbant les chocs pour l'expédition à l'exportation de la vanne finie.

FAQ

Q1 : Quelle est la différence entre la vanne de régulation revêtue de PTFE et la vanne à bille revêtue ordinaire ? R : Il s’agit d’une vanne de régulation d’étranglement pour un réglage continu du débit/pression ; Le robinet à tournant sphérique ordinaire est uniquement utilisé pour la coupure marche-arrêt à ouverture/fermeture complète, ne peut pas réaliser une régulation continue.

Q2 : Cette vanne de contrôle chimique industrielle doublée de PTFE peut-elle se connecter au système de contrôle automatique DCS ? R : Les versions d'actionneur pneumatique et électrique prennent en charge la connexion du signal avec le système DCS/PLC pour la régulation automatique de l'étranglement à distance.

Q3 : Cette vanne de régulation est-elle applicable aux produits de récurage contenant de l'acide fluorhydrique ? R : Sélectionnez la version améliorée de doublure en PTFE épaissie de 3 mm pour le produit à récurer contenant du fluor, veuillez en informer la composition du produit à l'avance.

Q4 : À quelles inspections spéciales chaque vanne de régulation passera-t-elle avant la livraison ? R : Chaque vanne est soumise à un test de fuite d'étincelles, à un test indépendant d'étanchéité du siège de vanne et à un test de maintien de la pression hydraulique.

Q5 : Cette vanne de régulation peut-elle être directement adaptée au système de tuyauterie existant avec revêtement en PTFE ? R : Il est conforme à la norme unifiée de brides entièrement doublées HG20536, directement compatible avec nos raccords de tuyauterie et équipements de traitement à revêtement fluoré de la série complète.

Q6 : Quelle est la portée de la garantie pour la vanne de régulation doublée ? R : Le corps de vanne en acier au carbone bénéficie d'une garantie structurelle de 10 ans ; Doublure PTFE Garantie 5 ans ; Accessoires d'actionneur, garantie de 2 ans, exclut les rayures artificielles et les dommages causés par une mauvaise opération.
