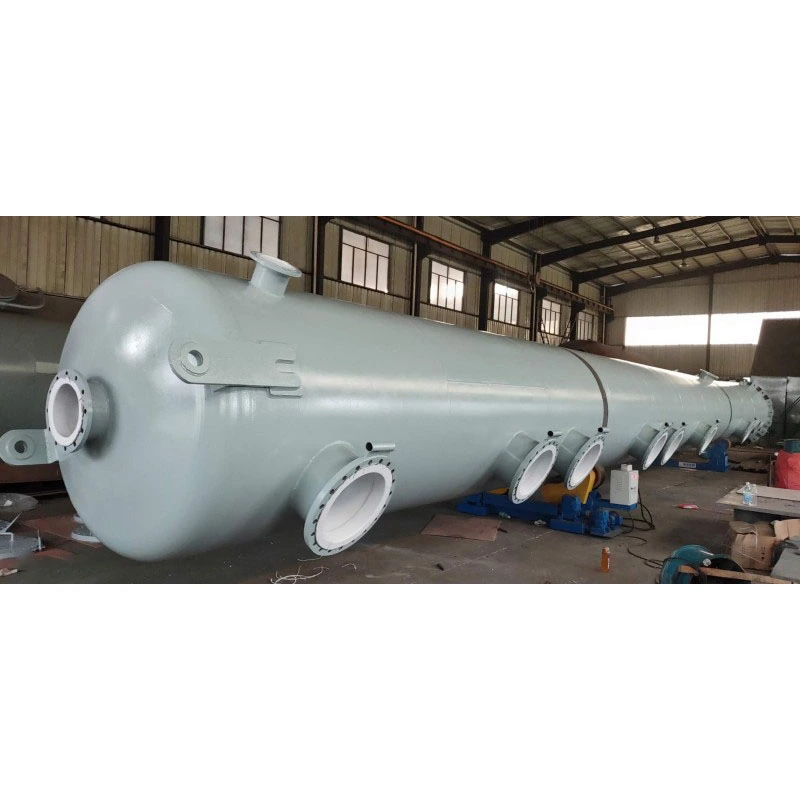

Colonne de rectification industrielle doublée de PTFE

La colonne de rectification industrielle doublée de PTFE appartient aux équipements de fractionnement industriels robustes, différenciés des colonnes de distillation de petite taille destinées aux laboratoires. Il est conçu pour une rectification industrielle continue à long terme plutôt que pour une purification intermittente en petits lots. Dans des conditions de travail industrielles, un mélange de vapeur corrosive et de liquide condensé effectue un transfert de masse à contre-courant à l'intérieur des sections de la tour pour réaliser une séparation de qualité des composants. La coque en acier au carbone supporte la charge mécanique globale, tandis que le revêtement en PTFE sans soudure isole la vapeur corrosive chaude du substrat métallique, empêchant ainsi la corrosion de la coque et la contamination par ions métalliques des produits fractionnés. La structure modulaire segmentée en section de tour simplifie le transport routier et l'assemblage sur site, largement déployée dans les parcs industriels pour la régénération des solvants et la séparation des milieux corrosifs.

Principe de fonctionnement

Cette tour de rectification industrielle réalise la séparation des composants en s'appuyant surgaz-compteur de liquide-masse actuelle-principe de transfert, combiné à une conception structurelle anticorrosion à double couche :

1. Principe des matériaux structurels

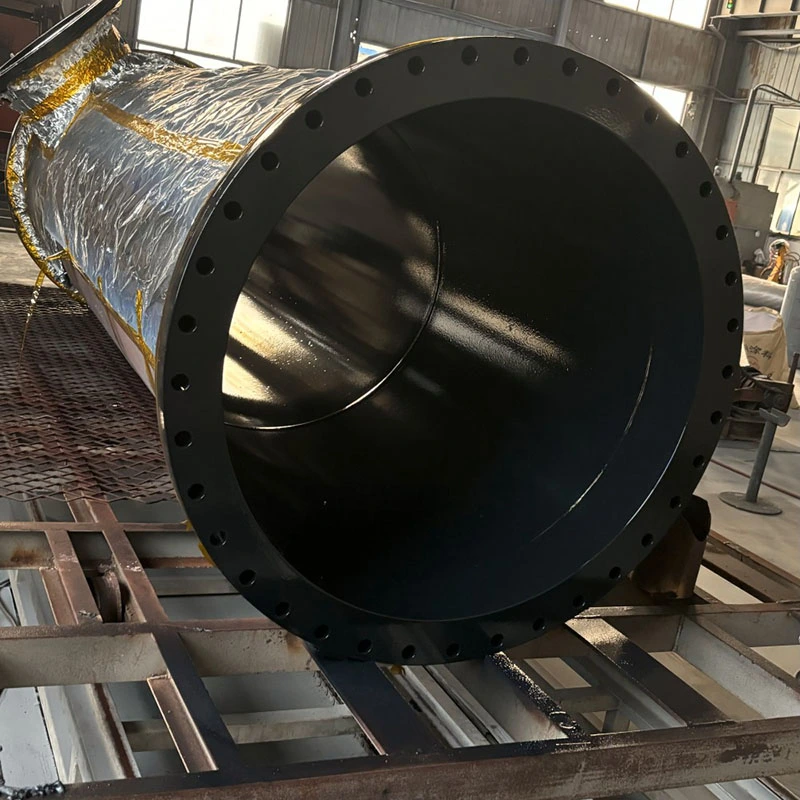

· Coque extérieure : coque en acier au carbone pour récipient sous pression Q345R, supporte la pression interne, la charge de vent externe et le poids des composants internes de la tour ; les sections de tour modulaires segmentées sont reliées par des brides entièrement revêtues de PTFE anticorrosion.

· Barrière intérieure : la feuille de PTFE activée par le sodium est étroitement liée à la paroi intérieure de la tour par stratification sous vide. Le PTFE maintient une inertie chimique stable lorsqu'il est exposé à de la vapeur acide, alcaline et fluorée à haute température, empêchant ainsi les vapeurs corrosives d'entrer en contact avec la coque en acier.

2. Logique du processus de rectification industrielle

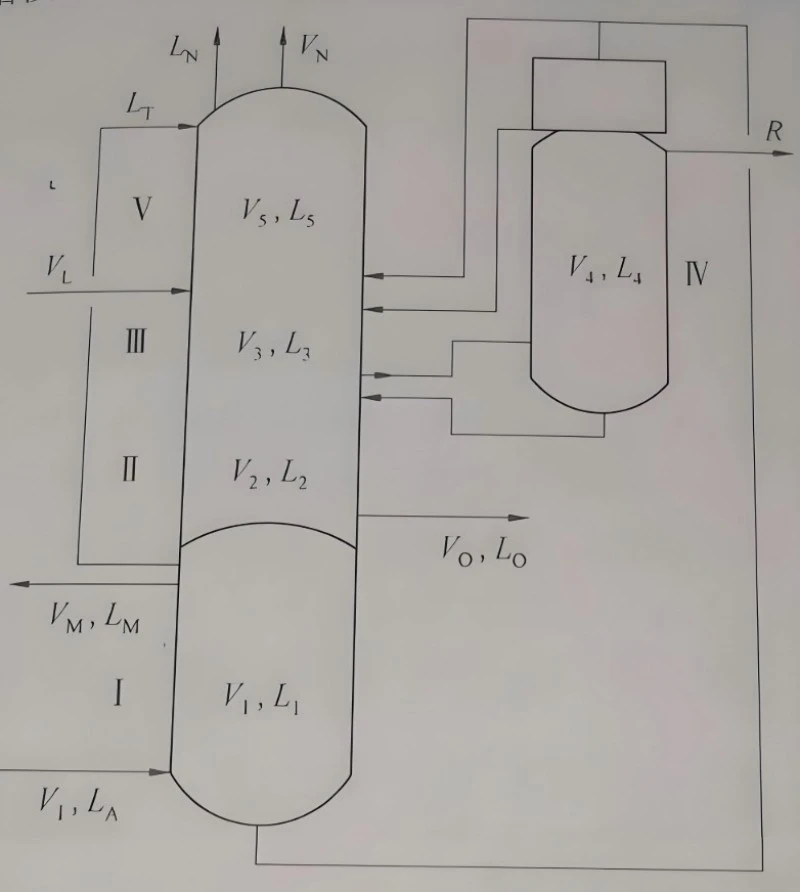

Le milieu mélangé chauffé génère de la vapeur et pénètre dans la section inférieure de la colonne de rectification. La vapeur chaude monte vers le haut ; le liquide de reflux condensé s'écoule vers le bas. À l’intérieur de l’emballage ou des éléments internes du plateau, la vapeur et le liquide sont entièrement en contact pour un échange répété de vaporisation-condensation. Différents composants ayant des points d’ébullition différents sont séparés et collectés respectivement par les sorties supérieure et inférieure. La tour entière fonctionne en circulation continue pour répondre aux demandes de séparation industrielle de grands volumes.

Avantages principaux du produit

1. Conception industrielle à fonctionnement continu robuste optimisée pour un fonctionnement à long terme du cycle industriel non-stop, renforce les performances de connexion des brides et de liaison du revêtement, adapte la rectification continue 24h/24 dans les lignes de production du parc industriel.

2. Construction modulaire de sections de tour segmentées Divisée en plusieurs sections de tour standard, résout les restrictions de transport du corps de tour ultra-haut ; les utilisateurs peuvent augmenter ou réduire les sections de la tour ultérieurement en fonction des exigences améliorées de précision de séparation.

3. Protection anticorrosion contre la vapeur sur toute la surface. Non seulement la paroi intérieure de la tour, mais tous les anneaux de support internes, les ouvertures de buse et les brides de connexion adoptent un revêtement entièrement en PTFE ; éviter les dommages de corrosion locaux causés par la vapeur corrosive à haute température au niveau des espaces structurels.

4. Les composants internes de la tour flexibles et configurables prennent en charge l'emballage aléatoire, l'emballage structuré et les redistributeurs de liquide à plusieurs étages. Ajustez la configuration interne pour équilibrer l’efficacité de la séparation et la capacité de traitement industriel réelle.

5. Bonne compatibilité pour des conditions de fonctionnement variables. Des performances stables sous pression atmosphérique et une rectification modérée de la pression négative, adaptent la séparation par différence de point d'ébullition de plusieurs composants mixtes corrosifs.

6. Compatibilité de l'ensemble du système La norme de bride anticorrosion unifiée HG20536 peut s'arrimer de manière transparente au rebouilleur, au réacteur, au réservoir de réception et au condenseur doublés de PTFE pour une boucle de rectification industrielle complète.

Tableau complet des spécifications techniques

Principaux domaines d'application

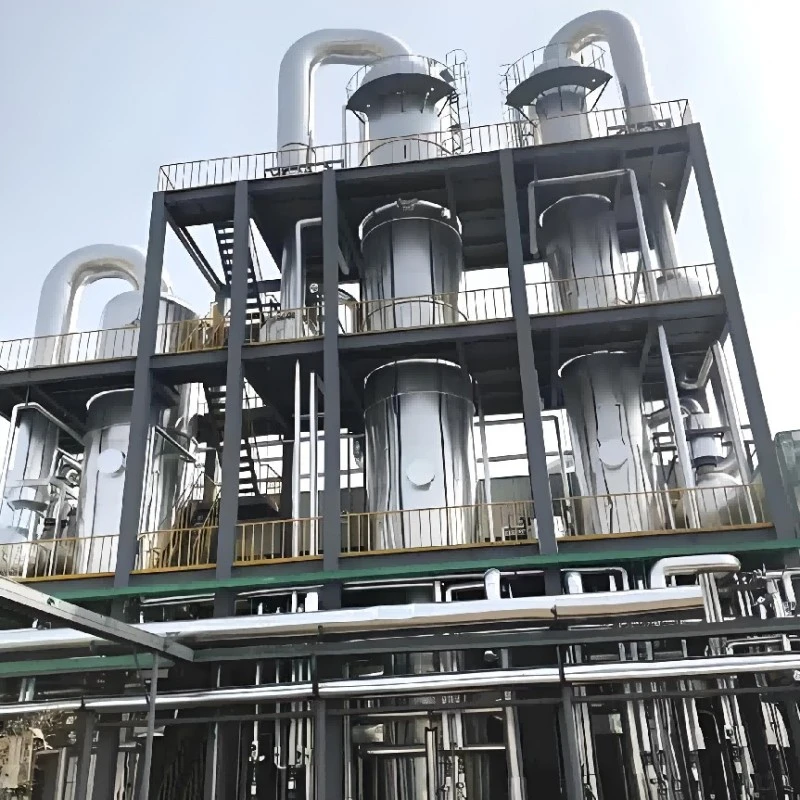

Centré sur des scénarios de séparation continue industrielle de grands volumes, livrés aux parcs de chimie fine, aux usines de chimie fluorée et aux usines de recyclage de déchets liquides en Asie du Sud-Est et au Moyen-Orient :

1. Récupération et régénération des solvants corrosifs des déchets industriels

2. Rectification des composants mixtes fluorochimiques et collecte des fractions

3. Purification continue des matières premières chimiques fines et séparation des composants

4. Projet environnemental : séparation des ingrédients organiques des déchets liquides corrosifs

5. Purification et recyclage des solvants auxiliaires à nouvelle énergie

6. Traitement des fractions d'agents auxiliaires corrosifs pétrochimiques

Précautions d'utilisation

1. Restriction du milieu vapeur : seuls les métaux alcalins fondus et le trifluorure de chlore érodent le revêtement en PTFE ; Confirmez la composition de la vapeur avant le démarrage, évitez un fonctionnement prolongé de vapeurs corrosives mélangées inconnues.

2. Contrôle du changement de température : évite les chocs thermiques brusques. Le taux de chauffage/refroidissement ne doit pas dépasser 12℃ par heure, pour éviter les contraintes thermiques conduisant à un délaminage local du revêtement.

3. Limite de fonctionnement sous vide : ne dépassez pas le degré de vide maximum de -0,08 MPa ; une pression négative excessive augmentera le risque de pelage de la doublure.

4. Protection des éléments internes : Empêchez les fragments de métal dur de tomber dans le corps de la tour pendant l'installation et la révision ; les débris durs et tranchants rayeront la surface du revêtement en PTFE.

5. Limite de charge : Ne pas surcharger les éléments internes ; suivez strictement la charge de conception de l'anneau de support de la section de tour, évitez les dommages causés par la compression de la doublure.

6. Modification interdite sur site : Ne pas souder, percer ou couper la coque de la tour sur site. Toute reconstruction doit obtenir la confirmation du service technique de Zhuoyan.

Guide d'entretien courant

1. Inspection périodique du revêtement : Effectuez une analyse des fuites d’étincelles sur toute la paroi tous les 8 à 12 mois. L'accent est mis sur l'inspection des joints de bride des sections de tour et des positions des buses qui supportent un récurage répété à la vapeur.

2. Nettoyage interne : Arrêtez l'équipement et laissez-le refroidir complètement avant d'ouvrir le trou d'homme. Adoptez des outils de nettoyage doux et des composants internes et des parois intérieures de la tour de rinçage au solvant compatibles ; Les brosses métalliques en acier ou les grattoirs durs sont interdits.

3. Entretien de l'étanchéité des brides : Vérifiez tous les trimestres les joints PTFE des brides de raccordement segmentées. Remplacez les joints vieillissants et déformés en temps opportun pour éviter les fuites de vapeur au niveau des joints.

4. Révision des composants internes de la tour : retirez l'emballage et le redistributeur pour le nettoyage lors de la maintenance annuelle à l'arrêt ; éliminer la cokéfaction et les dépôts de milieu pour garantir l’efficacité du transfert de masse.

5. Protection de la coque extérieure : Pour la colonne de rectification installée à l'extérieur, inspectez l'état de la peinture antirouille tous les 2 ans ; réparer la peinture écaillée pour protéger la coque en acier au carbone de la corrosion atmosphérique.

6. Gestion des pièces de rechange : réservez les joints PTFE correspondants et les accessoires internes protégés par doublure ; les pièces de rechange en métal ordinaires ne peuvent pas remplacer les composants anticorrosion correspondants.

FAQ

Q1 : Cette colonne de rectification industrielle revêtue de PTFE peut-elle fonctionner pour une rectification industrielle continue à long terme, 24 heures sur 24 ?

R : Oui, cette tour est optimisée pour un fonctionnement en cycle industriel non-stop, adapté aux projets de séparation de solvants à grande échelle au niveau du parc.

Q2 : Pouvons-nous ajouter ou réduire des sections de tour ultérieurement pour ajuster la précision de séparation ?

R : Adoptez une conception segmentée modulaire. Les nouvelles sections de tour peuvent être augmentées ou supprimées sur site pour ajuster la hauteur de séparation effective en fonction de la mise à niveau ultérieure du processus.

Q3 : La colonne de rectification est-elle applicable à la séparation de vapeur chaude contenant du fluor ?

R : Il peut fonctionner pour la vapeur contenant du fluor après la mise à niveau vers un revêtement en PTFE épaissi de 4 mm ; veuillez fournir à l'avance la composition de la vapeur pour notre évaluation technique.

Q4 : À quoi devons-nous prêter attention lors de l’installation sur site de sections de tour segmentées ?

R : Protégez strictement la surface du revêtement en PTFE de la bride contre les rayures ; utilisez des joints PTFE correspondants, respectez les exigences de couple de serrage des boulons spécifiées.

Q5 : Pouvez-vous fournir un équipement correspondant complet, y compris un rebouilleur, un réacteur revêtu et un réservoir de réception ?

R : Norme de bride anticorrosion unifiée, prenant en charge l’approvisionnement à guichet unique pour un ensemble complet de lignes de production de rectification industrielle.

Q6 : Quelle est la portée officielle de la garantie pour la colonne de rectification industrielle ?

R : Coque en acier au carbone, garantie structurelle de 10 ans ; Doublure en PTFE, garantie de 5 ans (à l'exclusion des rayures artificielles, des chocs et des dommages causés par une mauvaise utilisation) ; accessoires internes de la tour Garantie 2 ans.
