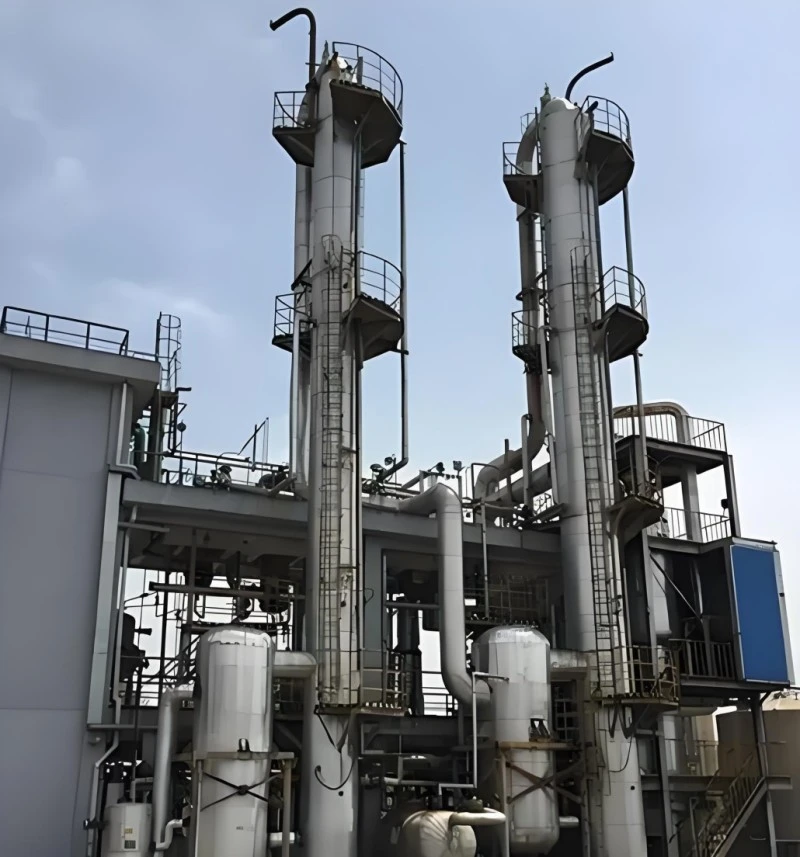

Colonne de distillation chimique doublée de PTFE

Différente des réacteurs et des réservoirs de réception utilisés pour la réaction et le tampon intermédiaire, la colonne de distillation chimique revêtue de PTFE est un équipement de séparation par transfert de masse dédié. Il gère le contact à contre-courant vapeur-liquide pour réaliser le fractionnement des composants corrosifs mélangés. La coque extérieure en acier au carbone offre une rigidité structurelle ; La doublure intérieure en PTFE sans couture isole la vapeur corrosive chaude du substrat métallique, évitant ainsi la pollution par les ions métalliques et l'érosion de la coque. Plusieurs configurations internes (emballage structuré/aléatoire, distributeurs) peuvent être adaptées pour satisfaire différents objectifs de séparation-pureté. Il a été livré à de nombreux projets à l'étranger pour le recyclage des solvants, la rectification des produits fluorés et la purification des réactifs de haute pureté.

Qu'est-ce que la colonne de distillation chimique doublée de PTFE

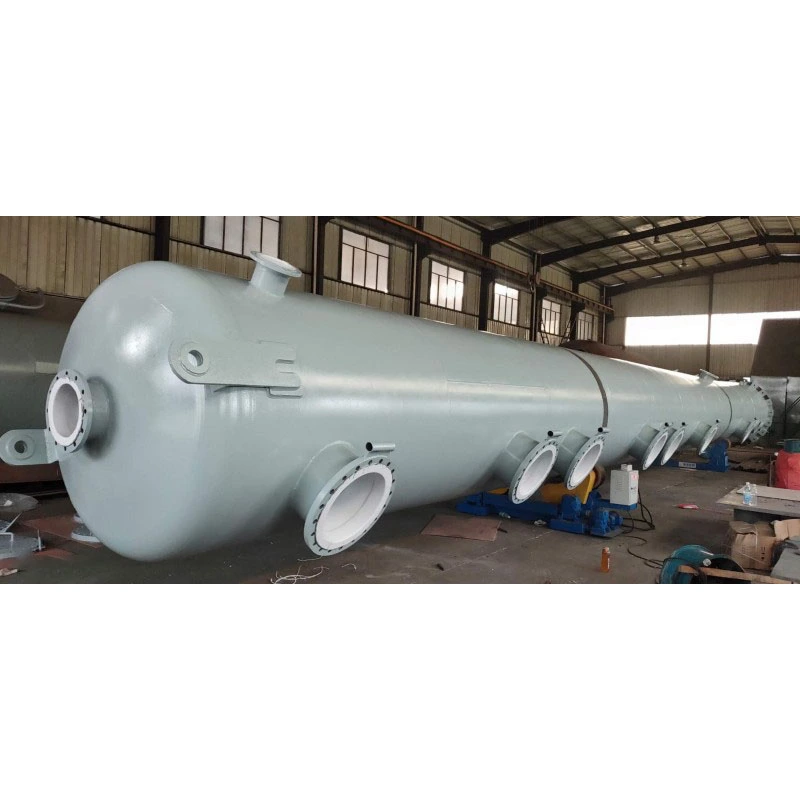

La colonne de distillation chimique revêtue de PTFE est un équipement de séparation sous pression vertical en forme de tour. La coque extérieure est en acier au carbone de qualité pour appareil sous pression ; la paroi intérieure, les buses et le trou d'homme sont entièrement recouverts d'un revêtement en PTFE sans soudure laminé sous vide. Sa fonction principale est la distillation/rectification : la vapeur mélangée chaude monte vers le haut tandis que le liquide condensé s'écoule vers le bas à l'intérieur de la tour, réalisant la séparation des composants via des cycles répétés de vaporisation-condensation. Cet équipement n'est pas conçu pour une réaction sous agitation ou un simple stockage statique. Il se concentre sur les conditions de travail diphasiques gaz-liquide avec de la vapeur corrosive. Les utilisateurs peuvent sélectionner des éléments internes de type emballage ou plateau en fonction des exigences de séparation. Il peut être assemblé avec un réacteur revêtu de PTFE, un réservoir récepteur et des condenseurs pour constituer une boucle complète de processus de rectification fermée.

Avantages principaux du produit

1. Revêtement à couverture complète pour une résistance à la vapeur corrosive. Toutes les surfaces en contact avec la vapeur, y compris les parois de la tour, les ouvertures de buses et les brides de connexion internes, adoptent un revêtement intégral en PTFE, résistant à l'érosion par les vapeurs acides, alcalines et fluorées chaudes, résolvant ainsi le problème de défaillance des tours de distillation métalliques ordinaires confrontées à des vapeurs agressives.

2. Les composants internes de la tour personnalisables pour différentes cibles de pureté prennent en charge les dispositifs d'emballage structuré, d'emballage aléatoire et de redistribution des liquides. Ajustez la configuration interne pour répondre aux demandes de séparation grossière à faible coût ou de purification de fractions fines de haute précision.

3. Bonne adaptabilité au vide pour les substances thermosensibles. Le revêtement en PTFE lié sous vide maintient son intégrité sous une rectification à pression négative de longue durée, adapté aux composants corrosifs thermolabiles qui nécessitent une distillation sous vide à faible point d'ébullition.

4. Surface intérieure lisse à faible résidu La doublure en PTFE lisse réduit l'adhérence moyenne, pratique pour changer de lot et pour le nettoyage interne ; réduit le risque de contamination croisée pour les ateliers de production multi-produits.

5. Conception modulaire de combinaison de sections de tour Adoptez une structure modulaire segmentée de sections de tour, pratique pour le transport, l'assemblage sur site et le remplacement ultérieur des composants internes locaux, réduisant ainsi les dépenses globales de maintenance.

6. Interface de bride standard unifiée Adoptez les brides entièrement doublées anticorrosion HG20536, s'arrimant de manière transparente au réacteur revêtu de la série Zhuoyan, au réservoir de réception, au pipeline et au condenseur pour un approvisionnement complet à guichet unique.

Tableau complet des spécifications techniques

Suggestions de sélection de modèles professionnels

1. Confirmez d'abord l'objectif de séparation. Pour la récupération brute de solvants ordinaires : choisissez une configuration de conditionnement aléatoire à faible coût. Pour le fractionnement chimique/pharmaceutique de haute pureté : sélectionnez un emballage structuré à haute efficacité et des redistributeurs de liquide à plusieurs étages.

2. Sélectionnez l'épaisseur du revêtement en fonction de la composition de la vapeur. Vapeur acide-base ordinaire : adoptez un revêtement PTFE standard de 3 mm. Si le support contient de l'acide fluorhydrique/de la vapeur fluorée, passez à un revêtement anti-fluorure épais de 4 mm.

3. Rappel des conditions de travail sous vide Si une distillation sous vide poussé à long terme est nécessaire, informez l'équipe technique pour renforcer le métier de laminage sous vide afin d'éviter le délaminage du revêtement.

4. Conception modulaire de section de tour assortie La colonne de hauteur surdimensionnée adopte une conception divisée en section de tour segmentée, pratique pour le transport routier et l'assemblage sur site. Fournissez une limitation de hauteur de plante pour une hauteur de segment personnalisée.

5. Correspondance du système de processus complet Fournissez les paramètres de dessin du réacteur, du réservoir récepteur et du condenseur correspondants. Notre équipe optimise la position de la buse et la taille de la bride pour réaliser un amarrage sans transformation de l'ensemble de la boucle de rectification.

FAQ

Q1 : Cette colonne de distillation chimique revêtue de PTFE peut-elle fonctionner de manière stable sous rectification sous vide à long terme ? R : Oui, le revêtement en PTFE intégré sous vide peut fonctionner de manière constante sous une pression négative de -0,09 MPa, adapté à la distillation sous vide de milieux corrosifs sensibles à la chaleur.

Q2 : Puis-je modifier différents composants internes de la tour pour répondre à différentes exigences de séparation et de pureté ? R : Oui, la conception modulaire prend en charge le remplacement des composants de garniture et de redistributeur pour ajuster les performances de séparation sans changer la coque de la tour.

Q3 : Cette colonne de distillation est-elle adaptée à la rectification contenant de la vapeur d'acide fluorhydrique ? R : Il peut être utilisé après la mise à niveau vers une doublure en PTFE anti-fluorure épaissie de 4 mm ; veuillez informer notre équipe technique de la composition des vapeurs à l'avance.

Q4 : La tour très haute ne peut pas être transportée en une seule pièce. Comment résoudre ce problème ? R : Nous adoptons une production de sections de tour modulaires segmentées, un assemblage complet sur le terrain après la livraison, en adaptant la limite de hauteur de transport.

Q5 : Pouvez-vous fournir un réacteur et un réservoir de réception assortis revêtus de PTFE sous la forme d'un ensemble de rectification complet ? R : Norme de bride unifiée, prenant en charge l’achat à guichet unique d’équipements complets de chaîne de production de rectification.

Q6 : Quelle est la portée de la garantie pour la colonne de distillation ? R : La coque en acier au carbone bénéficie d'une garantie structurelle de 10 ans ; Doublure en PTFE, garantie de 5 ans (exclut les rayures artificielles et les dommages causés par un mauvais fonctionnement).
