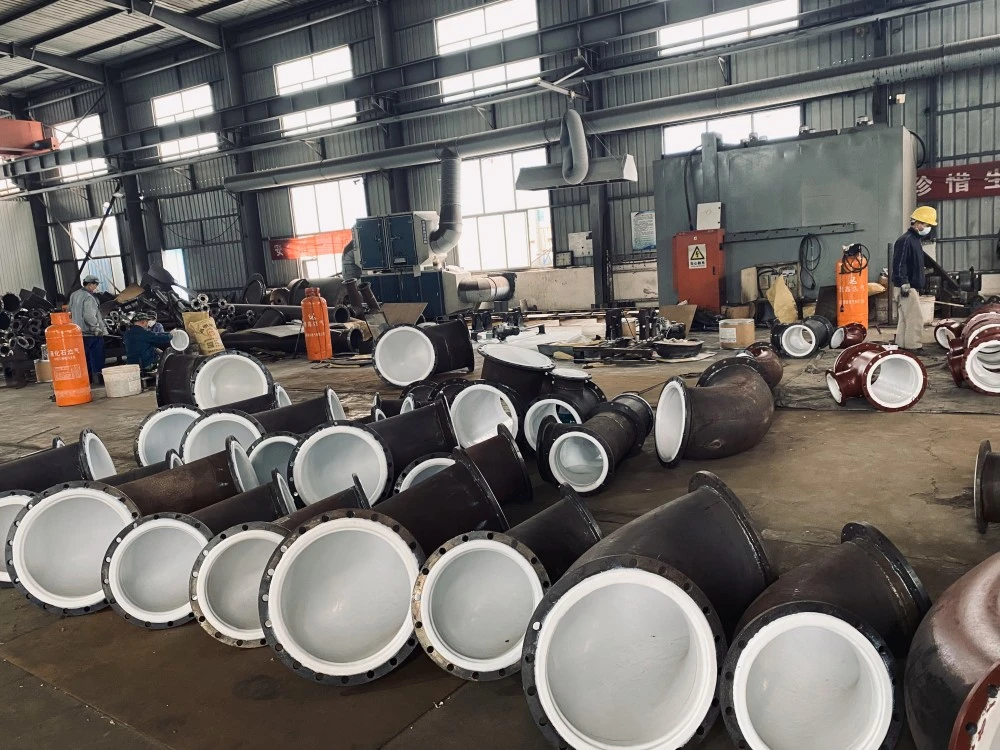

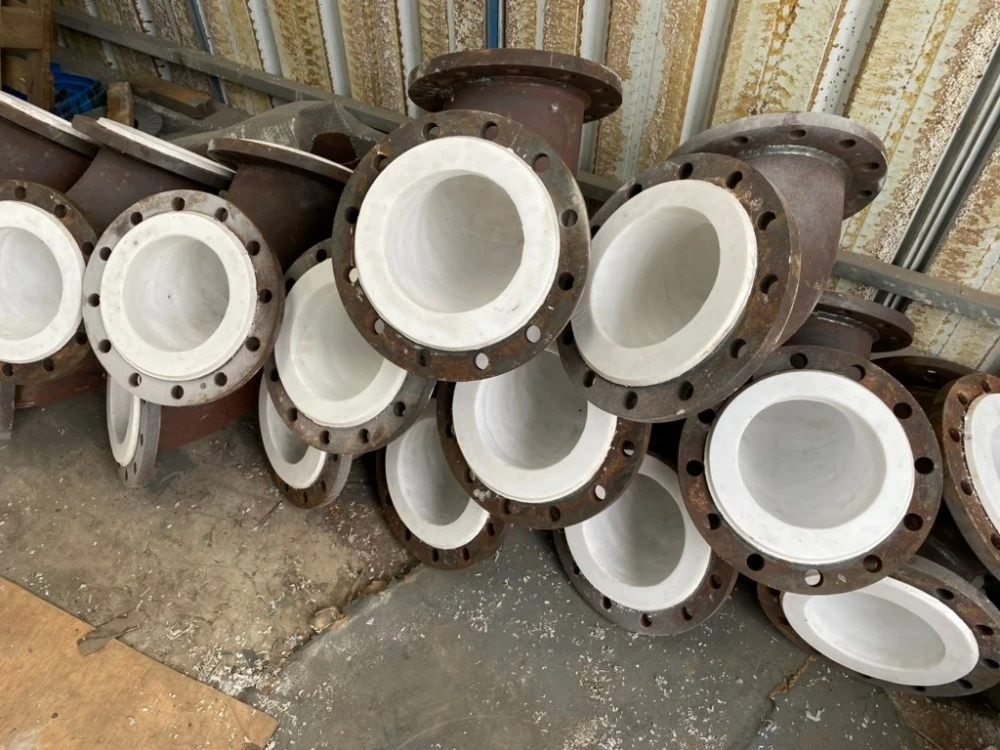

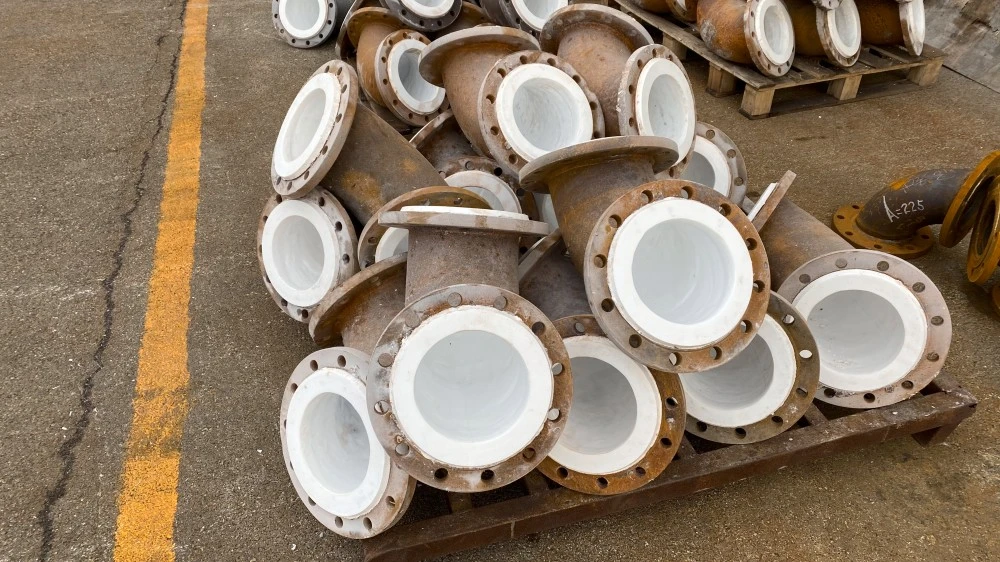

Coude de tuyau de processus industriel doublé de PTFE

Zhuoyan, un fabricant professionnel chinois, fournit des coudes de tuyaux de processus industriels revêtus de PTFE, conçus pour les systèmes de canalisations nécessitant des transitions directionnelles résistantes à la corrosion. Ces raccords combinent un boîtier en acier, disponible en variantes en acier au carbone ou en acier inoxydable, avec un revêtement intérieur en PTFE. La coque en acier offre une résistance mécanique et une résistance à la pression, tandis que le revêtement en PTFE protège contre les attaques chimiques des fluides de traitement agressifs.

Spécifications techniques

Qu'est-ce que le coude de tuyau de processus industriel revêtu de PTFE ?

Un coude de tuyau revêtu de PTFE est un raccord de tuyauterie utilisé pour changer la direction d'écoulement dans un système de tuyauterie, avec un revêtement en polytétrafluoroéthylène (PTFE) appliqué sur la surface interne du corps du coude en acier. La couche de PTFE sert de barrière entre le fluide transporté et le boîtier métallique, empêchant ainsi la corrosion du substrat en acier. Le coude est produit en recouvrant une coque de coude en acier avec un matériau PTFE grâce à des processus tels que le moulage par compression, le moulage isostatique ou le moulage par transfert. Les configurations standard incluent des coudes à 45 degrés et 90 degrés, avec des tailles disponibles du DN25 (1 pouce) au DN600 (24 pouces).

Applications

Les coudes de tuyaux de processus industriels revêtus de PTFE Zhuoyan sont utilisés dans les processus industriels nécessitant une tuyauterie résistante à la corrosion pour le transport de fluides agressifs. Les domaines d'application spécifiques comprennent :

· Systèmes de traitement chimique et pétrochimique manipulant des acides, des alcalis et des solvants organiques

· Fabrication pharmaceutique où la pureté du produit et la résistance à la corrosion sont requises

· Installations de production d'électricité, y compris les systèmes de désulfuration des gaz de combustion (FGD)

· Applications d'ingénierie environnementale telles que le traitement des eaux usées et la gestion des gaz d'échappement

· Transformation des aliments et des boissons où la surface antiadhésive et inerte empêche la contamination

Avantages

1. Résistance à la corrosion: Le revêtement PTFE offre une résistance à la plupart des milieux chimiques, à l'exception des métaux alcalins fondus, du fluor élémentaire et de certains hydrocarbures aromatiques. Cela rend le coude adapté à la manipulation d'acides forts, d'alcalis et de solvants organiques dans une large plage de concentrations.

2. Plage de température: La plage de température de fonctionnement typique pour les coudes revêtus de PTFE est de -180°C à +160°C, mais la température de fonctionnement spécifique peut être déterminée en fonction de la qualité du PTFE et des conditions de fonctionnement.

3. Performances de pression: Dans la plage de températures de fonctionnement, les coudes revêtus de PTFE peuvent résister à des pressions de service allant jusqu'à 3,0 à 4,0 MPa. Le boîtier en acier offre une résistance mécanique pour supporter les pressions du système tandis que le revêtement protège contre la corrosion.

4. Surface antiadhésive: La surface intérieure en PTFE offre un faible coefficient de friction, réduisant la résistance à l'écoulement et empêchant l'adhésion du fluide à la paroi du tuyau.

Entretien et considérations

Les produits revêtus de PTFE diffèrent des produits en acier non revêtus par leurs exigences de manipulation et de maintenance. Les considérations suivantes s'appliquent aux coudes revêtus de PTFE de Zhuoyan :

Manipulation et stockage– Les produits revêtus de PTFE doivent être stockés à l’intérieur dans des conditions fraîches et sèches. Les panneaux d'extrémité protégeant les faces des évasements doivent rester en place juste avant l'installation. Pendant le transport, rien ne doit être placé à l’intérieur du perçage pour faciliter le déplacement, car cela pourrait endommager le revêtement.

Installation– Le soudage, le brasage ou le coupage à la flamme ne doivent pas être effectués sur les produits revêtus, car ces processus peuvent endommager le revêtement et potentiellement produire des gaz toxiques. Les boulons de bride doivent être serrés à l'aide d'une clé dynamométrique dans un ordre diagonalement opposé, un resserrage étant recommandé après 24 heures de mise en service et annuellement par la suite.

Trous d'aération– La plupart des produits revêtus de PTFE sont équipés de trous d'aération (généralement de 3 à 5 mm de diamètre) qui servent à deux fins : permettre aux gaz imprégnés de s'échapper pour empêcher l'effondrement du revêtement et fournir une indication précoce de défaillance du revêtement. Ces trous d'aération ne doivent pas être obstrués par de la peinture ou d'autres substances. Si un produit fuit par les trous d’aération, il doit être rapidement mis hors service.

Joints– Les joints ne sont normalement pas nécessaires lors de la connexion d’articles revêtus de PTFE à des produits similaires. Lors du raccordement à des matériaux différents tels que le verre, la céramique ou les métaux exotiques, un joint d'enveloppe en PTFE ou un dispositif similaire est recommandé.

Expédition et emballage

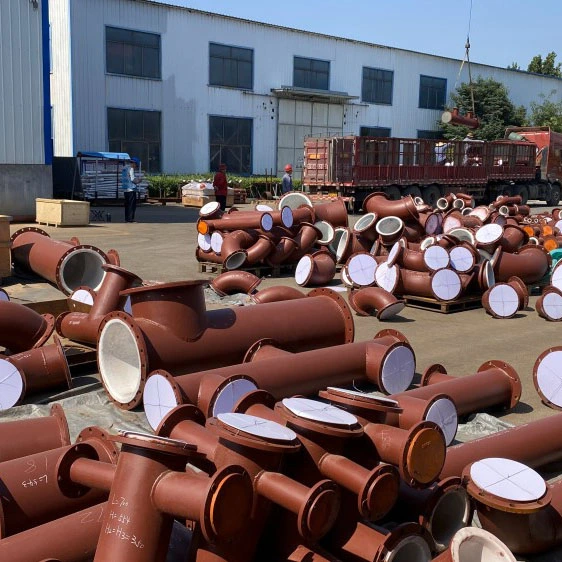

Les coudes de tuyaux revêtus de PTFE de Zhuoyan sont emballés pour garantir que le revêtement en PTFE est protégé pendant le transport et le stockage. Les plaques d'extrémité protègent les surfaces à brides et les matériaux d'emballage restent en place avant l'installation. Les produits sont généralement emballés dans des caisses en bois.

FAQ

Q1: Quelle est la température de fonctionnement maximale des coudes Zhuoyan revêtus de PTFE ?

A1 :Le coude standard revêtu de PTFE fonctionne de -180°C à +160°C. Les limites de température réelles dépendent de la qualité du PTFE, des conditions de pression et des propriétés chimiques du fluide transporté.

Q2: Les coudes revêtus de PTFE peuvent-ils être utilisés sous vide ?

A2 :Oui. Les coudes Zhuoyan revêtus de PTFE peuvent être utilisés sous vide dans la plage de température spécifiée.

Q3: À quels produits chimiques les coudes revêtus de PTFE sont-ils résistants ?

A3 :Le PTFE offre une résistance à la plupart des milieux chimiques, notamment les acides forts, les alcalis forts et les solvants organiques. Le matériau ne convient pas aux métaux alcalins fondus, au fluor élémentaire ou à certains hydrocarbures aromatiques.

Q4: Des joints sont-ils nécessaires lors de l'installation de coudes revêtus de PTFE ?

A4 :Les joints ne sont généralement pas nécessaires lors de la connexion d’articles revêtus de PTFE à des produits similaires revêtus de PTFE. Lors du raccordement à des matériaux différents, un joint d'enveloppe en PTFE ou équivalent est recommandé.
