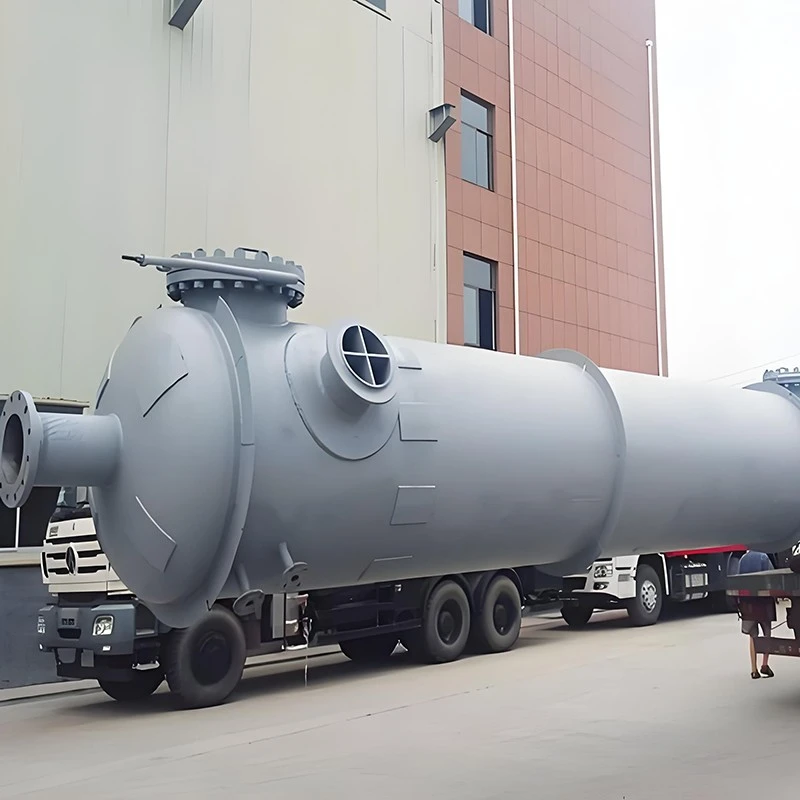

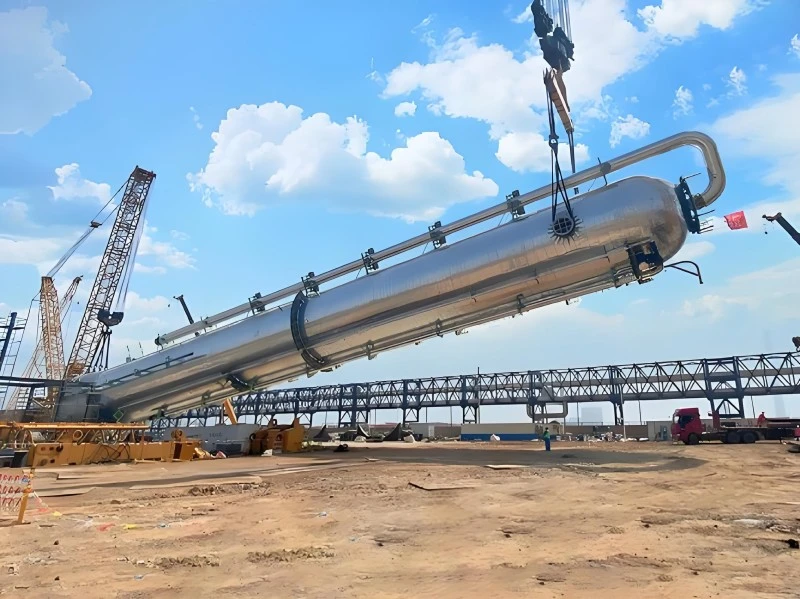

Colonne de séparation chimique de vapeur enduite de PFA

La colonne de séparation chimique à la vapeur revêtue de PFA est une tour de fractionnement en phase vapeur appliquant un revêtement anticorrosion PFA par pulvérisation de fusion, fonctionnellement différent des tours de distillation revêtues de PTFE laminé en feuille. Au lieu de coller une épaisse feuille de fluoropolymère, un revêtement PFA dense est fusionné thermiquement sur un substrat en acier au carbone. Il excelle dans les scénarios de travail avec de la vapeur de haute pureté où un contrôle strict de la lixiviation des ions métalliques est requis. Un mélange de vapeur chaude et corrosive complète le transfert de masse à contre-courant vapeur-liquide à l'intérieur des composants internes de la tour. La barrière PFA dense et continue isole la vapeur chaude acide, contenant des halogènes et oxydante de la coque métallique, évitant ainsi la contamination du distillat par les ions métalliques. Largement déployé pour les projets de purification chimique de haute pureté à l'étranger, de rectification intermédiaire pharmaceutique et de recyclage de réactifs semi-conducteurs.

Principe de fonctionnement

1. Principe matériel anti-corrosion

-Substrat extérieur : la coque en acier au carbone du récipient sous pression Q345R supporte la charge mécanique, la pression de fonctionnement et la charge de vent externe. -Barrière de protection interne : la poudre de fluoropolymère PFA (perfluoroalcoxy) est pulvérisée par fusion et durcie thermiquement sur la paroi intérieure de la tour, les trous d'homme et les surfaces des buses pour former un revêtement dense et continu en couche mince. Grâce à des liaisons moléculaires carbone-fluor stables, le revêtement PFA durci présente une inertie chimique exceptionnelle, bloque la pénétration de la vapeur corrosive chaude et empêche la dissolution des ions de métaux communs dans le distillat, offrant ainsi une protection anticorrosion et de haute pureté.

2. Correspondance de la logique du processus de séparation de vapeur

La vapeur corrosive mélangée chaude pénètre dans le bas de la tour et monte vers le haut ; Le liquide de reflux condensé s'écoule vers le bas à travers les composants de la garniture/du distributeur de la tour. Le transfert de masse répété par vaporisation-condensation réalise un fractionnement multi-composants. Toute vapeur chaude montante entre en contact uniquement avec les surfaces recouvertes de PFA. Cette colonne sert principalement aux flux de travail de séparation dominés par la phase vapeur : rectification sous vide de matières premières corrosives sensibles à la chaleur, purification de réactifs de haute pureté, fractionnement à la vapeur de solvants contenant des halogènes. Il peut se connecter à des condenseurs et à des récipients de réception revêtus de PFA pour créer une boucle fermée complète de séparation de vapeur de haute pureté.

Avantages principaux du produit

1. Performances de lixiviation ultra-faibles des ions métalliques Le revêtement PFA dense thermofusible réduit le risque de précipitation des ions, bien adapté à la production de distillats de haute pureté, répond aux exigences partielles de purification des réactifs de qualité semi-conducteur et BPF.

2. Bonne adaptabilité pour la géométrie interne complexe de la tour. Le processus de revêtement par pulvérisation par fusion couvre des formes complexes telles que les coins de buses, les supports de redistributeur et les sections de tour de petit diamètre qui posent des obstacles à l'installation du revêtement en PTFE à base de feuilles.

3. Couche de barrière continue, fine et uniforme. Pas de joints de soudure typiques du revêtement en feuille de PTFE ; réduit le risque caché de pénétration de vapeur le long des espaces de soudage dans des conditions de travail cycliques de vapeur chaude.

4. Fonctionnement flexible en phase vapeur sous vide. Convient à la distillation sous vide de vapeur corrosive thermolabile ; Le revêtement PFA correctement durci maintient l'adhérence dans un environnement de vapeur à pression négative stable.

5. Conception modulaire de combinaison de sections de tour Sections de tour assemblées par segments pour un transport pratique sur de longues distances et un assemblage sur le terrain ; les composants internes peuvent être échangés pour ajuster la précision de la séparation.

6. Compatibilité inter-systèmes Disponible avec des brides anticorrosion HG20536, peut s'arrimer à une vanne de tuyau revêtue de PFA ou doublée de PTFE et à un équipement de réception pour une construction complète en boucle de séparation.

Tableau complet des spécifications techniques

Principaux domaines d'application

Ciblez les scénarios de fractionnement de vapeur corrosive de haute pureté et les enregistrements d'exportation couvrant les usines de fabrication de produits chimiques haut de gamme d'Asie du Sud-Est et du Moyen-Orient :

1. Rectification et purification à la vapeur de solvant de haute pureté chimique fine

2. Séparation de vapeur sous vide intermédiaire pharmaceutique pour les exigences à faible teneur en impuretés métalliques

3. Récupération et fractionnement de vapeur corrosive de réactif auxiliaire de semi-conducteur

4. Processus de séparation en phase vapeur chimique spéciale contenant des halogènes

5. Projet de distillation sous vide en milieu corrosif sensible à la chaleur

6. Atelier pilote d’essais de séparation corrosive-vapeur de haute pureté à l’échelle pilote

Précautions d'utilisation

1. Limitation moyenne : le revêtement PFA résiste à la plupart des acides, des alcalis et de la vapeur organique ; évitez toute exposition à long terme aux métaux alcalins fondus et au trifluorure de chlore qui dégraderaient le matériau fluoropolymère. Non recommandé pour la vapeur lourdement chargée de particules solides ; les grains solides abraseront la surface du revêtement.

2. Contrainte de changement de température : Eviter les chocs thermiques drastiques ; taux de chauffage/refroidissement contrôlé ≤10℃ par heure. Une forte alternance chaud-froid peut provoquer des microfissures et un délaminage du revêtement.

3. Limite de fonctionnement sous vide : Ne dépassez pas la valeur nominale de vide maximale de -0,07 MPa. Une pression négative excessive augmente le risque de décollement du revêtement du substrat en acier.

4. Protection de l'assemblage : lors de l'installation des composants internes, évitez strictement que les composants métalliques tranchants ne rayent ou n'impactent les surfaces intérieures recouvertes de PFA.

5. Modification interdite sur le terrain : Pas de soudage, de meulage ou de perçage sur site sur la coque de la tour. Un fonctionnement à haute température détruira l’adhérence du revêtement PFA.

6. Exigence en matière d'alimentation en vapeur : la vapeur d'alimentation doit réduire autant que possible le transfert de particules solides ; Un dispositif de filtre frontal est suggéré pour réduire l'impact des particules abrasives sur le revêtement.

Guide d'entretien courant

1. Inspection périodique du revêtement : tous les 6 à 9 mois, effectuez une détection des fuites d'étincelles et une mesure de l'épaisseur du revêtement. Concentrez-vous sur les coins des buses et les zones de transition des brides de la section tour vulnérables au récurage par la vapeur.

2. Nettoyage interne : Refroidissez complètement la tour et relâchez la pression avant d’ouvrir le trou d’homme. Adoptez uniquement des outils non métalliques souples et un rinçage à circulation de solvant compatible ; Les brosses métalliques en acier et les grattoirs durs sont strictement interdits pour éviter les dommages causés par les rayures du revêtement.

3. Inspection de l'étanchéité des brides : Vérifiez les joints composites PFA tous les trimestres ; Remplacez les joints vieillis/déformés en temps opportun pour arrêter les fuites de vapeur au niveau des joints.

4. Révision des éléments internes de la tour : emballage à emporter et redistributeur pour le nettoyage lors de l'arrêt annuel ; éliminer les dépôts de phase vapeur de cokéfaction pour garantir l’efficacité du transfert de masse.

5. Entretien de la coque extérieure : Pour les colonnes montées à l'extérieur, inspectez la peinture antirouille extérieure tous les deux ans ; réparer la peinture écaillée pour protéger le substrat en acier au carbone de la corrosion atmosphérique.

6. Gestion des pièces de rechange : stockez les joints composites PFA correspondant ; les joints métalliques ordinaires ne doivent pas remplacer les accessoires d’étanchéité anticorrosion. Une fois que des cloques ou un pelage du revêtement local apparaissent, contactez le fabricant pour une réparation professionnelle ; n’effectuez pas de réparation de patch auto-adhésif sur place.

FAQ

Q1 : Quelle est la principale différence entre la colonne de séparation chimique de vapeur revêtue de PFA et la colonne de distillation revêtue de PTFE ?

R : Ce produit adopte un revêtement mince PFA durci thermiquement par pulvérisation de fusion sans joints de soudure en feuille, supérieur pour les conditions de travail en phase vapeur de haute pureté à faible lixiviation ionique. La tour doublée de PTFE utilise une épaisse feuille de fluoropolymère et fonctionne mieux sous une forte érosion par immersion en phase liquide.

Q2 : La tour à revêtement PFA peut-elle fonctionner sous distillation à la vapeur sous vide poussé à long terme ?

A : Fonctionnement stable sous vide de 0,07 MPa ; ne dépassez pas la valeur de vide de conception, un vide excessif peut déclencher un risque de délaminage du revêtement.

Q3 : Cette tour revêtue convient-elle à la vapeur contenant des particules abrasives solides ?

R : Non recommandé. Les particules solides dures entraînées par la vapeur abraseront le revêtement PFA ; installer un dispositif de filtrage d'élimination des particules à l'avant si les particules ne peuvent pas être complètement éliminées.

Q4 : Les composants internes de la tour peuvent-ils être remplacés sur site pour ajuster la précision de la séparation ?

R : La conception modulaire de la section de la tour permet le remplacement des composants internes pendant l'arrêt ; veillez à ne pas rayer le revêtement intérieur PFA lors des travaux de démontage-montage.

Q5 : Quels éléments d'inspection chaque colonne de séparation de vapeur revêtue de PFA sera-t-elle complétée avant expédition ?

R : Chaque tour est soumise à un test d'uniformité de l'épaisseur du revêtement, à un balayage d'étincelles sur toute la paroi et à une double vérification de l'étanchéité à la pression hydraulique.

Q6 : Que couvre la garantie officielle ?

R : La coque en acier au carbone bénéficie d'une garantie structurelle de 10 ans ; Revêtement PFA, garantie de 5 ans (à l'exclusion des rayures, de l'abrasion des particules et des dommages causés par une mauvaise opération) ; accessoires internes de la tour Garantie 2 ans.
