Réservoir de réception de processus chimique industriel doublé de PTFE

Le réservoir de réception de processus chimiques industriels doublé de PTFE est un récipient de collecte intermédiaire dédié développé indépendamment par l'usine de Zhuoyan en Chine, prenant exclusivement en charge les lignes de production continues de synthèse chimique et de rectification. Différent des réservoirs de stockage de matières premières de grand volume, ce réservoir de réception présente un petit volume compact, une interface de transfert de milieu rapide et une capacité portante sous vide stable, spécialement utilisée pour collecter temporairement le distillat hautement corrosif, le liquide condensé et les effluents de réaction générés dans les réacteurs frontaux et les tours de distillation.

Le revêtement intégré en PTFE sans soudure évite la contamination croisée moyenne lors du changement de lot de production, et les tailles de brides standardisées permettent un raccordement rapide avec divers équipements de traitement revêtus de fluor. Il est largement adapté aux systèmes de production complets de produits fluorés, pharmaceutiques et d'énergies nouvelles, avec des records de livraison stables aux usines chimiques d'Asie du Sud-Est et du Moyen-Orient.

Qu'est-ce qu'un réservoir de réception de processus chimique industriel doublé de PTFE

Le réservoir de réception de processus chimique industriel doublé de PTFE est un récipient tampon de petite à moyenne pression avec une coque en acier au carbone et un revêtement intérieur en PTFE activé par le sodium sans soudure, spécialement placé à l'extrémité de sortie des réacteurs et des colonnes de distillation dans des lignes de traitement chimique fermées. Sa fonction principale est la réception instantanée, la mise en tampon temporaire et le transport de transition de milieux condensés à haute température, acide-base et contenant du fluor. Comparé aux réservoirs de stockage généraux, il dispose de buses de traitement multistandard réservées sur les parois supérieure et latérales pour correspondre aux canalisations d'alimentation, de pompage sous vide, d'échantillonnage et de détection du niveau de liquide. L'ensemble du réservoir adopte une conception de revêtement sans angle mort pour empêcher le milieu résiduel de provoquer une pollution entre lots, et la structure est optimisée pour une commutation de production continue à cycle court, adaptant parfaitement les conditions de travail des processus industriels intermittents et cycliques de 24 heures.

Avantages concurrentiels fondamentaux

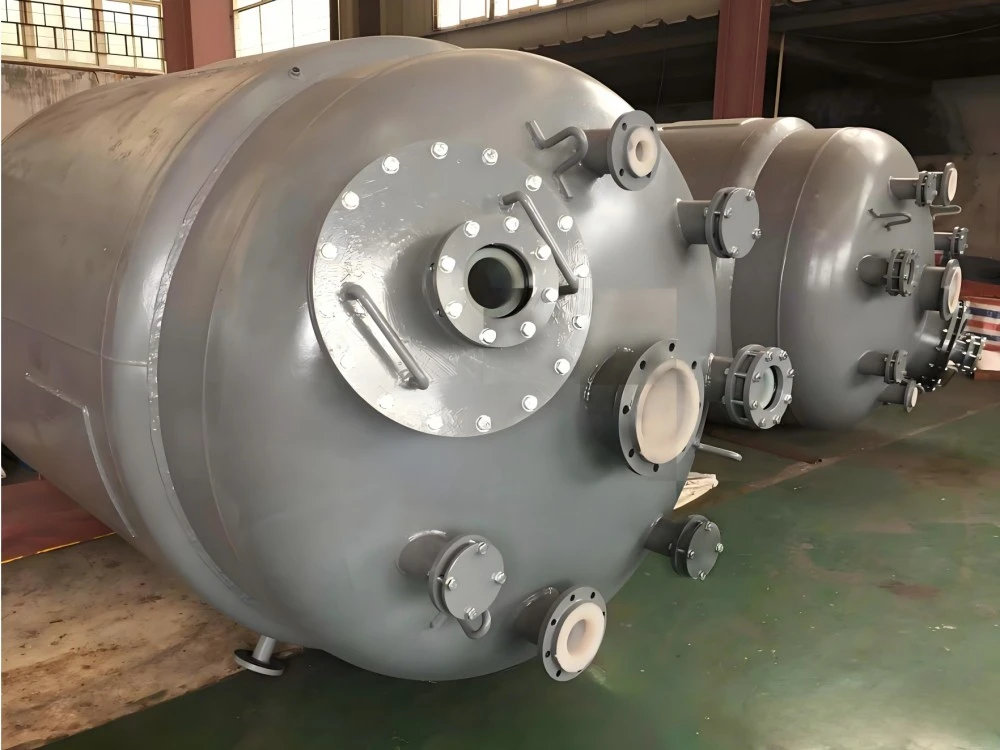

· Processus dédié correspondant à une conception multi-buses Port de vide réservé, port d'échantillonnage, port de niveau de liquide et port de décharge à des positions fixes, réalise un amarrage unique avec une colonne de distillation, un condenseur et un pipeline revêtu sans transformation secondaire, raccourcit considérablement le cycle d'installation de la ligne de production.

· Adaptation stable de la pression négative pour la distillation La doublure intégrale en PTFE collée sous vide étroitement attachée à la coque en acier peut fonctionner de manière stable dans un environnement de distillation sous vide à long terme de -0,09 MPa, sans risque de bulle ou de pelage de la doublure pendant la condensation moyenne.

· Adaptation compacte de la disposition des petits volumes La gamme de volumes grand public de 50 L à 3 000 L, avec un petit espace au sol, peut être installée sur des supports de plate-forme au-dessus de l'équipement sans occuper une grande zone de stockage au sol en usine.

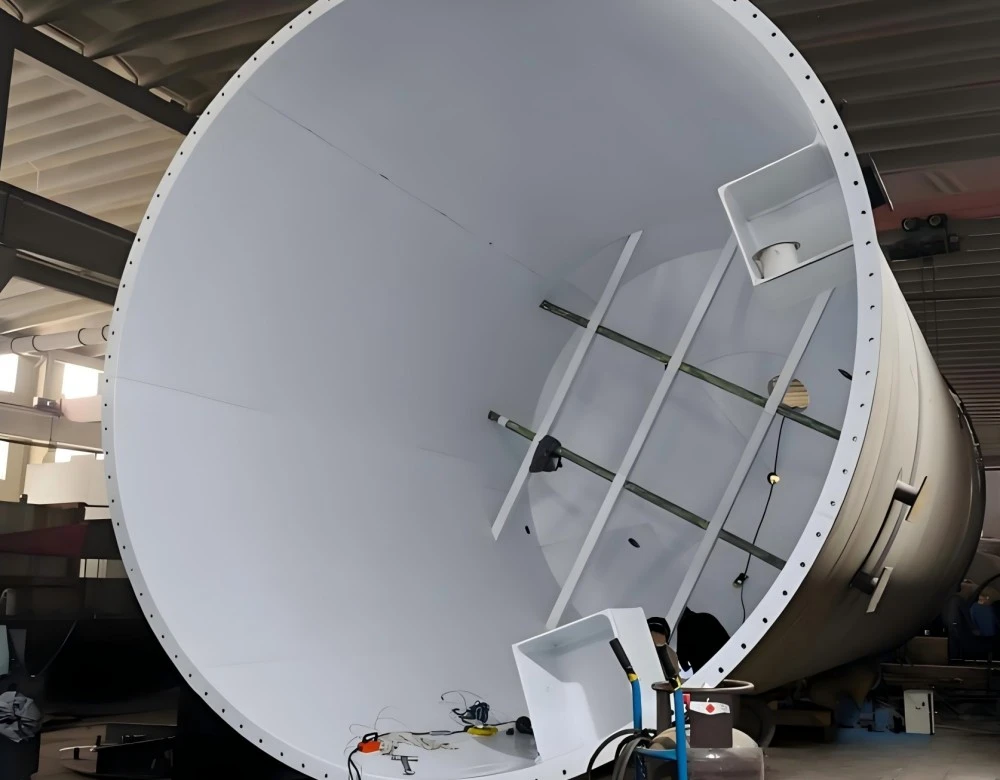

· Doublure sans angle mort pour éviter les résidus moyens. Tous les coins des parois intérieures et les positions de soudage des buses sont entièrement enveloppés par un matériau PTFE sans soudure, sans espaces de rétention de milieu cachés, garantissent efficacement des normes de production de haute pureté pour les projets chimiques pharmaceutiques et électroniques.

· Commutation rapide des lots et nettoyage facile La surface intérieure lisse en PTFE réduit l'adhérence moyenne, la structure inférieure à décharge rapide raccourcit le temps de nettoyage du réservoir entre les différents lots de formule et améliore l'efficacité globale de la production.

· Système d'interface standard unifié Toutes les brides adoptent la norme unifiée anticorrosion HG20536, peuvent être associées de manière interchangeable aux réacteurs, colonnes et tuyaux doublés de PTFE de la série complète Zhuoyan, réalisent un approvisionnement de support unique.

Tableau complet des spécifications techniques

Suggestions de sélection de modèles professionnels

1. Sélectionnez le volume en fonction du cycle de production

Processus de commutation fréquent en lots courts : choisissez un mini réservoir de réception de 50 L à 500 L ; Ligne de production de rectification continue 24h/24 : adoptez un modèle de taille moyenne 1000L-3000L pour réduire la fréquence de décharge.

2. Sélectionnez l'épaisseur du revêtement en fonction de la propriété moyenne.

Acide ordinaire, solvant organique : doublure en PTFE standard de 3 mm ; acide fluorhydrique, milieu de condensation fluoré : mise à niveau vers une doublure sans couture épaissie de 4 mm.

3. Correspondance des conditions de travail sous vide

Si le système de distillation fonctionne sous vide à long terme en dessous de -0,07 MPa, informez notre équipe technique pour renforcer le processus de liaison sous vide du revêtement du réservoir.

4. Confirmation de l'interface de l'équipement correspondant

Fournissez la taille de la bride et la quantité de buses de votre réacteur avant/colonne de distillation, nous ajustons gratuitement la disposition des buses du réservoir de réception pour réaliser un amarrage transparent.

5. Différenciation de l'environnement d'installation

Installation suspendue par plate-forme : fournir des accessoires de support fixe légers ; placement indépendant du sol : structure de base antidérapante épaissie personnalisée.

Flux d’inspection de la production entière et du contrôle qualité

· Usinage de précision de la coque en acier Polissage complet de tous les cordons de soudure des buses et du corps du réservoir, dégraissage à haute température pour éliminer les contraintes de soudage internes, éviter le délaminage du revêtement causé par la déformation thermique.

· Sablage standard de qualité Sa2.5 Traitement rugueux uniforme sur la paroi intérieure pour maximiser la force d'adhérence de la feuille de PTFE et assurer la stabilité du fonctionnement sous vide à long terme.

· Feuille de PTFE d'importation de stratification sous vide d'activation de sodium après traitement d'activation spécial, collage sans couture sous vide dans un atelier propre de qualité 10 000, double soudage PFA à tous les joints de buse.

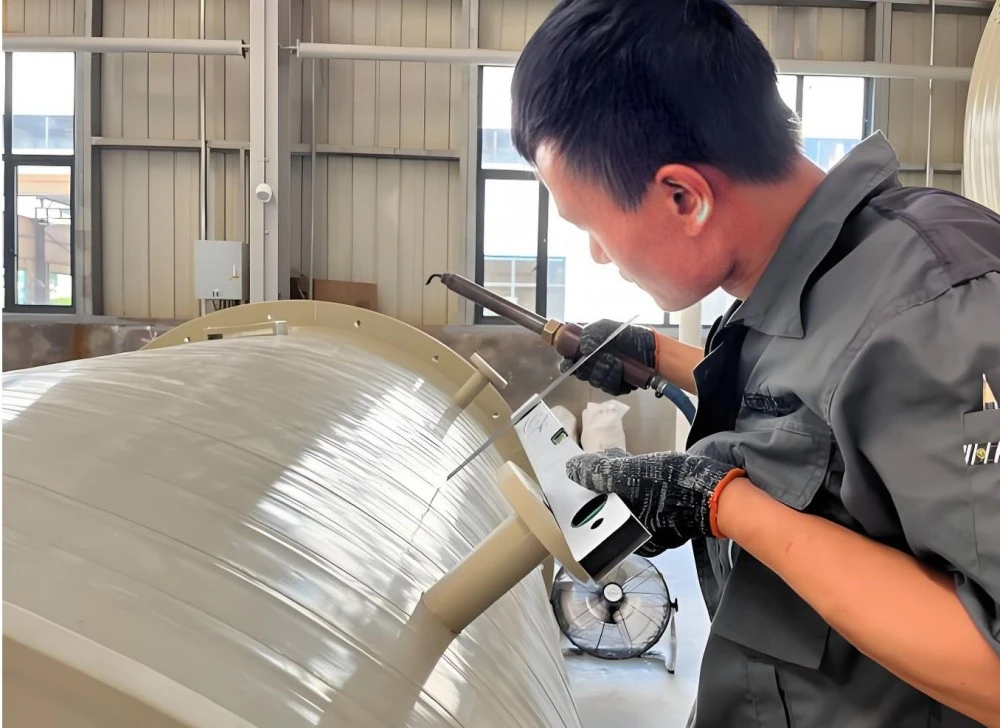

· Inspection par balayage d'étincelles à paroi complète de 10 KV Inspectez chaque coin intérieur et chaque position de revêtement de buse un par un pour trouver de minuscules espaces de revêtement susceptibles de provoquer une fuite de fluide.

· Test de maintien de la pression hydraulique 1,2 fois le test de pression d'eau sous pression de conception, maintenir la pression pendant 30 minutes sans chute de pression pour confirmer l'étanchéité globale.

· Nettoyage fini et emballage de protection Retirez la poussière résiduelle de l'atelier à l'intérieur du réservoir, scellez toutes les buses avec des capuchons de protection en PTFE, adoptez une caisse en bois renforcée pour le transport maritime.

FAQ

Q1 : Ce réservoir de réception de processus chimique industriel doublé de PTFE peut-il fonctionner de manière stable sous une longue distillation sous vide ?

R : Oui, le revêtement intégral collé sous vide peut supporter en continu une pression négative de -0,09 MPa sans bulles ni pertes pendant la collecte des condensats.

Q2 : Quelle taille de volume convient à la chaîne de production de synthèse pharmaceutique intermittente ?

R : Un petit réservoir de réception de 50 à 500 L est recommandé pour les ateliers pharmaceutiques à changement fréquent de lots de formules.

Q3 : Pouvez-vous ajuster la quantité et la position des buses réservées du réservoir selon les besoins ?

R : Nous personnalisons entièrement la disposition des ports d’alimentation, de vide et d’échantillonnage en fonction du dessin du pipeline de la ligne de production des clients.

Q4 : Le réservoir de réception présente-t-il des angles morts de résidus moyens qui affectent la production de haute pureté ?

R : Toutes les positions intérieures de soudage et de buse sont entièrement enveloppées d’une doublure en PTFE sans couture, sans structure de rétention moyenne à angle mort.

Q5 : Quelle est la période de garantie du revêtement en PTFE pour ce réservoir de réception de procédé ?

R : L'ensemble du revêtement en PTFE bénéficie d'une garantie mondiale de 5 ans, à l'exclusion des rayures artificielles et des dommages causés par une mauvaise utilisation.

Q6 : Peut-il être associé à votre colonne de distillation et à votre réacteur revêtus de PTFE comme un ensemble complet ?

R : Toutes les normes de brides sont unifiées, permettant l'achat à guichet unique d'équipements de traitement complets, notamment le réacteur, la colonne et le réservoir de réception.
