Récipient récepteur de produits chimiques résistant aux acides doublé de PTFE

Le récipient récepteur de produits chimiques résistant aux acides revêtu de PTFE appartient à un équipement tampon intermédiaire côté processus, spécialement optimisé pour les conditions de travail de réception de fluides acides, différent des réservoirs de réception multimédia à usage général et des grands réservoirs de stockage statiques. Il est installé aux positions de sortie des colonnes de distillation d'acide, des réacteurs acides et des unités de condensation, pour la collecte instantanée du condensat acide chaud et du liquide d'évacuation de la réaction.

Les condensats acides chauds entraînent à la fois un impact sur la température et un risque d'érosion acide ; les récepteurs métalliques ordinaires subiront une corrosion rapide, tandis que les conteneurs en plastique courants ne peuvent pas supporter le vide de processus et les chocs de condensat à haute température. Ce récepteur combine une coque en acier au carbone résistant à la pression et une doublure intérieure en PTFE entièrement enveloppée sans couture, faisant face efficacement à l'afflux périodique de liquide acide chaud.

Largement déployé dans les lignes de production de synthèse d'acide, de récupération des déchets de décapage et de récupération de condensation de produits chimiques fluorés pour les usines chimiques à l'étranger.

Tableau complet des spécifications techniques

Qu'est-ce qu'un récipient récepteur de produits chimiques résistant aux acides doublé de PTFE ?

Le récipient récepteur de produits chimiques résistant aux acides doublé de PTFE est un récipient tampon intermédiaire sous pression dédié aux boucles de processus chimiques acides. Il se compose d'une coque extérieure en acier au carbone résistant à la pression et d'un revêtement intérieur en PTFE sans soudure laminé sous vide recouvrant la cavité du réservoir, le trou d'homme et toutes les buses de connexion. Sa fonction principale est la réception transitoire et la mise en tampon de courte durée du condensat acide chaud et du liquide de décharge du processus provenant des réacteurs ou des colonnes de distillation en amont, avant de transférer le milieu vers des unités de stockage ou de traitement ultérieures. Il n’est pas utilisé pour le stockage statique à long terme ou pour une réaction d’agitation chimique. Equipé de buses dédiées pour l'entrée des condensats, la surveillance du niveau de liquide, l'équilibrage du vide et la sortie acide-liquide. Disponible sous des formes structurelles verticales et horizontales, et se connecte au système de tuyauterie résistant aux acides revêtu de PTFE via des brides anticorrosion HG20536.

Avantages principaux du produit

1. Anticorrosion ciblée pour les condensats d'acide chaud Le revêtement en PTFE sur toute la surface résiste au récurage et à l'érosion causés par les condensats acides chauds entrant périodiquement, résout le problème de défaillance prématurée des récepteurs métalliques sous un impact acide chaud alterné.

2. Adaptation du processus équilibré sous vide Performances stables dans l'état de fonctionnement du processus à micro-pression négative, correspond au flux de travail de collecte des acides et des condensats de distillation sous vide, évite le délaminage du revêtement sous des fluctuations périodiques de pression.

3. Multi-buses personnalisées pour la boucle de traitement acide Buses fonctionnelles pré-réservées pour l'entrée des condensats, la jauge de niveau de liquide, la balance à vide et l'évacuation acide-liquide. Aucune ouverture de trou supplémentaire sur site n'est nécessaire, ce qui évite les dommages au revêtement causés par un traitement secondaire.

4. Surface intérieure à faible résidu pour la commutation de lots d'acide. La paroi intérieure lisse en PTFE antiadhésif réduit les résidus de milieu acide, pratique pour le rinçage lors de la commutation de différents lots d'acide, réduit le risque de contamination croisée entre différents cycles de production de type acide.

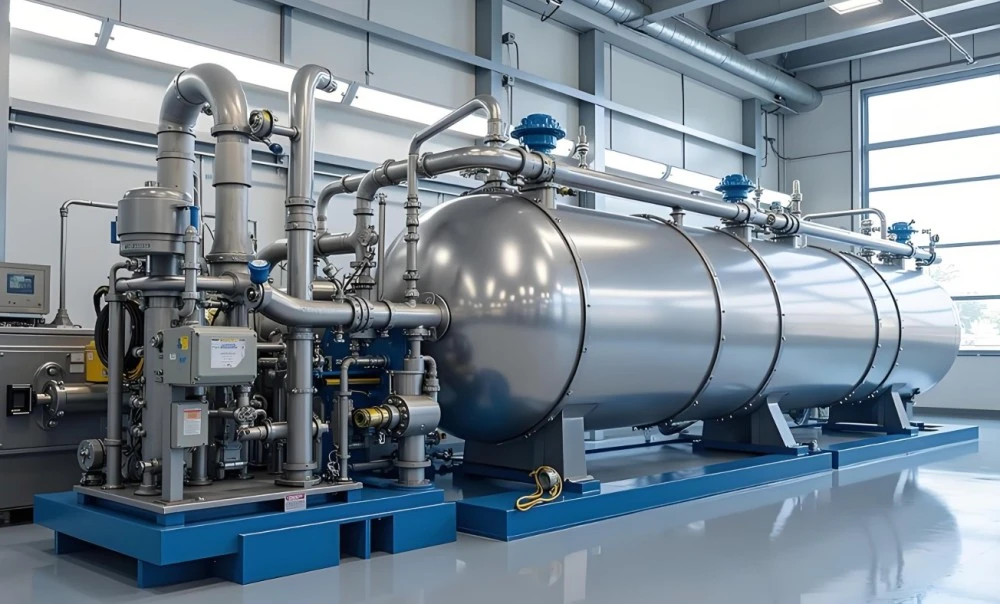

5. Options de forme d'installation double Type compact vertical pour montage sur plate-forme au-dessus de l'équipement ; version horizontale sur selle pour espace d'atelier de hauteur limitée, adaptation flexible à la disposition des canalisations amont-aval.

6. Compatibilité d'interface anticorrosion unifiée Norme de bride HG20536 entièrement doublée de PTFE, amarrage sans couture avec le réacteur doublé résistant aux acides Zhuoyan, la colonne de distillation, la canalisation et les raccords pour un approvisionnement complet à guichet unique pour le processus acide.

Principaux domaines d'application

Principalement appliqué dans les liens tampons de processus de la production chimique liée aux acides, avec des records de livraison à l'étranger pour les usines de produits chimiques inorganiques d'Asie du Sud-Est et du Moyen-Orient :

Ligne de distillation d'acide inorganique : réception de condensats pour l'acide chlorhydrique, procédé de rectification de l'acide nitrique

Usine de fluorochimie : tamponnage temporaire de condensats chauds contenant de l'acide fluorhydrique

Projet de valorisation des déchets acides de décapage : Réception des effluents acides résiduaires de l'atelier de décapage

Synthèse d'acide en chimie fine : tamponnage à court terme du liquide de décharge de réaction acide

Traitement des déchets liquides corrosifs pour la protection de l'environnement : réception initiale des eaux usées acides concentrées

Atelier d'essais de procédés acides à l'échelle pilote : Collecte intermédiaire pour une réaction pilote acide en petits lots

Processus de production standard

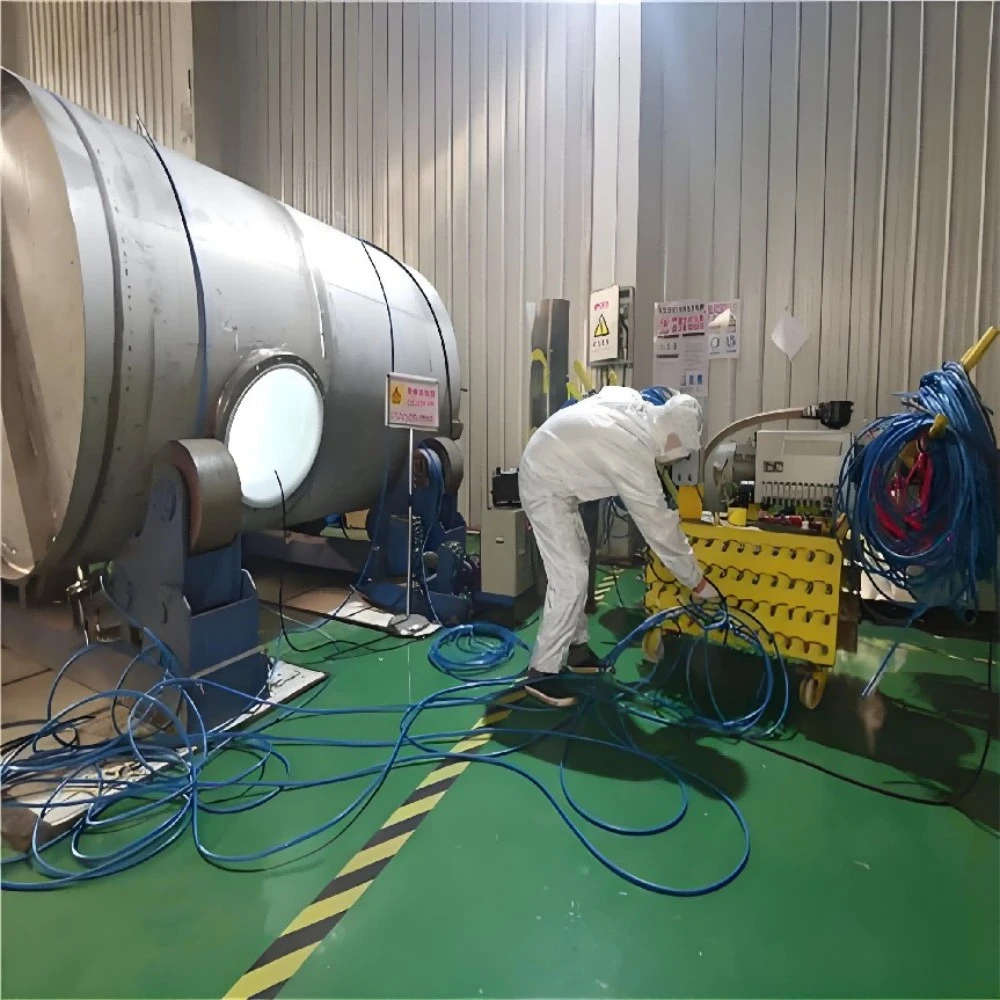

1. Soudage intégral de la coque en acier au carbone, polissage complet de la cavité intérieure du réservoir et de toutes les soudures des buses pour éliminer les angles vifs.

2. Dégraissage à haute température de 500 ℃ pour éliminer les contraintes résiduelles de soudage et empêcher la déformation de la doublure sous un impact périodique d'acide chaud.

3. Le sablage intensif de qualité Sa2.5 pour la surface de la cavité intérieure garantit une force adhésive élevée pour la feuille de PTFE.

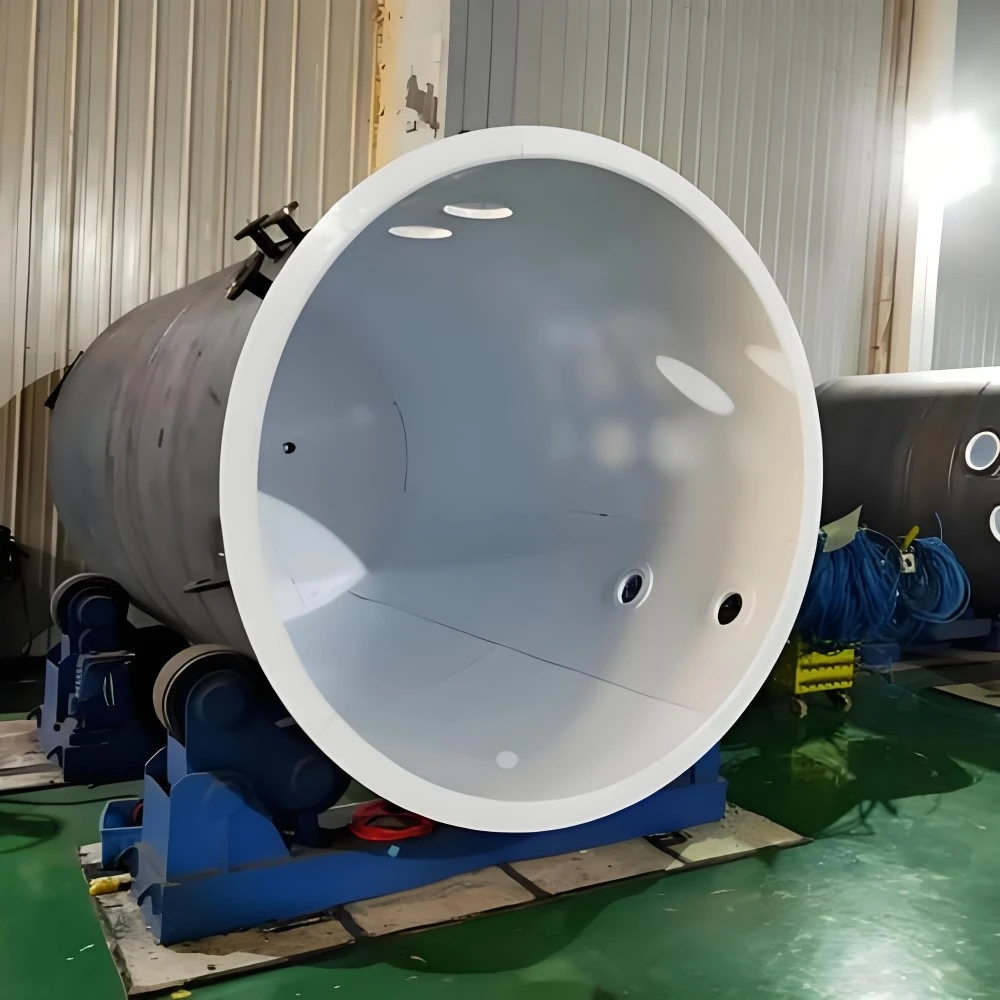

4. Traitement d'activation au sodium de la feuille brute de PTFE importée ; stratification sans couture sous vide dans un atelier propre de qualité 10 000. Soudage thermofusible double PFA pour tous les coins de transition des buses soumis au récurage des condensats acides.

5. Inspection par balayage d'étincelles mobile 10KV sur toute la paroi, détection focalisée sur les positions des joints buse-réservoir-corps vulnérables à la pénétration de l'acide.

6. Test de maintien hydraulique de pression de conception 1,2 fois, maintenez la pression pendant 30 minutes sans chute de pression.

7. Nettoyage de la cavité intérieure pour éliminer la poussière de l'atelier ; chaque ouverture de bride est scellée par des capuchons de protection anti-rayures en PTFE dédiés. Emballage en caisse bois renforcée pour le transport mer-terre.

FAQ

Q1 : Ce récipient récepteur de produits chimiques résistant aux acides doublé de PTFE peut-il collecter des condensats chauds contenant de l'acide fluorhydrique ? R : Il peut fonctionner pour les condensats chauds contenant du HF lorsqu'il est mis à niveau vers un revêtement en PTFE épaissi de 3 mm. Veuillez informer la composition du condensat avant de commander.

Q2 : Quelles options d'installation sont disponibles pour ce récipient récepteur de traitement acide ? A : Type compact vertical pour le montage sur plate-forme d'équipement ; version horizontale sur selle pour un aménagement d'atelier de faible hauteur.

Q3 : Le forage sur site est-il autorisé à ajouter des buses supplémentaires après la livraison ? R : Le perçage ou la découpe sur site est strictement interdit, car cela détruirait le revêtement intégral en PTFE ; confirmer toutes les positions des buses lors de l'étape de dessin de pré-production.

Q4 : Ce récipient récepteur peut-il correspondre à la colonne de distillation résistante aux acides et à la tuyauterie doublée existantes ? R : Il adopte la norme de bride anticorrosion unifiée HG20536 et peut directement s'arrimer à notre équipement de traitement et à nos raccords de tuyauterie doublés de fluor résistant aux acides de toute la série.

Q5 : À quelles inspections chaque navire récepteur passera-t-il avant son expédition ? R : Chaque unité est soumise à un balayage d'étincelles sur toute la paroi (l'accent est mis sur les joints de buse) ainsi qu'à un double test d'étanchéité à la pression hydraulique.

Q6 : Que couvre la garantie officielle ? R : Coque en acier au carbone, garantie structurelle de 10 ans ; Doublure en PTFE, garantie de 5 ans (à l'exclusion des rayures artificielles, des chocs et des dommages causés par une mauvaise utilisation) ; buses et accessoires garantie 2 ans.
