Réservoir d'agitation liquide chimique doublé de PTFE

Le réservoir d’agitation liquide chimique revêtu de PTFE appartient à un équipement d’agitation à circulation en phase liquide dédié. Différent des récipients de mélange axés sur le dosage par lots, ce réservoir d'agitation est principalement conçu pour une agitation circulante soutenue de liquide corrosif monophasé, empêchant la sédimentation des matières en suspension et maintenant une composition uniforme en phase liquide dans des boucles de production continues. Tous les composants en contact avec le fluide, y compris la cavité du réservoir, l'arbre d'agitation et la turbine, adoptent une protection PTFE intégrée, évitant ainsi l'érosion des métaux et la contamination ionique causée par un fluide corrosif en circulation. Il peut être connecté à des pipelines revêtus, des raccords en T et des vannes pour construire des boucles de circulation de liquide fermées, largement utilisées pour les conditions de travail à flux continu dans les usines étrangères de produits chimiques, de traitement des déchets liquides et de fabrication de matériaux au lithium.

Tableau complet des spécifications techniques

Principe de fonctionnement

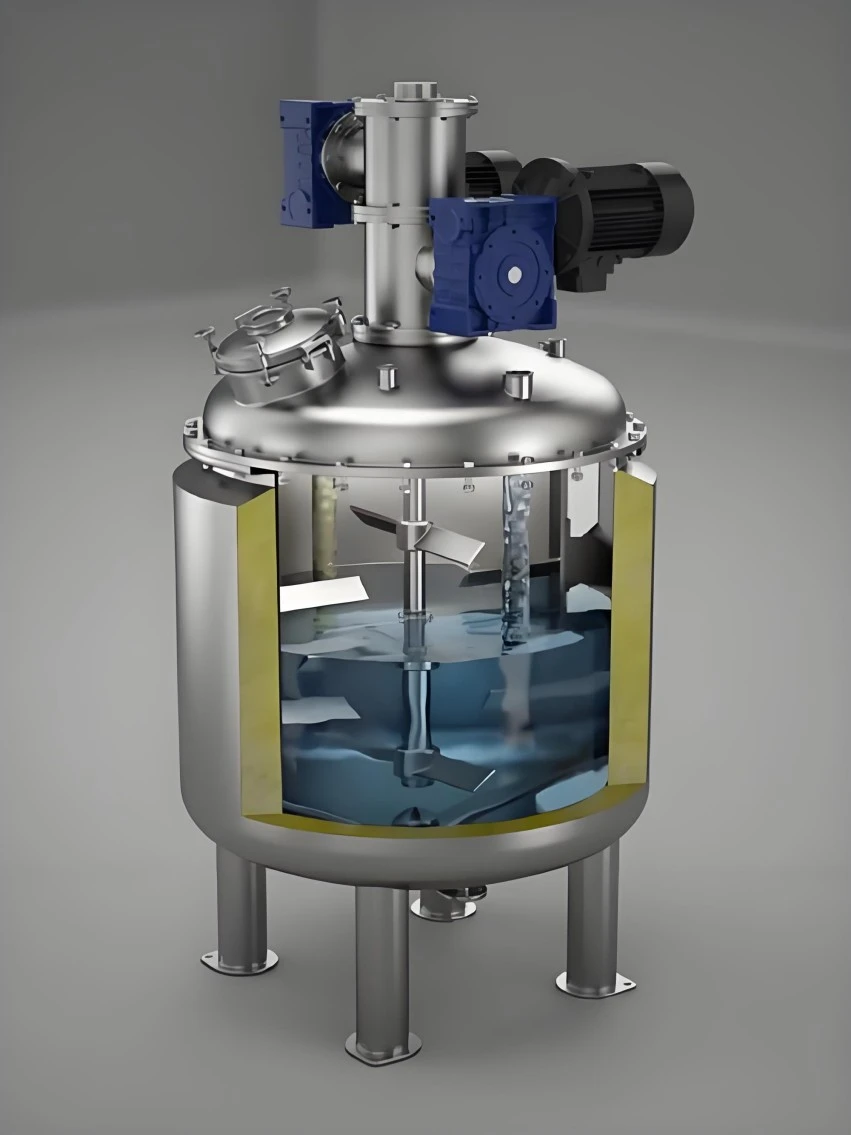

1. Principe de structure matérielle

-Coque extérieure : la coque en acier au carbone du récipient sous pression Q245R supporte la pression du système, la charge d'installation et la contrainte thermique cyclique du liquide en circulation. -Barrière anticorrosion intérieure : La feuille de PTFE activée par le sodium est laminée sous vide sur la paroi intérieure du réservoir ; L'arbre d'agitation et la turbine sont entièrement enveloppés d'un matériau PTFE. Le PTFE chimiquement inerte isole le liquide corrosif en circulation de toutes les surfaces de contact métalliques, empêchant ainsi l'érosion lorsque le liquide continue de couler et de s'agiter.

2. Agitation et logique de processus adaptée

L'unité d'entraînement à fréquence variable entraîne la turbine revêtue de PTFE pour qu'elle tourne en continu, générant un flux de circulation circonférentiel à l'intérieur de la cavité du réservoir. L'effet de circulation du liquide inhibe la sédimentation des particules solides, maintient une concentration homogène de liquide corrosif et réalise une fonction d'agitation tampon dans la production à flux continu. Scénarios de processus typiques correspondant :

1. Agitation en circulation continue pour le liquide d'alimentation corrosif avant le pompage de la livraison ;

2. Tampon anti-sédimentation liquide en suspension pour les lignes de traitement des déchets acides ;

3. Pré-agitation du liquide de matière première pour le système d'alimentation en matière première de nouvelle énergie ;

4. Circulation en boucle fermée avec pipeline revêtu de PTFE, réalisant une agitation tampon en phase liquide ininterrompue pour toute la ligne de production.

Avantages principaux du produit

1. Ensemble de mélange doublé complet Non seulement la paroi intérieure du réservoir ; L'arbre de l'agitateur et la turbine sont entièrement enveloppés de matériau PTFE. Évitez la corrosion galvanique causée par le contact des pièces métalliques nues avec des produits chimiques agressifs lors du mélange à grande vitesse.

2. Structure de contrôle de la température de la gaine en option La gaine extérieure intégrée prend en charge le chauffage de la vapeur ou la circulation du liquide de refroidissement, maintenant une température stable tout en dissolvant et en mélangeant les composants corrosifs, en adaptant les flux de travail de lots sensibles à la température.

3. Solution multi-roues pour différentes viscosités : hélice d'alimentation, turbine de type ancre doublée de PTFE, correspondant au mélange de liquides à faible viscosité, à la dissolution de solides et au mélange de boues à haute viscosité séparément.

4. Surface intérieure lisse à faible résidu. La doublure lisse en PTFE réduit l'adhérence du matériau. Rinçage pratique du réservoir intérieur lors du changement de lots de formules différentes et réduit le risque de contamination croisée.

5. Adapter les modes de production par lots et semi-continus. Convient aux lots intermittents et au prémélange circulant semi-continu. Aucune configuration complexe liée à la réaction, l'accent étant mis sur l'efficacité du mélange pour la préparation quotidienne des matériaux dans les usines chimiques.

6. Compatibilité unifiée des brides anticorrosion Brides entièrement doublées standard HG20536, amarrage sans couture avec pipeline revêtu de série complète Zhuoyan, té, vanne et réservoir de stockage pour un approvisionnement unique de l'ensemble du système de traitement par lots.

Principaux domaines d'application

Axé sur les scénarios de travail de circulation en phase liquide à flux continu et d'agitation tampon anti-sédimentation, avec des records de livraisons à l'étranger pour les parcs industriels chimiques d'Asie du Sud-Est et du Moyen-Orient :

1. Ligne de production de chimie fine : agitation par circulation de liquide d'alimentation corrosif avant le transport par pompe

2. Station de déchets liquides respectueuse de l'environnement : tampon-agitation anti-sédimentation pour déchets liquides acides contenant de fines particules en suspension

3. Usine de matériaux à nouvelle énergie : pré-agitation continue du liquide circulant corrosif au sel de lithium

4. Atelier de chimie inorganique : agitation homogénéisante pour système de distribution à circulation d'acide mixte

5. Ligne de production de tests pilotes : tampon de circulation en phase liquide pour le processus de test continu en milieu corrosif

6. Boucle auxiliaire du processus de rectification : Tampon de condensat-agitation pour distillat corrosif

Précautions d'utilisation

1. Restriction moyenne : seuls les métaux alcalins fondus et le trifluorure de chlore érodent le revêtement en PTFE ; pour le liquide en circulation de particules en suspension contenant du fluor, sélectionnez une doublure améliorée de 3 mm d'épaisseur.

2. Règle de démarrage de l'agitation : Ne commencez pas à remuer dans des conditions de réservoir vide ; Le niveau de liquide doit immerger complètement la roue avant le démarrage du moteur, pour éviter l'usure à sec de la roue en PTFE.

3. Contrôle des chocs de température : évitez les alternances chaudes-froides brusques, le taux de chauffage-refroidissement ne doit pas dépasser 12 ℃ par heure, réduisez le risque de délaminage du revêtement causé par les contraintes thermiques.

4. Gestion du niveau de liquide : le niveau de liquide de fonctionnement doit être maintenu entre 50 % et 80 % du volume total du réservoir ; un niveau de liquide trop bas entraînera une exposition de la turbine et une abrasion du revêtement.

5. Modification interdite : Ne pas effectuer de soudage, de perçage ou de découpe sur site pour la coque du réservoir ou l'arbre d'agitation ; une température élevée détruira les performances de liaison du revêtement en PTFE.

6. Prévention des corps étrangers : évitez que les fragments de métal dur ne pénètrent dans la cavité du réservoir ; les débris durs rayeront la surface du revêtement sous le récurage par agitation rotative.

Guide d'entretien courant

1. Inspection périodique du revêtement : Effectuez une analyse des fuites d’étincelles sur toute la paroi tous les 8 à 12 mois. L'accent est mis sur l'inspection de la position de pénétration de l'arbre d'agitation, des joints des buses et de la zone facile à abraser au fond du réservoir.

2. Vérification de routine du système d'agitation : chaque équipe observe le bruit de fonctionnement du moteur et les vibrations de l'arbre ; des vibrations excessives doivent arrêter l'équipement pour le dépannage afin d'éviter les collisions avec la turbine et les rayures sur la doublure.

3. Nettoyage du réservoir intérieur : Arrêtez l'agitation et laissez refroidir complètement le réservoir avant d'ouvrir le trou d'homme pour le nettoyage ; adoptez uniquement une brosse douce et un rinçage au solvant compatible ; Les brosses en fil d'acier ou les grattoirs durs sont strictement interdits.

4. Entretien des brides et des joints d'arbre : vérifiez les joints en PTFE et les composants du joint d'arbre tous les trimestres ; Remplacez les pièces d'étanchéité déformées et vieillissantes en temps opportun pour éviter les fuites de liquide en circulation.

5. Protection de la coque extérieure : Pour le réservoir d'agitation installé à l'extérieur, inspectez la peinture antirouille tous les 2 ans, réparez la peinture écaillée pour protéger la coque en acier au carbone de la corrosion atmosphérique.

6. Réserve de pièces de rechange : stockez la turbine revêtue de PTFE et les accessoires d'étanchéité assortis dans l'entrepôt ; les pièces de rechange métalliques ordinaires ne peuvent pas remplacer les composants d'agitation anticorrosion.

FAQ

Q1 : Quelle est la principale différence entre ce réservoir d’agitation liquide chimique doublé de PTFE et un récipient de mélange ordinaire ?

R : Ce réservoir d'agitation est orienté pour l'anti-sédimentation et l'agitation tampon de liquide en circulation à flux continu ; Le récipient de mélange se concentre sur le dosage intermittent des matériaux et l'homogénéisation à cisaillement élevé.

Q2 : Est-il autorisé de démarrer l’agitateur lorsque le réservoir est vide ?

R : Strictement interdit. La turbine doit être entièrement immergée dans le milieu liquide avant le démarrage, le fonctionnement à sec rayera et portera rapidement la turbine recouverte de PTFE.

Q3 : Ce réservoir d'agitation peut-il gérer un liquide en circulation contenant de fines particules solides en suspension ?

R : Oui, sélectionnez une version de doublure épaissie de 3 mm pour le produit à récurer à particules en suspension. Veuillez fournir des informations sur la composition du produit pour notre évaluation technique.

Q4 : Peut-il se connecter au pipeline existant revêtu de fluor pour former une boucle de circulation de liquide continue ?

R : Il suit la norme unifiée de bride entièrement doublée HG20536 et prend en charge l'amarrage sans soudure avec des raccords de tuyauterie de série complète revêtus de PTFE.

Q5 : À quelles inspections chaque réservoir d'agitation passera-t-il avant la livraison en usine ?

R : Chaque réservoir est soumis à un balayage d'étincelles sur toute la paroi, à un test de maintien de la pression hydraulique et à un test de rodage d'agitation statique pour vérifier les performances du système d'agitation.

Q6 : Quels articles sont couverts par la garantie officielle ?

R : Coque en acier au carbone, garantie structurelle de 10 ans ; Doublure en PTFE, garantie de 5 ans (exclut les rayures artificielles, les impacts de corps étrangers et les dommages dus à une mauvaise opération) ; accessoires pour agitateur et turbine. Garantie 2 ans.
