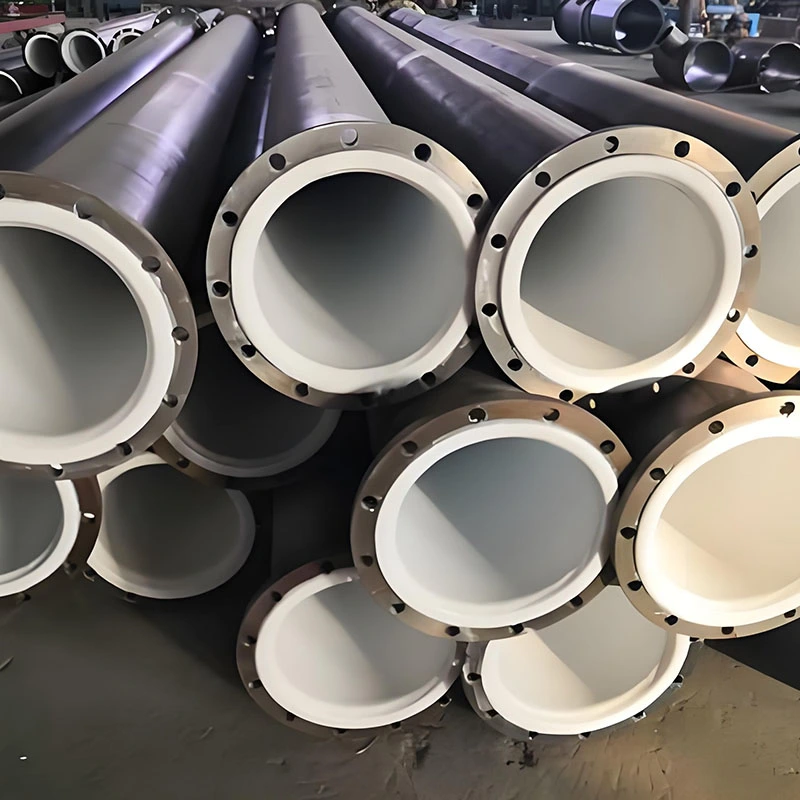

Pipeline chimique industriel doublé de PTFE

Le pipeline chimique industriel revêtu de PTFE Zhuoyan est un système de tuyauterie composite conçu pour le transport sûr et efficace de produits chimiques hautement corrosifs. La tuyauterie se compose d'une coque extérieure en acier au carbone offrant une résistance structurelle et une résistance à la pression, et d'un revêtement intérieur en PTFE offrant une résistance à la corrosion.

Avec plus de dix ans d'expérience dans les revêtements industriels résistants à la corrosion, Zhuoyan a développé des processus de fabrication avancés pour garantir l'intégrité et la durée de vie de ses tuyaux revêtus de PTFE. Ce produit est conçu pour répondre aux exigences des industries telles que la chimie fine, la pétrochimie, la pharmacie, les pesticides, les semi-conducteurs et la protection de l'environnement. Le produit est disponible en différents diamètres nominaux et longueurs et peut être personnalisé en fonction de conditions de fonctionnement et d'exigences d'installation spécifiques.

Qu'est-ce qu'un pipeline revêtu de PTFE ?

Les tuyaux revêtus de PTFE sont des tuyaux résistants à la corrosion dont la surface intérieure est recouverte d'une couche de polytétrafluoroéthylène (PTFE). Le PTFE, souvent appelé le « roi des plastiques », est un fluoropolymère haute performance réputé pour son excellente inertie chimique, sa large plage de températures de fonctionnement et ses propriétés antiadhésives.

Le revêtement intérieur agit comme une barrière entre le fluide transporté et la paroi du tuyau métallique, empêchant les produits chimiques de corroder le substrat en acier. Cette conception est particulièrement importante lors de la manipulation de fluides hautement corrosifs, tels que des acides concentrés (acide sulfurique, acide chlorhydrique, acide nitrique, eau régale), des alcalis forts, des halogènes (chlore, fluor, brome, iode) et de nombreux solvants organiques. Le revêtement en PTFE protège le tuyau métallique de la corrosion, prolongeant ainsi la durée de vie du système de tuyauterie, réduisant les coûts de maintenance et garantissant la sécurité et la pureté des fluides de procédé. Les tuyaux revêtus de PTFE de Zhuoyan sont fabriqués à partir d'une résine PTFE de haute qualité et d'une technologie de revêtement avancée, offrant des performances fiables même dans des environnements nécessitant une résistance à la corrosion.

Principales caractéristiques et avantages

1. Résistance chimique supérieure: Les revêtements en PTFE présentent une excellente résistance à une large gamme de substances corrosives, notamment les acides forts, les alcalis forts, les solvants organiques, les halogènes et les oxydants. Cela garantit un fonctionnement fiable même lors de la manipulation de produits chimiques hautement corrosifs, minimisant ainsi le risque de défaillance du pipeline due à la corrosion.

2. Large plage de températures de fonctionnement:Les pipelines de produits chimiques industriels revêtus de PTFE Zhuoyan peuvent fonctionner de manière fiable sur une large plage de températures. Cette large plage de stabilité thermique rend les tuyaux adaptés aux conditions de fonctionnement impliquant des fluctuations de température extrêmes.

3. Haute imperméabilité : Le revêtement en PTFE dense et hautement cristallin présente une excellente imperméabilité aux gaz et aux liquides tels que le chlore, l'oxygène, la vapeur d'eau et l'acide chlorhydrique. Cette imperméabilité est cruciale pour empêcher les fluides corrosifs de pénétrer dans le revêtement et de corroder le substrat en acier.

4. Surface à faible friction et antiadhésive:Le PTFE possède l’un des coefficients de friction les plus bas parmi les matériaux solides. Sa surface antiadhésive et autonettoyante évite l'accumulation de dépôts, réduit la résistance à l'écoulement et minimise le risque de colmatage. Cette propriété est particulièrement bénéfique pour les processus où la pureté du produit est essentielle ou lors de la manipulation de fluides qui ont tendance à polymériser ou à se déposer.

Principe de fonctionnement et processus de production

Le principe de fonctionnement du pipeline revêtu de PTFE repose sur la combinaison synergique des propriétés mécaniques de la coque en acier et de la résistance chimique du revêtement en PTFE. Le tube en acier assure l'intégrité structurelle nécessaire pour contenir la pression et les charges mécaniques, tandis que le revêtement en PTFE agit comme une barrière chimiquement inerte qui empêche le contact entre le fluide corrosif et le substrat métallique.

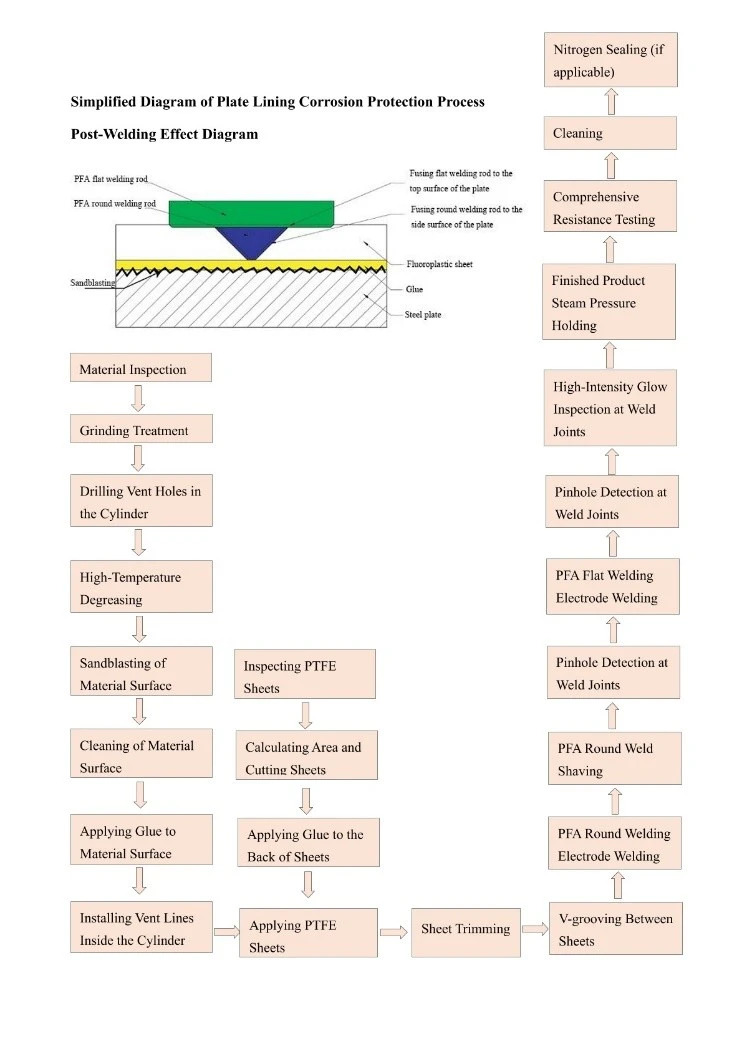

La fabrication d'un tuyau revêtu de PTFE de haute qualité implique une série d'étapes précises et contrôlées pour garantir l'intégrité et les performances du produit final. Ce processus comprend :

1. Contrôle des matériaux :Les matières premières, y compris les tuyaux en acier et la résine PTFE, sont inspectées pour en vérifier la qualité et la conformité.

2. Préparation des surfaces :La surface intérieure du tube en acier est préparée par des processus tels que le meulage, le dégraissage à haute température et le sablage pour obtenir une surface propre et rugueuse qui favorise l'adhérence.

3. Application d'apprêt/adhésif :Un apprêt ou un adhésif spécialisé est appliqué sur la surface en acier préparée pour améliorer la force de liaison entre l'acier et le revêtement en PTFE.

4. Pose du revêtement :Le revêtement PTFE est inséré dans le tuyau en acier. Ceci peut être réalisé par diverses méthodes, telles que le fait de tirer un revêtement légèrement surdimensionné à travers une filière de réduction et de lui permettre de se dilater contre la paroi en acier, ou en utilisant un processus de sertissage dans lequel le tuyau en acier est mécaniquement réduit autour du revêtement. Pour les tuyaux de plus grand diamètre, un processus de revêtement en feuille consiste à appliquer un adhésif à la fois sur la surface en acier et sur les feuilles de PTFE, puis à les coller soigneusement ensemble à l'aide de techniques spécialisées.

5. Frittage/Fusion :Le tuyau assemblé est chauffé dans un four à température contrôlée jusqu'à un profil de température spécifique pour faire fondre le PTFE, durcir l'adhésif et soulager toutes contraintes résiduelles dans le revêtement. Cette étape garantit également que le PTFE adhère étroitement à la paroi en acier.

Contrôle qualité et tests :

Les tuyaux finis sont soumis à des tests rigoureux, notamment une inspection visuelle, une mesure de l'épaisseur, des tests d'étincelles électriques pour la détection des sténopés et des tests d'adhérence pour garantir la qualité et l'intégrité du revêtement.

Spécifications et modèles

Zhuoyan propose des tuyaux revêtus de PTFE dans une variété de tailles et de configurations standard. Voici les spécifications typiques. Des tailles personnalisées sont disponibles sur demande.

Domaines d'application

Les pipelines Zhuoyan revêtus de PTFE sont largement utilisés dans les industries où la résistance à la corrosion, la pureté et la fiabilité sont primordiales. Les applications typiques incluent :

Industrie de la chimie fine : Transport d'intermédiaires corrosifs, d'acides et de solvants.

Industrie pétrochimique : Manipulation de milieux agressifs dans les procédés de raffinage et pétrochimiques.

Industrie pharmaceutique : transfert de produits chimiques de haute pureté et d'ingrédients pharmaceutiques actifs (API) lorsque la pureté du produit est essentielle.

Industrie des pesticides : transport de matières premières corrosives et de produits finis.

Industrie des semi-conducteurs : transport de produits chimiques de transformation et de flux de déchets corrosifs et de haute pureté.

Protection de l'environnement : Manipulation des déchets acides corrosifs, des alcalis et des eaux usées industrielles.

Industrie du chlore-alcali : Transport du chlore, de la soude caustique et d’autres milieux hautement corrosifs.

Industrie électrique : systèmes de désulfuration des gaz de combustion (FGD) et manipulation de produits chimiques corrosifs dans les centrales électriques.

Précautions d'utilisation

Pour garantir des performances optimales et une longue durée de vie des canalisations Zhuoyan revêtues de PTFE, les précautions suivantes doivent être observées :

1. Limites de température :Évitez de faire fonctionner le pipeline en continu à ou au-dessus de la température nominale maximale du revêtement en PTFE (par exemple, au-delà de 160 °C pour la qualité standard), car cela peut entraîner un ramollissement, une déformation et une durée de vie réduite.

2. Gestion de la pression : assurez-vous que les pressions de fonctionnement ne dépassent pas les valeurs spécifiées.notation. Les coups de bélier rapides doivent être évités pour éviter les contraintes mécaniques sur le revêtement et les brides.

3. Compatibilité chimique :Bien que le PTFE soit résistant à la plupart des produits chimiques, il est susceptible d'être attaqué par les métaux alcalins fondus et le fluor élémentaire à haute température. Confirmer la compatibilité chimique avec Zhuoyan pour les milieux inhabituels ou extrêmes.

4. Installation:Les brides doivent être serrées uniformément et au couple correct pour éviter de surcharger les brides et de provoquer des fuites. Les tuyaux doivent être correctement soutenus pour éviter l’affaissement ou les vibrations.

5. Manutention:Le PTFE a une résistance au fluage relativement faible ; éviter les charges ponctuelles localisées ou les impacts violents qui pourraient déformer définitivement le revêtement.

6. Inspection:Inspectez régulièrement le pipeline, en particulier les raccords à bride et les zones exposées à des cycles de température ou de pression élevés, à la recherche de signes de fuite ou de dégradation du joint de bride.

7. Pré-mise en service :Assurez-vous que le système de canalisation est propre et exempt de débris avant le démarrage pour éviter d'endommager le revêtement en PTFE.

FAQ

Q1 : Quelle est la température de fonctionnement maximale des tuyaux revêtus de PTFE Zhuoyan ?
A1 : Le tuyau standard revêtu de PTFE peut fonctionner en continu jusqu'à environ 160°C. Pour les applications nécessitant des températures plus élevées, Zhuoyan propose des solutions techniques et peut recommander des matériaux alternatifs comme le PFA.

Q2 : Comment le revêtement en PTFE résiste-t-il à la perméation ?
A2 : Zhuoyan utilise du PTFE haute densité et un processus de revêtement précis pour former un revêtement dense et épais. Cette structure constitue une barrière élevée contre la perméation des gaz et des liquides, protégeant ainsi la coque en acier des attaques corrosives.

Q3 : Quelles longueurs et diamètres sont disponibles ?
A3 : Les diamètres nominaux standard vont de DN25 à DN600 (1" à 24"), avec des longueurs jusqu'à 6 000 mm selon le diamètre. Des tailles et longueurs personnalisées peuvent être fabriquées pour répondre aux exigences spécifiques du projet.

Q4 : Comment puis-je obtenir un devis personnalisé pour mon application spécifique ?
A4 : Veuillez contacter Zhuoyan directement avec les conditions de votre processus, telles que la composition du support, la température, la pression et les dimensions de tuyaux souhaitées. Notre équipe technique vous fournira une solution sur mesure et un devis basé sur vos besoins spécifiques.
