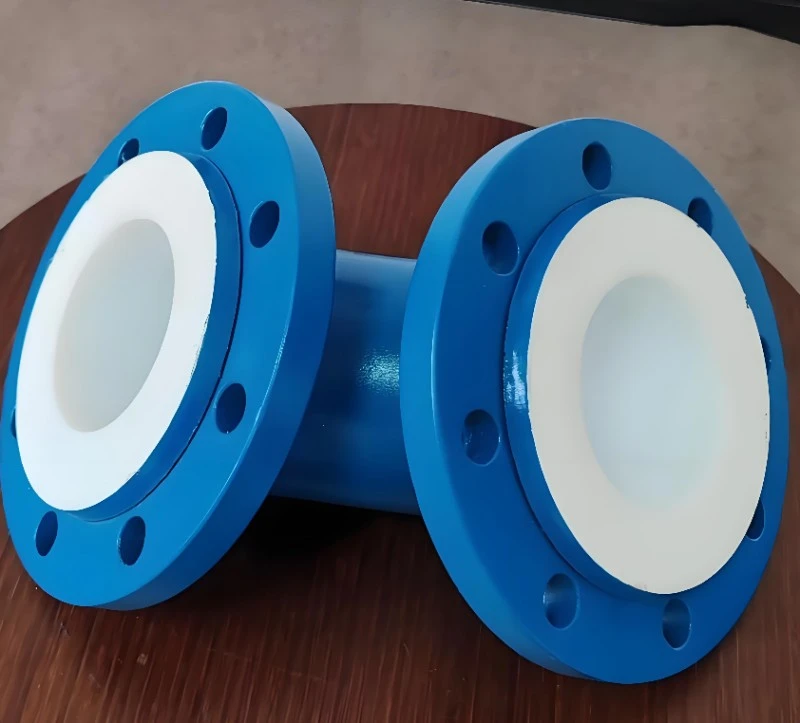

Coude de pipeline chimique doublé de PTFE

Le coude de pipeline chimique revêtu de PTFE proposé par Zhuoyan, un fabricant professionnel de Chine, est un raccord de base indispensable à l'intérieur du système de tuyauterie chimique anticorrosion. Dans les conduites de distribution de fluides corrosifs, les changements de direction d'écoulement ont lieu au niveau des coudes ; le récurage à grande vitesse par des milieux contenant des acides, des alcalis et du fluor fait des positions de courbure les points de défaillance les plus vulnérables de l'ensemble du pipeline. Le coude ordinaire en acier au carbone subit une érosion rapide ; Les raccords pulvérisés simples ont facilement un revêtement qui s'écaille sous un récurage moyen. Notre coude composite combine un corps extérieur en acier au carbone à haute résistance et une doublure intérieure en PTFE à couverture complète sans couture, résolvant spécialement le risque de corrosion par récurage dans les virages. Il peut être directement associé à des tuyaux droits, des tés et des réducteurs revêtus de PTFE, largement utilisés dans les lignes de transport fermées de produits corrosifs des parcs industriels chimiques à l'étranger.

Qu'est-ce que le coude de pipeline chimique revêtu de PTFE

Le coude de pipeline chimique revêtu de PTFE est un raccord de coude anticorrosion dédié, composé d'un corps coudé en acier au carbone et d'une doublure intérieure en PTFE laminé sous vide sans soudure. Sa fonction principale consiste à modifier la direction du flux de fluide à l'intérieur du pipeline de transport de produits chimiques. Différent des sections de pipeline droites, la surface de courbure intérieure du coude supporte un récurage continu à grande vitesse. Notre produit atteint une couverture totale en PTFE à 100 % sur l'arc de pliage, l'alésage intérieur et la face d'étanchéité de la bride sans zone métallique exposée. Disponible en plusieurs angles de courbure pour différentes exigences de routage de tuyauterie. Il appartient aux raccords de tuyauterie passifs, non utilisés pour la réaction, le stockage ou la séparation, uniquement pour le détournement du fluide dans des boucles de transport fermées, et se connecte à d'autres composants de tuyaux revêtus via des brides anticorrosion HG20536.

Tableau complet des spécifications techniques

Fonctionnalités principales

1. Doublure sans couture à arc complet contre le récurage par écoulement L'ensemble de l'arc de courbure reçoit un revêtement intégral en PTFE, aucune soudure d'épissage en position de rotation du flux, résiste efficacement au récurage continu dû au fluide corrosif à grande vitesse, prolonge considérablement la durée de vie de la position la plus vulnérable du réseau de tuyauterie.

2. Revêtement intégral de bride à angle mort nul L'alésage intérieur et la surface d'étanchéité de la bride sont enveloppés en continu par du PTFE, éliminant ainsi le risque de corrosion caverneuse au niveau du joint de bride, évitant ainsi les infiltrations moyennes entre le revêtement et la matrice en acier.

3. Sélection flexible multi-angle pour une disposition complexe. Fournit trois angles principaux de 45 °, 90 ° et 180 °, satisfait aux tournages de pipelines d'atelier compliqués, aux contournements et à la disposition en boucle en U, réduit les travaux de modification secondaire sur site.

4. Le corps coudé en acier au carbone forgé à matrice en acier au carbone à haute résistance supporte la pression du système et les impacts mécaniques externes, évite la déformation sous l'expansion et la contraction thermique du pipeline.

5. Interchangeabilité parfaite avec la tuyauterie doublée de série complète. La dimension unifiée de la bride anticorrosion HG20536 peut être assemblée de manière interchangeable avec un tuyau droit doublé Zhuoyan, un té, un réducteur et un équipement de traitement principal.

6. Structure préfabriquée compacte Le coude fini est entièrement pré-garni en usine, aucune opération de revêtement sur site n'est requise, ce qui raccourcit le cycle d'installation de la tuyauterie de l'usine chimique.

Précautions d'utilisation

1. Adaptabilité moyenne : bien que résistants à la plupart des fluides corrosifs, les métaux alcalins fondus et le trifluorure de chlore endommageront le revêtement en PTFE ; ne postulez pas pour de tels médias. Passez à une doublure de 3 mm d'épaisseur si le liquide contient de l'acide fluorhydrique et apporte un fort effet récurant.

2. Limitation du débit : éviter une vitesse d'écoulement excessivement élevée à long terme ; un fluide trop rapide accélérera l’abrasion physique sur la surface intérieure du revêtement en arc de courbure.

3. Protection d'installation : Protégez la face d'étanchéité de la bride PTFE pendant le levage et l'installation ; éviter les rayures causées par le fil de fer, outil tranchant.

4. Considération de dilatation thermique : réservez une marge de déplacement appropriée du pipeline, interdisez l'assemblage forcé en tirant le coude par force brute pour compenser l'écart de position d'installation.

5. Limitation de pression : fonctionner strictement dans la plage de pression-température nominale ; une surpression entraînera un danger caché de séparation de la doublure.

6. Interdiction de soudage : Ne jamais effectuer de soudage ou de découpe sur site sur le corps du coude, une température élevée détruirait les performances de liaison du revêtement intérieur en PTFE.

Emballage et expédition mondiale

1. Protection intérieure : chaque cavité intérieure du coude est soufflée ; les faces d'étanchéité des brides sont recouvertes individuellement par des capuchons de protection anti-rayures en PTFE dédiés pour éviter d'endommager le revêtement pendant le transport.

2. Emballage extérieur : les coudes de petite taille adoptent un emballage en carton cloisonné ; Les coudes DN200-DN500 de grande dimension sont fixés par une caisse en bois personnalisée avec un remplissage antichoc, évitant ainsi les collisions mutuelles.

3. Chargement du conteneur : les coudes sont séparés par des blocs de coussin, empêchant l'extrusion et la friction entre les raccords dans le transport mixte mer-terre.

4. Ports de livraison disponibles : Qingdao, Shanghai, Tianjin.

5. Documents de dédouanement complets : la facture commerciale, la liste de colisage, le rapport de test d'inspection en usine, les pièces justificatives CE peuvent être fournies ensemble.

FAQ

Q1 : Ce coude de pipeline chimique revêtu de PTFE peut-il supporter un récurage de longue durée par un fluide contenant de l'acide fluorhydrique ?

R : Pour les produits à récurer contenant du HF, veuillez choisir une version à doublure épaissie de 3 mm pour obtenir des performances de service fiables.

Q2 : Pouvons-nous obtenir un coude doublé en U à 180 degrés pour la disposition de la boucle de pipeline ?

R : Oui, les angles de courbure de 45°, 90° et 180° sont tous personnalisables en fonction de votre dessin de tuyauterie.

Q3 : Est-il autorisé d’effectuer des modifications de découpe ou de soudage sur site pour le coude installé ?

R : La découpe et le soudage sur site sont strictement interdits ; une température élevée endommagera la couche de liaison de la doublure intérieure en PTFE.

Q4 : Ce coude peut-il être directement connecté à votre tuyau droit revêtu de PTFE ?

R : Il adopte la norme unifiée de bride anticorrosion HG20536, assemblage direct avec des composants de tuyauterie doublés de fluor en série complète.

Q5 : Quel joint doit être associé à la bride coudée de pipeline chimique revêtue de PTFE ?

R : Il faut utiliser un joint de support en PTFE ; les joints ordinaires en caoutchouc ou en métal ne sont pas recommandés.

Q6 : Quelle est la politique de garantie pour les raccords coudés doublés ?

R : Le corps coudé en acier au carbone bénéficie d'une garantie structurelle de 10 ans ; Doublure en PTFE, garantie de 5 ans, excluant les rayures et les dommages artificiels causés par l'installation.
