Coude de transfert de milieu chimique doublé de PTFE

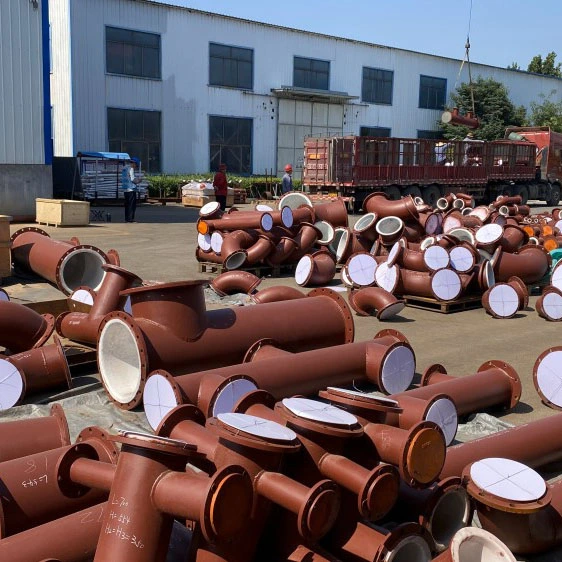

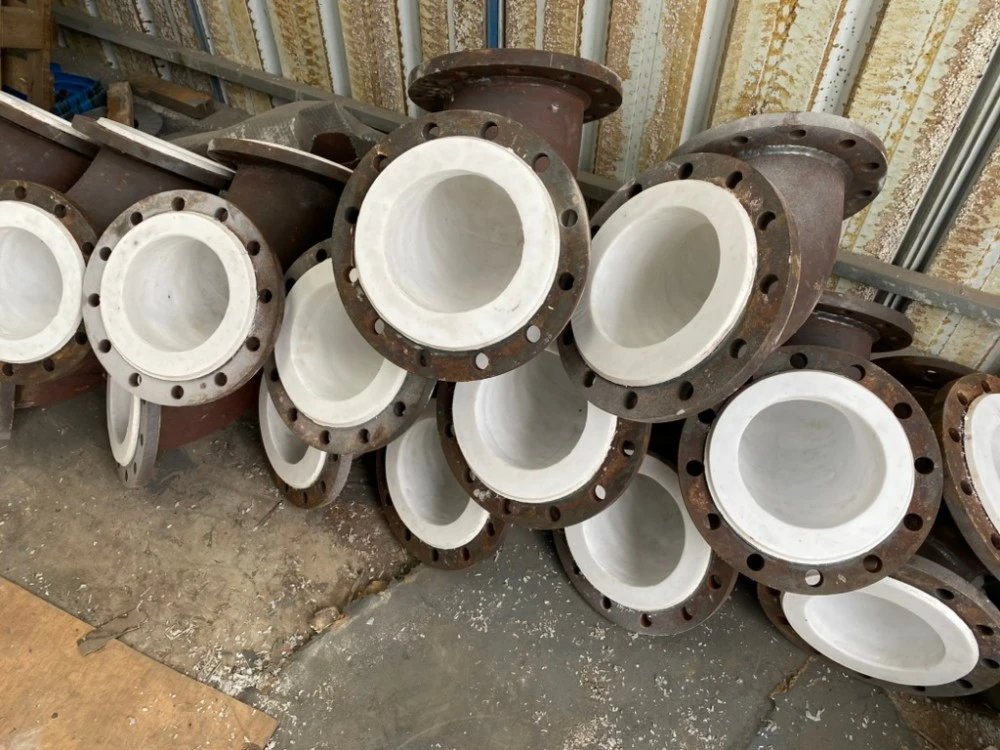

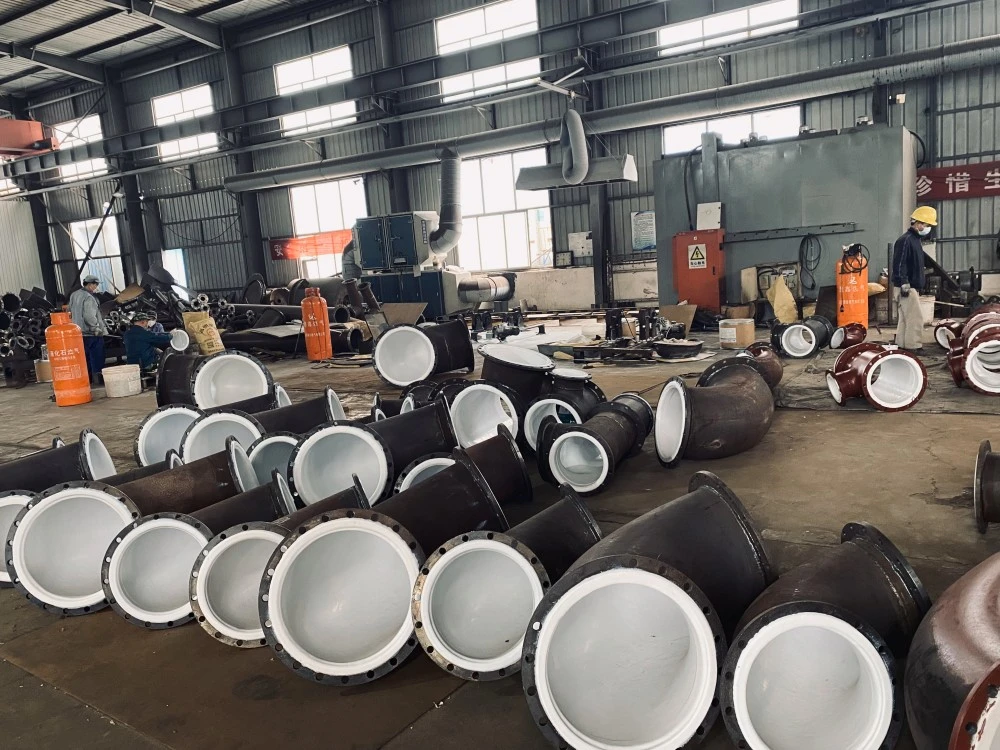

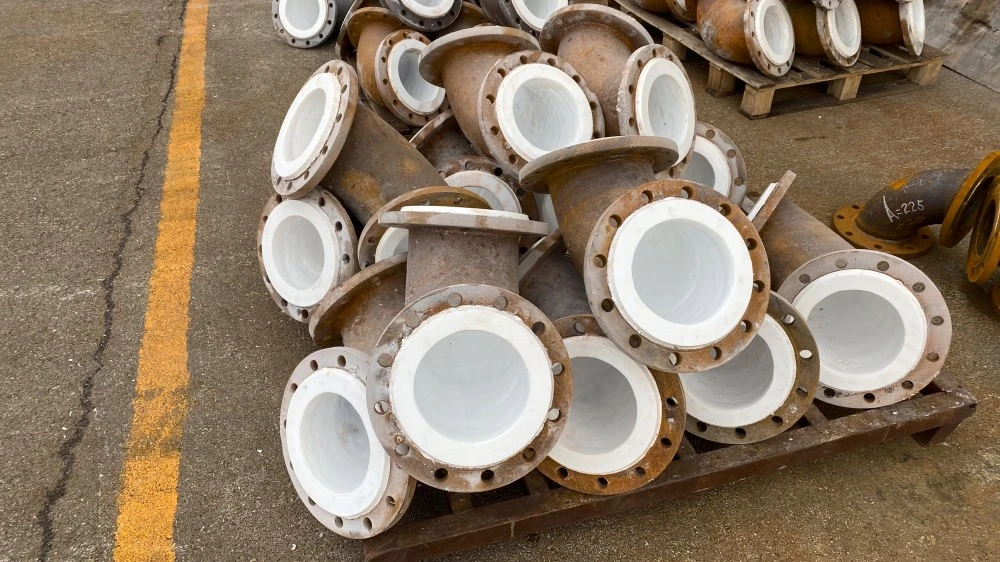

Le coude de transfert de fluide chimique revêtu de PTFE proposé par Zhuoyan en Chine est un raccord de tuyauterie spécialisé conçu pour changer la direction d'écoulement dans les canalisations corrosives. Fabriqué par Zhuoyan, ce produit comporte une coque extérieure en métal, généralement en acier au carbone ou en acier inoxydable, avec une doublure en polytétrafluoroéthylène (PTFE) liée à la surface intérieure. Cette construction composite permet au coude de résister à la pression interne et aux contraintes mécaniques tout en empêchant le fluide de traitement d'entrer en contact avec le substrat métallique. Le revêtement en PTFE constitue une barrière contre les attaques chimiques, ce qui rend le coude adapté au transport d'acides, de bases, de solvants organiques et d'autres fluides corrosifs.

Le produit est disponible dans des angles standard de 45° et 90°, avec des tailles allant du DN15 au DN600. Les méthodes de connexion incluent des extrémités à brides conformes aux normes ANSI B16.5, DIN ou JIS, avec des configurations de brides fixes et mobiles disponibles en fonction des exigences de taille.

Spécification technique

Avantages

Résistance à la corrosion :Le revêtement PTFE résiste à la plupart des produits chimiques, à l'exception des métaux alcalins fondus, du fluor élémentaire et des chlorotrifluorures. Cela rend le coude adapté à la manipulation de fluides agressifs, notamment l'acide sulfurique, l'acide chlorhydrique, l'acide nitrique, l'hydroxyde de sodium et divers solvants organiques.

Large plage de températures de fonctionnement :Les coudes revêtus de PTFE maintiennent des performances stables de -29°C à +200°C, certaines conceptions prenant en charge un service jusqu'à 260°C. Cette stabilité thermique permet une utilisation à la fois dans les processus chimiques à haute température et dans les applications de stockage à basse température.

Propriétés à faible friction et antiadhésives :Le revêtement en PTFE présente un faible coefficient de frottement, ce qui réduit la chute de pression et la consommation d'énergie pendant le transport des fluides. La surface antiadhésive empêche également l'adhésion des particules solides et l'accumulation de dépôts, minimisant ainsi le risque de restrictions de débit et simplifiant l'entretien.

Capacité de pression et de vide :La coque extérieure en métal offre des pressions nominales allant jusqu'à PN10 à PN16 (classe 150 à 300), le revêtement en PTFE supportant un service sous vide à des températures allant jusqu'à 150°C. Cette capacité s’adapte à diverses conditions de fonctionnement rencontrées dans le traitement chimique.

Entretien de la pureté du produit :Le revêtement inerte en PTFE ne libère pas de contaminants dans le milieu de traitement, ce qui rend le coude adapté aux applications pharmaceutiques, alimentaires et chimiques de haute pureté où l'intégrité du produit est essentielle.

Principe de fonctionnement

Le coude de transfert de milieu chimique revêtu de PTFE fonctionne sur le principe de combiner la résistance mécanique d'un boîtier métallique avec l'inertie chimique d'un revêtement en polymère fluoré. Pendant le service, le milieu corrosif circule à travers l'intérieur recouvert de PTFE, où les propriétés antiadhésives et chimiquement résistantes du polymère empêchent la dégradation ou la contamination. L'enveloppe extérieure en métal, construite en acier au carbone ou en acier inoxydable, assure l'intégrité structurelle pour résister à la pression du système et aux charges mécaniques.

Le revêtement en PTFE est fabriqué à l'aide de procédés tels que le moulage par compression, le moulage isostatique ou l'extrusion par vérin pour obtenir une épaisseur et une densité uniformes. Pour les coudes de plus grand diamètre (400NB à 600NB), une construction en deux pièces peut être utilisée, tandis que des tailles plus petites sont produites en une seule pièce. L'épaisseur du revêtement est conçue pour s'adapter à la dilatation et à la contraction thermiques, avec des revêtements spéciaux HD (haute densité) disponibles pour les applications impliquant une friction de fluide élevée ou une durée de vie prolongée. L'interface entre le revêtement et la coque métallique tient compte de la dilatation thermique différentielle, maintenant ainsi l'intégrité du joint sur toute la plage de températures de fonctionnement.

Guide de sélection

Lors de la sélection d'un coude de transfert de milieu chimique doublé de PTFE Zhuoyan, tenez compte des facteurs suivants :

1. Température et pression de fonctionnement :Évaluez les conditions de température/pression continues et maximales de votre système. Les revêtements PTFE standard prennent en charge un service jusqu'à 200 °C, avec des configurations PTFE vierges disponibles pour des plages de température étendues. Vérifiez que la pression nominale sélectionnée (PN10, PN16, classe 150 ou classe 300) correspond aux exigences de votre système.

2. Compatibilité chimique :Le PTFE résiste aux attaques de la plupart des produits chimiques, mais vérifiez la compatibilité avec votre support spécifique. Notez que le PTFE ne convient pas aux métaux alcalins fondus, au fluor élémentaire ou aux chlorotrifluorures. Pour les applications impliquant une accumulation de charges statiques, envisagez des revêtements antistatiques en PTFE (résistivité volumique ≤ 10⁸ Ω·cm).

3. Angle et taille du coude :Sélectionnez l'angle de courbure (45° pour des transitions de débit plus douces, 90° pour un acheminement plus serré) en fonction de la disposition de votre tuyauterie et des caractéristiques de débit. Choisissez la taille d'alésage nominal correspondant au diamètre de votre canalisation. Pour les tailles DN400 à DN600, la construction coudée en deux parties est standard.

4. Exigences de connexion :Spécifiez la norme de bride (ANSI, DIN ou JIS), la classe de pression et la configuration de la bride (fixe/desserrée). Confirmez le modèle de trou de boulon et les dimensions du revêtement pour une installation correcte.

5. Environnement d'application: En cas d'exposition extérieure ou atmosphérique corrosive, spécifiez un revêtement extérieur approprié ou envisagez un boîtier en acier inoxydable. Pour les applications de haute pureté (pharmaceutique, alimentaire), confirmez que la qualité PTFE répond aux exigences de conformité pertinentes.

Expédition et emballage

Les coudes de transfert de milieu chimique doublés de PTFE Zhuoyan sont emballés pour garantir l'intégrité du produit pendant le transport et le stockage :

Conditionnement:Chaque coude est protégé individuellement avec des embouts ou des caches aveugles en contreplaqué pour éviter d'endommager les faces des brides et les surfaces du revêtement. Les raccords à bride sont sécurisés par des couvercles de protection. Pour les plus grandes tailles, des caisses ou des palettes en bois sont utilisées pour fournir un support structurel pendant l'expédition.

Expédition:Les produits sont expédiés par fret maritime, aérien ou terrestre en fonction des exigences du client. L'emballage standard d'exportation est conforme aux réglementations d'expédition internationales. Chaque expédition comprend des listes de colisage, des certificats de qualité et des rapports d'inspection.

FAQ

Q1: À quels produits chimiques les coudes revêtus de PTFE peuvent-ils résister ?

A1 :Le PTFE résiste à la plupart des produits chimiques, à l'exception des métaux alcalins fondus, du fluor élémentaire et des chlorotrifluorures. Le revêtement convient à la manipulation d’acides forts, de bases, de solvants organiques et d’agents oxydants.

Q2: Quelle est la plage de température de fonctionnement standard ?

A2 :La plage de température de fonctionnement standard est de -29°C à +200°C. Certaines configurations prennent en charge un service jusqu'à 260°C. Consultez Zhuoyan pour connaître les exigences de température spécifiques.

Q3: Quelles tailles sont disponibles ?

A3 :Les coudes Zhuoyan revêtus de PTFE sont disponibles du DN15 au DN600 (1" à 24") dans des angles de 45° et 90°.

Q4: Quelle est l'épaisseur typique du revêtement ?

A4: L'épaisseur du revêtement varie selon la taille, avec une épaisseur standard allant de 3 mm à 7 mm. Des revêtements HD (haute densité) sont disponibles pour les applications nécessitant une durabilité accrue.
