Récipient de stockage résistant à la corrosion doublé de PTFE

Le navire de stockage résistant à la corrosion doublé de PTFE est un conteneur de stockage industriel à double structure développé indépendamment par Zhuoyan, spécialement orienté vers les scénarios de stockage de liquides corrosifs ultra-sévères que les réservoirs à revêtement ordinaire ne peuvent pas adapter. Différente des réservoirs de stockage de produits chimiques généraux qui n'adaptent que les milieux acido-basiques conventionnels, cette série résistante à la corrosion améliore le processus de liaison du revêtement et la pureté des matières premières, en ciblant les liquides corrosifs contenant du fluor, les solvants oxydants à haute température et les conditions de travail de stockage statique de longue période. Le récipient combine une coque extérieure en acier au carbone haute résistance et résistant à la pression et un revêtement intérieur sans couture en PTFE activé au sodium, réalisant à la fois une rigidité mécanique et une inertie chimique totale. Trois types structurels verticaux, horizontaux et à fond conique sont facultatifs, couvrant un petit tampon de laboratoire de 100 L jusqu'à un grand volume industriel extérieur de 80 000 L, largement déployés dans les lignes de production industrielles à haute corrosion dans le monde entier.

Tableau complet des spécifications techniques

Principe de fonctionnement

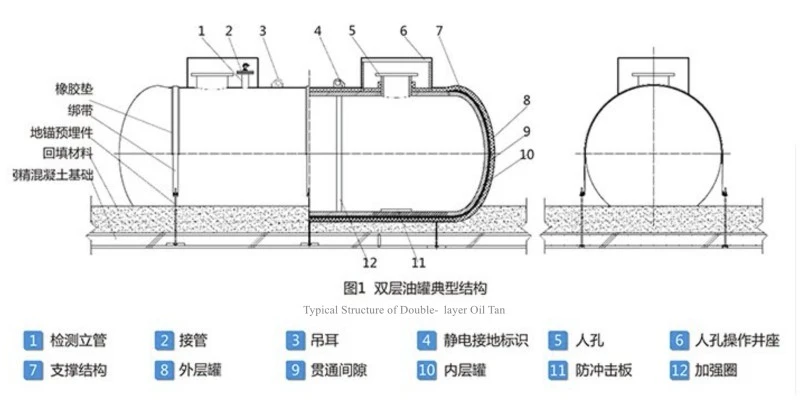

Le récipient de stockage anticorrosion adopte le principe de protection d'isolation à double couche, qui est divisé en une couche externe porteuse et une couche barrière interne anticorrosion pour couper complètement le chemin de corrosion moyen :

1. Couche de roulement de coque extérieure en acier : l'acier au carbone pour récipient sous pression Q345R sert de support mécanique, supportant la pression interne du réservoir, l'impact externe et la charge de vent extérieur, garantissant la stabilité structurelle à long terme de l'ensemble du corps du réservoir.

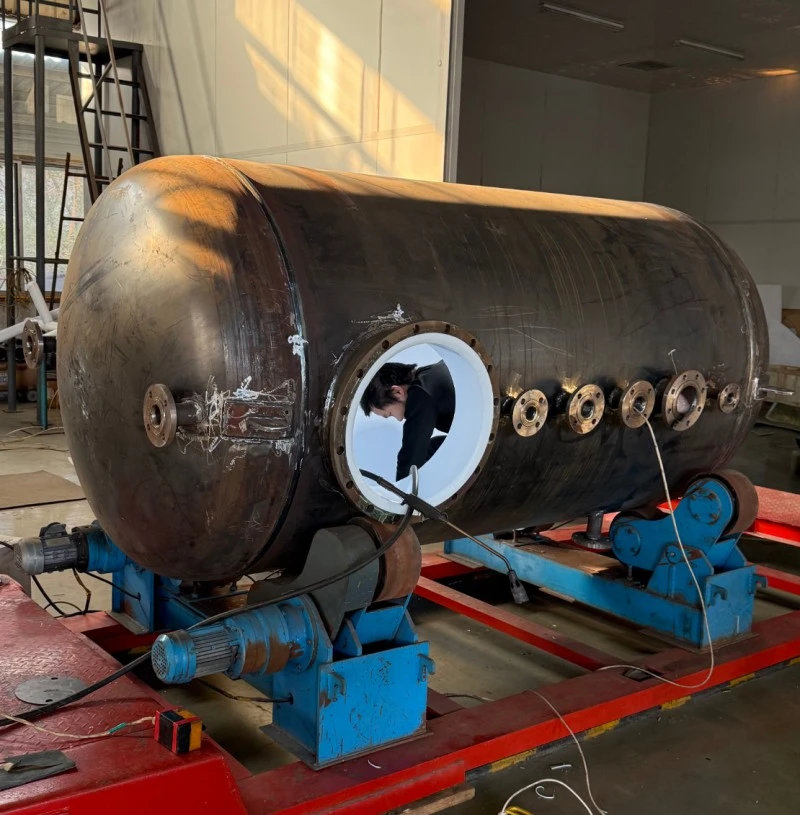

2. Doublure de barrière inerte en PTFE : la feuille de PTFE intégrée sans couture est étroitement fixée à la paroi intérieure du réservoir via la technologie de collage d'activation sous vide. Le PTFE possède une structure moléculaire extrêmement stable, presque aucune réaction chimique avec un milieu corrosif. Il forme un film d'isolation permanent entre la coque métallique et le liquide stocké, empêchant les solvants acides, alcalins et fluorés d'entrer en contact avec la surface en acier pour éviter la perforation et les fuites.

3. Structure fermée scellée : tous les trous d'homme, buses et brides adoptent un revêtement entièrement en PTFE sans angles morts métalliques exposés, éliminent les minuscules espaces de corrosion aux positions de connexion des pipelines, résolvent les dangers cachés de fuite des récipients à revêtement segmenté sous stockage statique à long terme.

Avantages concurrentiels des produits de base

· Qualité de résistance à la corrosion ultra élevée pour les milieux extrêmes Adoptez une feuille de PTFE haute densité importée avec un poids moléculaire élevé, stable contre l'acide fluorhydrique, l'eau régale, le liquide oxydant de chromate à haute concentration et les solvants organiques fluorés, couvrant la plupart des conditions de travail ultra-corrosives que la pulvérisation de PFA et les réservoirs doublés de PE ne peuvent pas supporter.

· Doublure intégrale sans couture sans coins morts de soudure Technologie de stratification sous vide monobloc pour réservoir entier, seule petite soudure de type V au niveau du trou d'homme, réduit considérablement le risque d'infiltration moyen par rapport aux réservoirs à revêtement épissé, prolonge la durée de vie de 30 % dans le stockage de milieu fluoré.

· Large adaptabilité à la température et à la pression Plage de température de fonctionnement continue -190 ℃ ~ 260 ℃, adaptation stable du stockage fermé à légère pression négative, adapté au stockage scellé par liquide volatil à haute corrosion, aucune doublure ne s'écaille en cas de fluctuation de température.

· Doublure de haute pureté à faible précipitation d'ions Surface de doublure intérieure ultra-lisse, rugosité Ra ≤ 0,3 μm, aucun résidu d'adhérence moyen, répond aux exigences de propreté du stockage des matières premières chimiques électroniques à semi-conducteurs et pharmaceutiques de haute pureté.

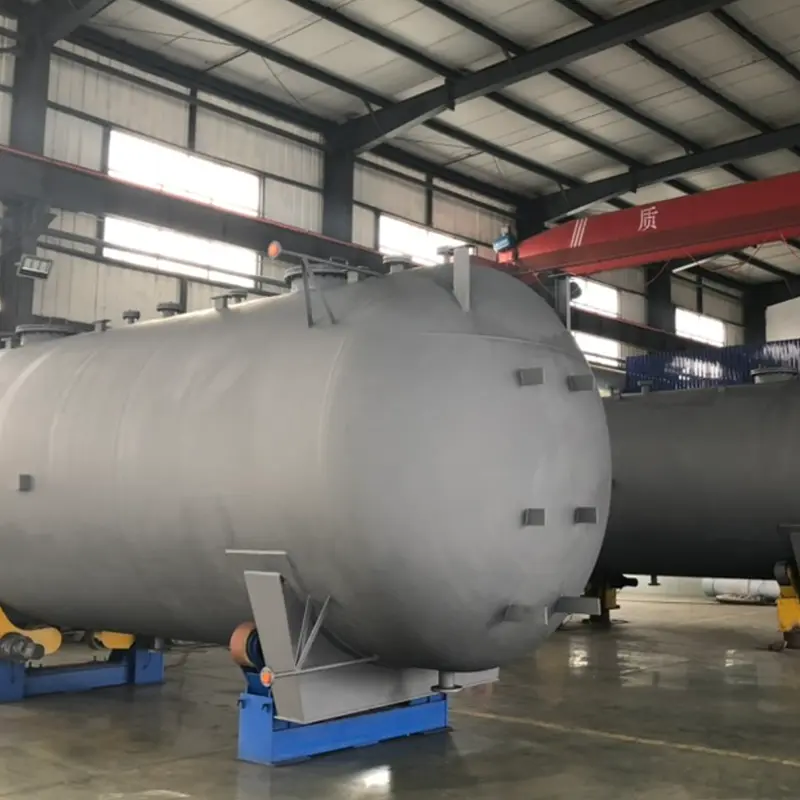

· Conception assortie personnalisée multi-formes Type de sol vertical, type de selle horizontale, type de décharge par fond conique trois structures optionnelles, correspondent à l'atelier intérieur, au parc chimique extérieur, à la chaîne de production d'alimentation automatique, aux différentes exigences de disposition.

· Contrôle de qualité anti-fuite complet du processus Chaque récipient de stockage fini résistant à la corrosion est soumis à un test d'étincelle par balayage sur toute la paroi avant la livraison, une inspection de maintien de la pression hydraulique de conception 1,2 fois, sans risque de fuite caché, livraison en usine.

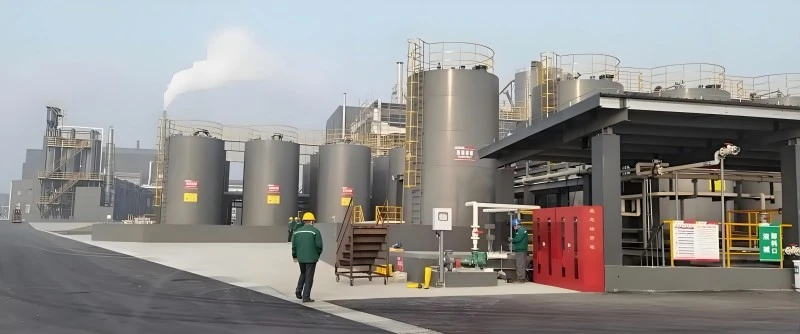

Principaux domaines d'application industrielle

Ce navire de stockage de haute qualité résistant à la corrosion cible les industries ayant des demandes de stockage de matières premières ultra-agressives, avec des records de livraison stables vers les usines de produits fluorés et de semi-conducteurs d'Asie du Sud-Est et du Moyen-Orient :

Industrie fluorochimique : acide fluorhydrique, matière première de sel de fluor, stockage scellé à long terme

Produits chimiques électroniques à semi-conducteurs : liquide de gravure de haute pureté, réservoir tampon de réactif fluoré

Lithium New Energy : conteneur de stockage d'électrolyte au sel de lithium hautement corrosif

Atelier Oxydation Chimique Fine : Chromate, station de stockage de liquide oxydant fort

Métallurgie des terres rares : cuve de rétention intermédiaire à haute corrosion par lixiviation acide

Atelier pharmaceutique de haute pureté : stockage des solvants médicaux contenant du fluor

Traitement des déchets dangereux pour l'environnement : stockage temporaire de liquides de déchets acides mélangés concentrés

Précautions d'utilisation

1. Limite de correspondance moyenne : seuls les métaux alcalins fondus et le trifluorure de chlore corroderont la doublure en PTFE, d'autres liquides corrosifs peuvent être stockés de manière stable ; n'injectez pas de milieux mélangés inconnus contenant du fluor sans rapport de test du milieu.

2. Exigence de contrôle de la température : évitez l'alternance rapide de températures froides et chaudes en peu de temps, la vitesse d'augmentation/chute de température ne doit pas dépasser 15 ℃ par heure pour empêcher le délaminage par dilatation thermique du revêtement.

3. Limite de fonctionnement en pression : interdire strictement le pompage à pression trop négative, le degré de vide maximum autorisé est de -0,07 MPa, ne pas modifier la coque du réservoir en soudant après la livraison.

4. Restriction de chargement et de déchargement : n'utilisez pas de tuyaux métalliques tranchants ou de barres de fer pour impacter la doublure intérieure en PTFE pendant l'alimentation et la décharge, évitez les dommages causés par les rayures.

5. Limite de niveau de liquide moyen : la hauteur de stockage du liquide ne doit pas dépasser 90 % du volume total du réservoir, réserver un espace d'expansion sûr pour le changement de température.

6. Additifs interdits : n'ajoutez pas de particules solides dures de haute dureté dans le réservoir, la friction à long terme usera la surface du revêtement en PTFE.

Guide d'entretien standard

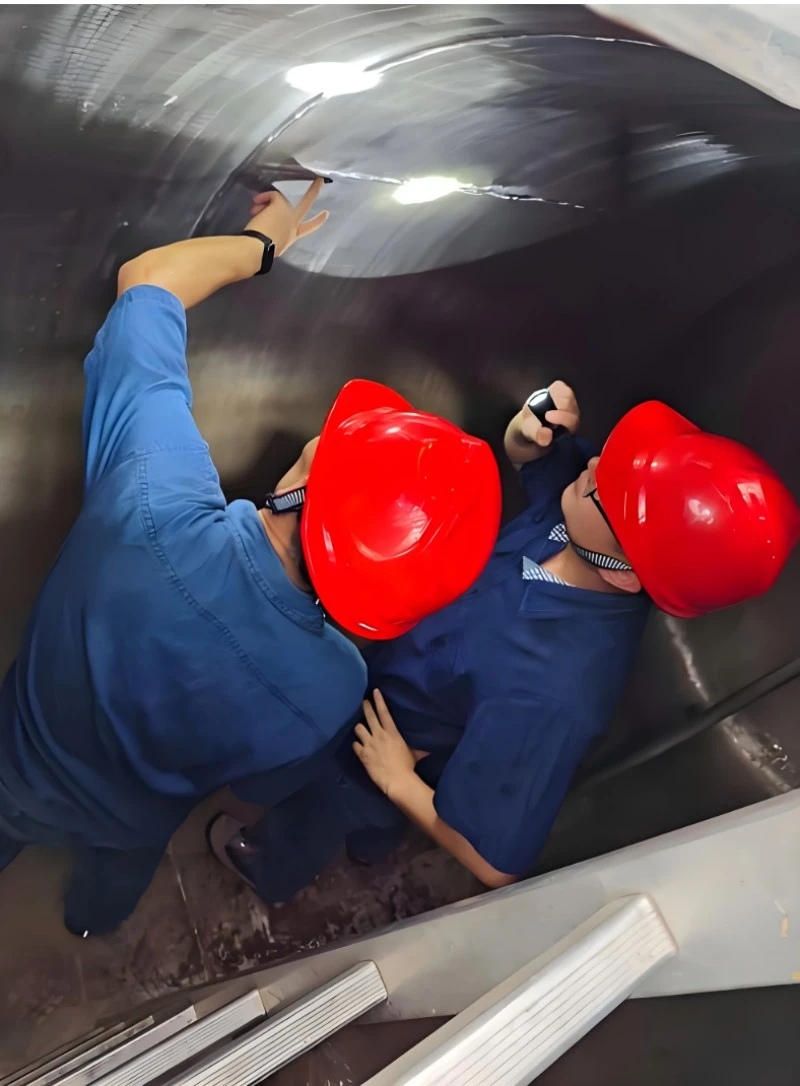

· Inspection périodique du revêtement : effectuez une détection des fuites d'étincelles sur toute la paroi de 10 KV tous les 6 mois, concentrez-vous sur les positions de soudage des trous d'homme, des buses et du fond pour détecter rapidement de minuscules dommages.

· Nettoyage régulier du réservoir : Après une vidange moyenne, utilisez un solvant neutre compatible pour nettoyer les résidus de la paroi intérieure, interdisez le nettoyage avec une brosse métallique en acier et un grattoir dur.

· Entretien des joints de bride : vérifiez les joints PTFE de toutes les brides tous les trimestres, remplacez les joints déformés par le vieillissement pour éviter les infiltrations de liquide au niveau des pièces de connexion.

· Surveillance de la température : enregistrer quotidiennement la température du support de stockage, un fonctionnement continu à long terme supérieur à 200 ℃ réduira la durée de vie du revêtement.

· Protection de la coque externe : Pulvérisez de la peinture antirouille sur la coque externe en acier au carbone tous les 2 ans pour les récipients placés à l'extérieur, empêchez la pénétration de la rouille dans la coque.

· Gestion des pièces de rechange : stockez les joints et les buses revêtus de PTFE assortis dans l'entrepôt, remplacez les accessoires endommagés à temps au lieu des pièces métalliques ordinaires.

FAQ

Q1 : Ce récipient de stockage résistant à la corrosion revêtu de PTFE peut-il stocker de l'acide fluorhydrique à haute concentration à long terme ?

R : Oui, la doublure intégrale en PTFE sans couture de 5 mm d'épaisseur peut stocker de manière stable le milieu HF pendant de nombreuses années sans fuite de pénétration.

Q2 : Le réservoir à fond conique est-il disponible pour une décharge complète automatique du liquide corrosif ?

R : Nous prenons en charge une structure inférieure conique personnalisée et une soupape de décharge doublée de PTFE assortie pour une vidange complète du liquide.

Q3 : Quelle est la pression négative maximale que le récipient résistant à la corrosion peut supporter pendant le stockage de liquides volatils ?

R : Fonctionnement stable sous une micro pression négative de -0,07 MPa, ne pas utiliser dans un environnement sous vide plus profond.

Q4 : Pouvez-vous fournir un rapport de test de compatibilité moyenne avant l’arrangement de la commande en gros ?

R : Analyse gratuite de la corrosion moyenne et prise en charge des données de test pour les clients de produits fluorés et de semi-conducteurs.
