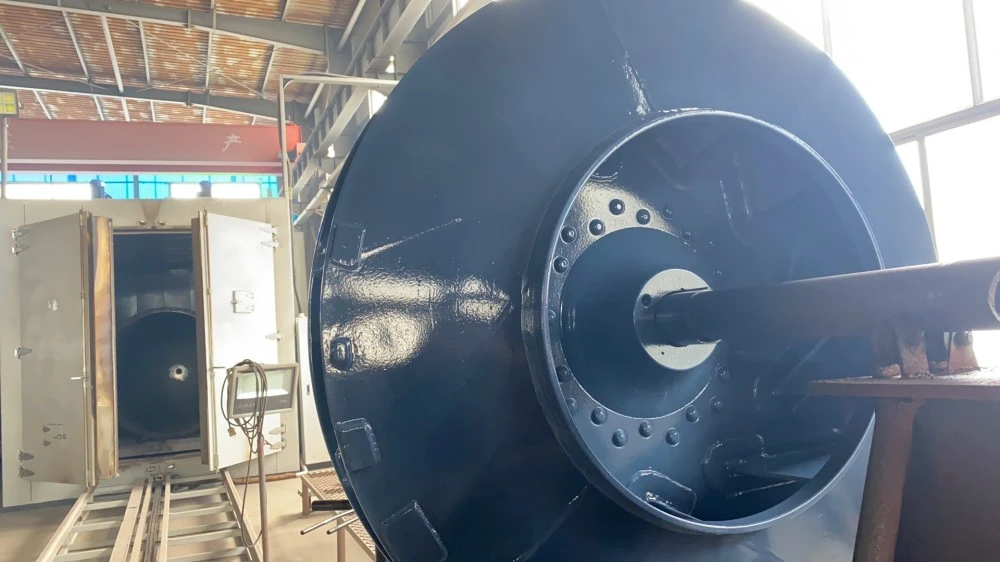

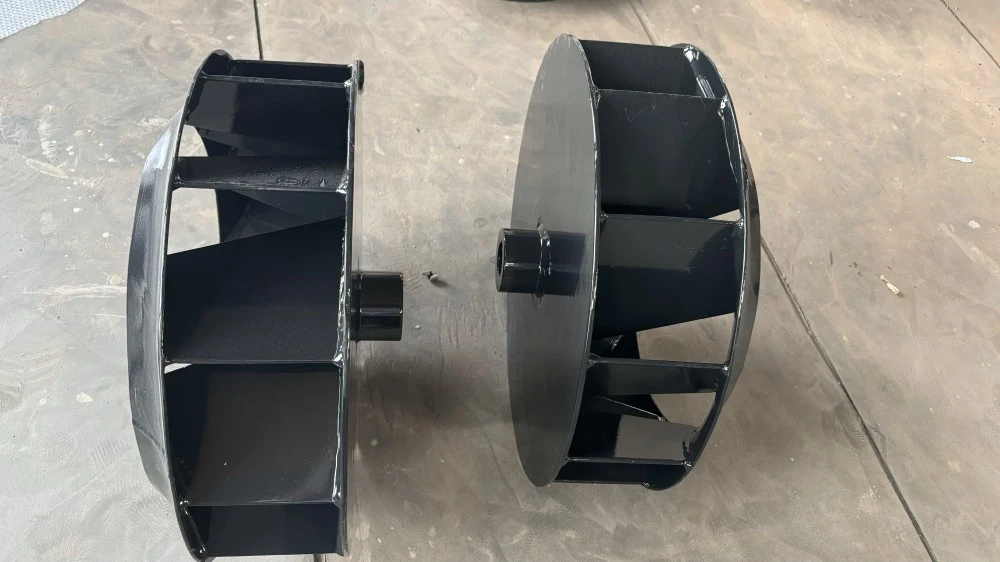

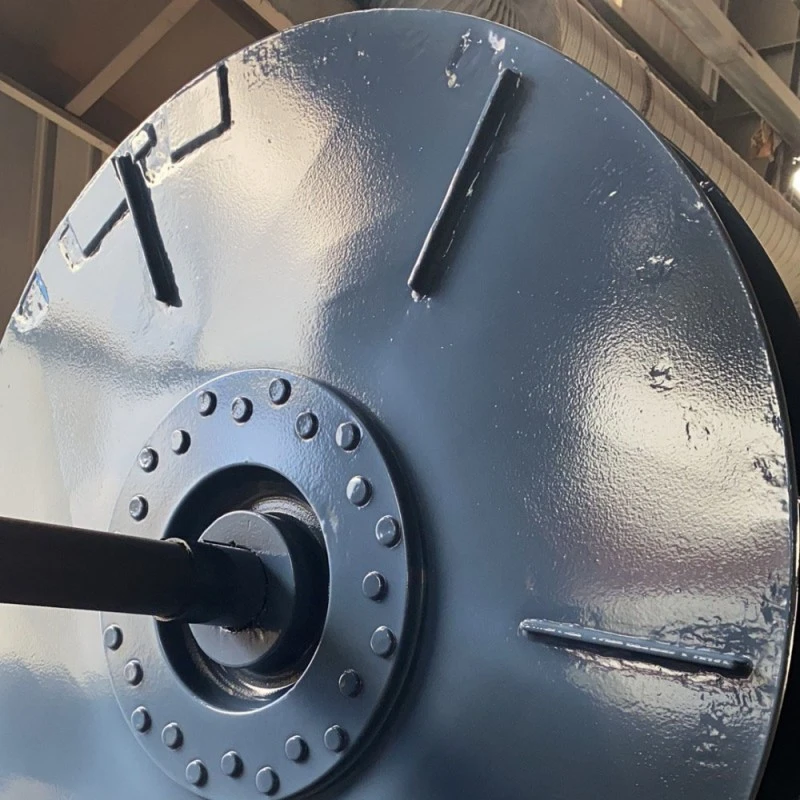

Turbine résistante à la corrosion doublée de PTFE

Les turbines résistantes à la corrosion doublées de PTFE Zhuoyan combinent l'intégrité structurelle du métal avec l'inertie chimique du PTFE. Le substrat métallique offre une résistance mécanique permettant de résister au couple, aux forces de flexion et aux vibrations pendant le fonctionnement, tandis que le revêtement en PTFE isole le métal des milieux corrosifs. Cette construction les rend adaptés aux réservoirs et aux réacteurs manipulant des produits chimiques agressifs dans les industries chimique, pharmaceutique et hydrométallurgique. La surface antiadhésive minimise l'adhérence du produit, garantissant un mélange homogène et un nettoyage facile.

Spécification technique

Qu'est-ce qu'une turbine résistante à la corrosion revêtue de PTFE ?

Une turbine résistante à la corrosion doublée de PTFE est un composant de mélange avec un noyau en acier (acier au carbone ou acier inoxydable) recouvert ou doublé de polytétrafluoroéthylène (PTFE) sur toutes les surfaces mouillées. Le noyau en acier offre la résistance structurelle et la rigidité nécessaires à l'agitation, tandis que la couche de PTFE protège contre les attaques chimiques des acides, des alcalis, des solvants et d'autres fluides corrosifs. Ces types de pales sont utilisés dans les cuves de réaction, les cuves agitées et les réservoirs de stockage résistants à la corrosion. Les types courants comprennent les pales d’ancre, de turbine, d’hélice, de pagaie et de ruban.

Principe de fonctionnement

Composition du matériau:

Les turbines résistantes à la corrosion doublées de PTFE sont composées d'un substrat métallique et d'un revêtement en PTFE. Le substrat métallique, généralement en acier au carbone (Q235B) ou en acier inoxydable (304, 316L), offre la résistance mécanique nécessaire pour résister au couple, aux charges de flexion et aux vibrations pendant le mélange. Le revêtement en PTFE recouvre toutes les surfaces mouillées, offrant une résistance chimique et une surface antiadhésive.

Processus de fabrication:

Les performances et la durée de vie du revêtement dépendent en grande partie du processus de fabrication. Zhuoyan utilise les processus suivants en fonction des exigences de l'application :

1. Moulage par compression et frittage
La poudre de PTFE est placée dans un moule avec l'insert métallique, puis comprimée sous haute pression et frittée à des températures élevées. Ce processus produit un revêtement dense et uniforme avec une forte adhérence au substrat métallique. Il offre une excellente résistance aux fluctuations de pression, au vide et aux cycles thermiques.

2. Emballage et frittage
Le ruban PTFE est enroulé autour du substrat métallique et fritté dans un four pour former un revêtement sans couture. Cette méthode offre une bonne résistance chimique et convient aux applications moins sévères.

3. Doublure en feuille
Les feuilles de PTFE sont découpées en forme et collées à la surface métallique à l'aide d'adhésifs, avec des joints soudés. Il s'agit d'une option rentable, mais elle est plus sujette au pelage sous vide ou sous choc thermique que les processus de moulage.

Pendant le fonctionnement, la roue est entraînée par un moteur à travers un arbre, créant des schémas d'écoulement de fluide (axiaux, radiaux ou tangentiels) qui facilitent l'homogénéisation, la suspension des solides, le transfert de chaleur et les réactions chimiques à l'intérieur du récipient.

Recommandations de sélection

La sélection appropriée d'une roue Zhuoyan revêtue de PTFE nécessite l'évaluation de plusieurs paramètres de processus. Les facteurs suivants servent de références clés :

1. Propriétés du fluide
Tenez compte de la viscosité, de la densité, de la teneur en matières solides et de la corrosivité. Les fluides à faible viscosité conviennent généralement aux types d'hélices ou de turbines ; Les fluides à haute viscosité ou non newtoniens nécessitent des conceptions d'ancrage, de cadre ou de ruban hélicoïdal pour assurer un mouvement de masse adéquat.

2. Objectif de mélange
Différents objectifs, tels que l'homogénéisation, la suspension de solides, la dispersion gazeuse, le transfert de chaleur ou la réaction chimique, nécessitent des modèles d'écoulement spécifiques. Les turbines à flux axial (par exemple, les hélices) conviennent au mélange et à la suspension ; les turbines à flux radial (par exemple, les turbines) sont meilleures pour la dispersion des gaz et les processus à forte intensité de cisaillement.

3. Géométrie du navire
Le diamètre du réservoir, le rapport hauteur/diamètre, la forme du fond et la présence d'éléments internes (déflecteurs, serpentins) influencent la taille, l'emplacement et le nombre d'étages de la turbine. Les réservoirs hauts peuvent nécessiter plusieurs roues montées sur un seul arbre.

4. Vitesse et puissance
Des vitesses plus élevées augmentent l'intensité du mélange et le cisaillement, mais imposent également une plus grande contrainte sur la roue, l'arbre et le revêtement. Sélectionnez la vitesse et la puissance du moteur en fonction du type de turbine et des exigences du processus, en évitant les opérations susceptibles de provoquer des vibrations ou une cavitation excessives.

Pratiques d'utilisation correctes et incorrectes

Expédition et emballage

Zhuoyan garantit que toutes les roues résistantes à la corrosion revêtues de PTFE sont correctement emballées pour éviter les dommages mécaniques et la contamination pendant le transport.

Emballage protecteur: Chaque roue est enveloppée individuellement d'un film anti-rayures ou d'un rembourrage en mousse pour protéger la surface en PTFE des impacts et de l'abrasion.

Sécurisation et support: La turbine enveloppée est solidement fixée à l'intérieur d'une caisse en bois ou d'un carton robuste à l'aide de supports et de sangles découpés sur mesure pour éviter tout déplacement, roulement ou collision pendant le transport.

FAQ

Q1 : Quels produits chimiques les turbines revêtues de PTFE peuvent-elles gérer ?
A1 :Le PTFE résiste aux acides forts, aux alcalis, aux solvants organiques et aux agents oxydants, notamment l'eau régale, l'acide fluorhydrique, l'acide sulfurique concentré et l'acide nitrique.

Q2 : Quelle est la température de fonctionnement maximale ?
A2 :Le revêtement standard en PTFE fonctionne de -180°C à 160°C. Pour les exigences de température spécifiques, veuillez consulter Zhuoyan.

Q3 : La turbine peut-elle être personnalisée pour s’adapter à mon réservoir existant ?
A3 :Oui, Zhuoyan propose une conception et une fabrication personnalisées en fonction des dimensions des récipients, des conditions de traitement et des exigences de mélange.

Q4 : Comment nettoyer la turbine revêtue de PTFE ?
A4 :La surface antiadhésive en PTFE permet un nettoyage facile avec des solvants, de l'eau ou un essuyage mécanique. Évitez d'utiliser des outils tranchants qui pourraient endommager le revêtement.

Q5: Comment puis-je éviter les dommages lors de l'installation ?
A5 :Assurez-vous d’avoir un alignement et des spécifications de couple appropriés, évitez les impacts susceptibles de fissurer le revêtement et inspectez tout défaut visible avant l’installation.
